Träsvarv Solberga

Introduktion

På Makerspace har vi en träsvarv av märke Solberga. Den har variabel hastighet och driver ämnet genom en chuck med tre backar (klor).

Detta dokument beskriver svarven och dess delar, hur du justerar svarven, hur du fäster ett svarvämne, hur du inte skadar dig, hur man städar, och hur du inte har sönder svarven. Kort om svarvjärn, och videolänkar till svarvteknik finns i slutet.

Med svarven som vi har kan man forma olika cylindrar, såsom skaft och bordsben. Man kan även svarva skålar, ringar, hjul, m.m.

Läs igenom hela dokumentet. Därefter kan du gå igenom styckena du behöver vid behov. För att använda den här maskinen bör du först ha fått en verkstadsintroduktion av någon ansvarig/kunnig. Fråga någon i Verkstadsgruppen om du vill ha en introduktion.

Säkerhetsinformation

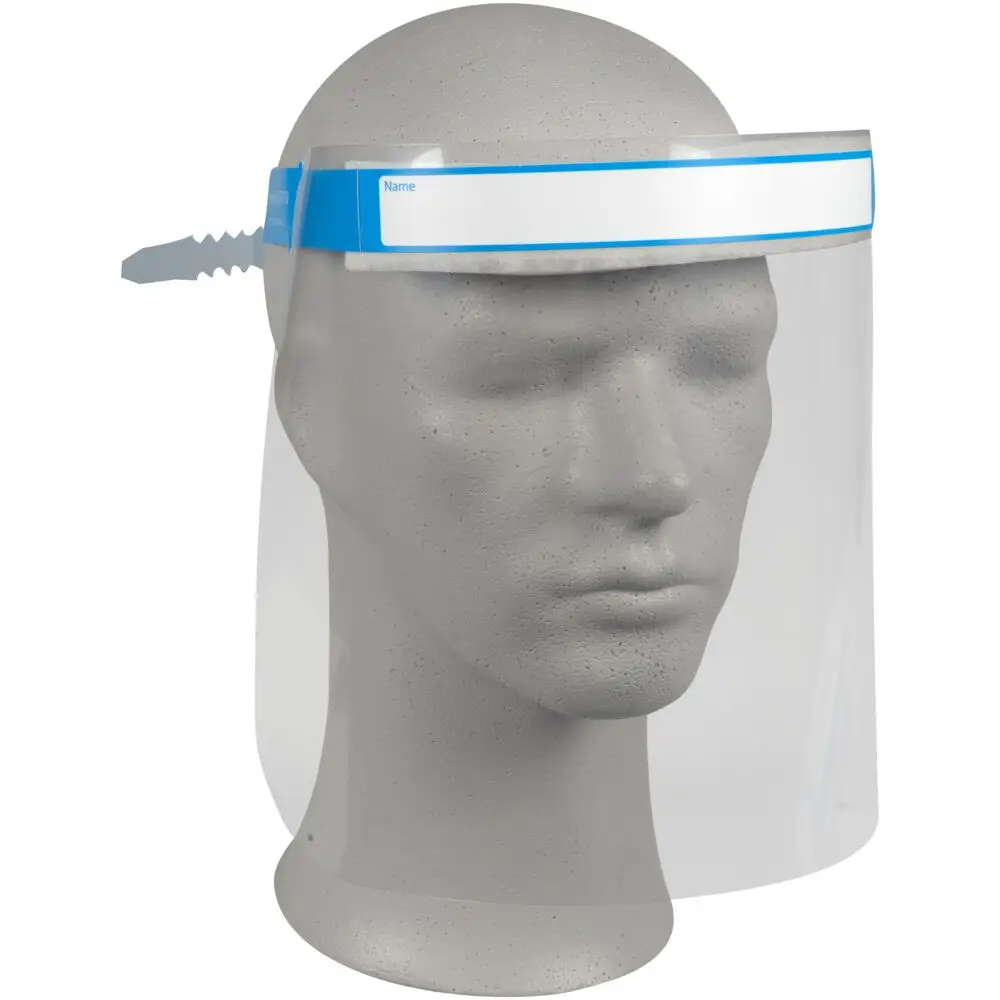

Använd ALLTID visir, eller i alla fall skyddsglasögon. Svarvämnet kan fläka av och skicka iväg flisor mot dig.
Långt hår, skägg, smycken, klockor, handskar, långa ärmar och andra löst hängande attiraljer som riskerar att fastna skall sättas upp eller tas av helt. Speciellt handskar skall ej bäras.
Se till att chuck, anhåll, drivdubb och dubbdocka (förklaras nedan) ej är lösa. Dra dock inte åt dem hårdare än nödvändigt.
Stanna ALLTID svarven innan du gör justeringar.
Var noga med att ej komma åt chuckens backar med stålet när du svarvar. Detta är lätt hänt då de inte syns väl när svarven är igång.

Renhållning

Svarven har i dagsläget ingen koppling till spånsugen. Istället får du sopa upp det grövre spillet och dammsuga upp eventuellt fint spill.

Ifall du ska slipa i svarven rekommenderas det att du fäster grovdammsugaren relativt nära ämnet med hjälp av en tving eller dylikt, så att du slipper andas slipdamm.

Svarvens delar

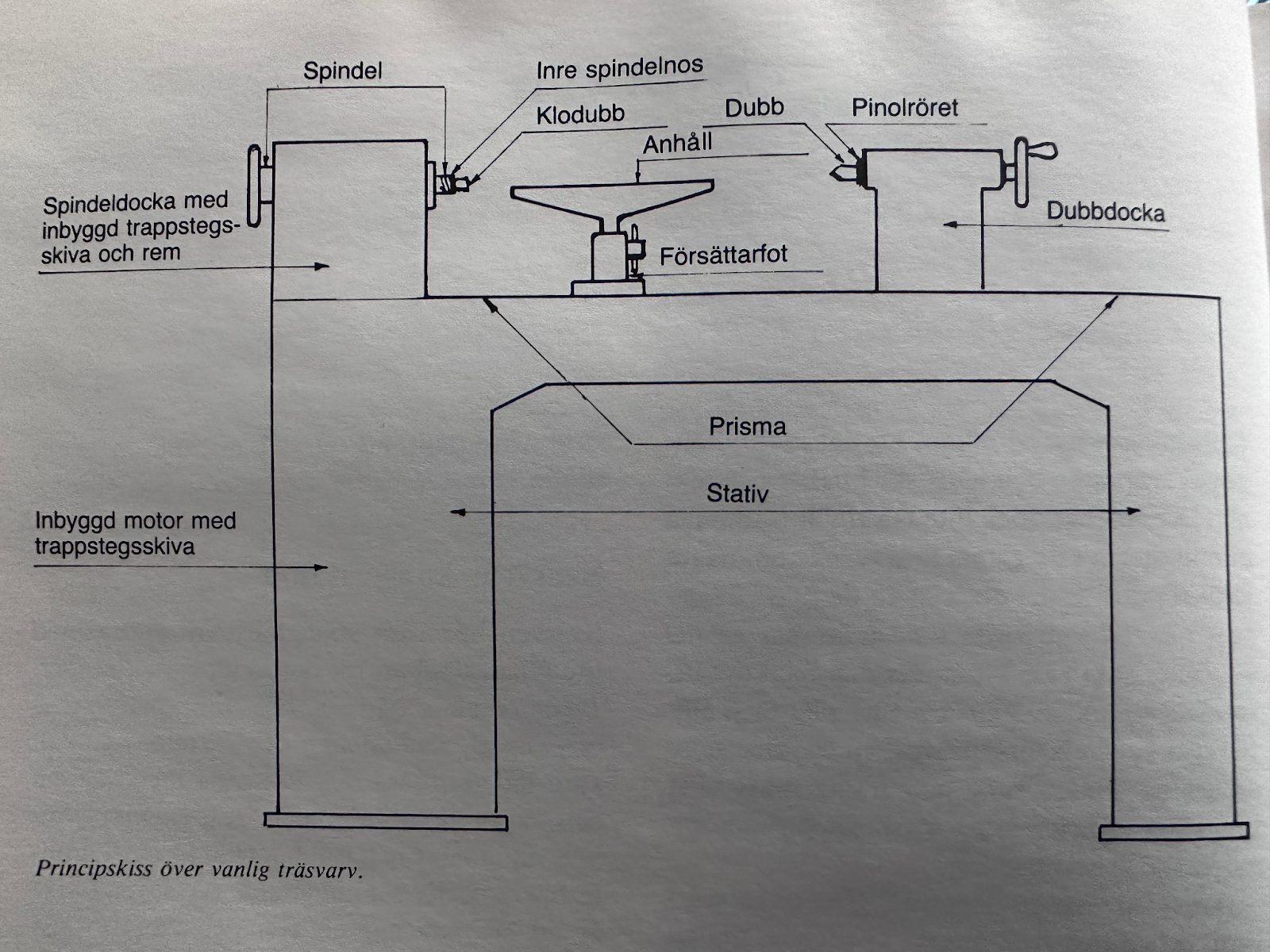

Ovan är en skiss över en vanlig svarv. Vår svarv har fäst en chuck där skissen visar en inre spindelnos, och klodubben drivs genom att fästas i chucken. I övrigt är vår svarv likadan. Referera till bilden ovan ifall du glömmer en term i dokumentet.

Svarven fungerar genom att spindeln är kopplad till motorn, chucken sitter fast i spindeln, ämnet sitter fast i (eller mot) chucken/dubben. Motdubben på dubbdockan behöver ej mycket tryck för att hålla fast ämnet.

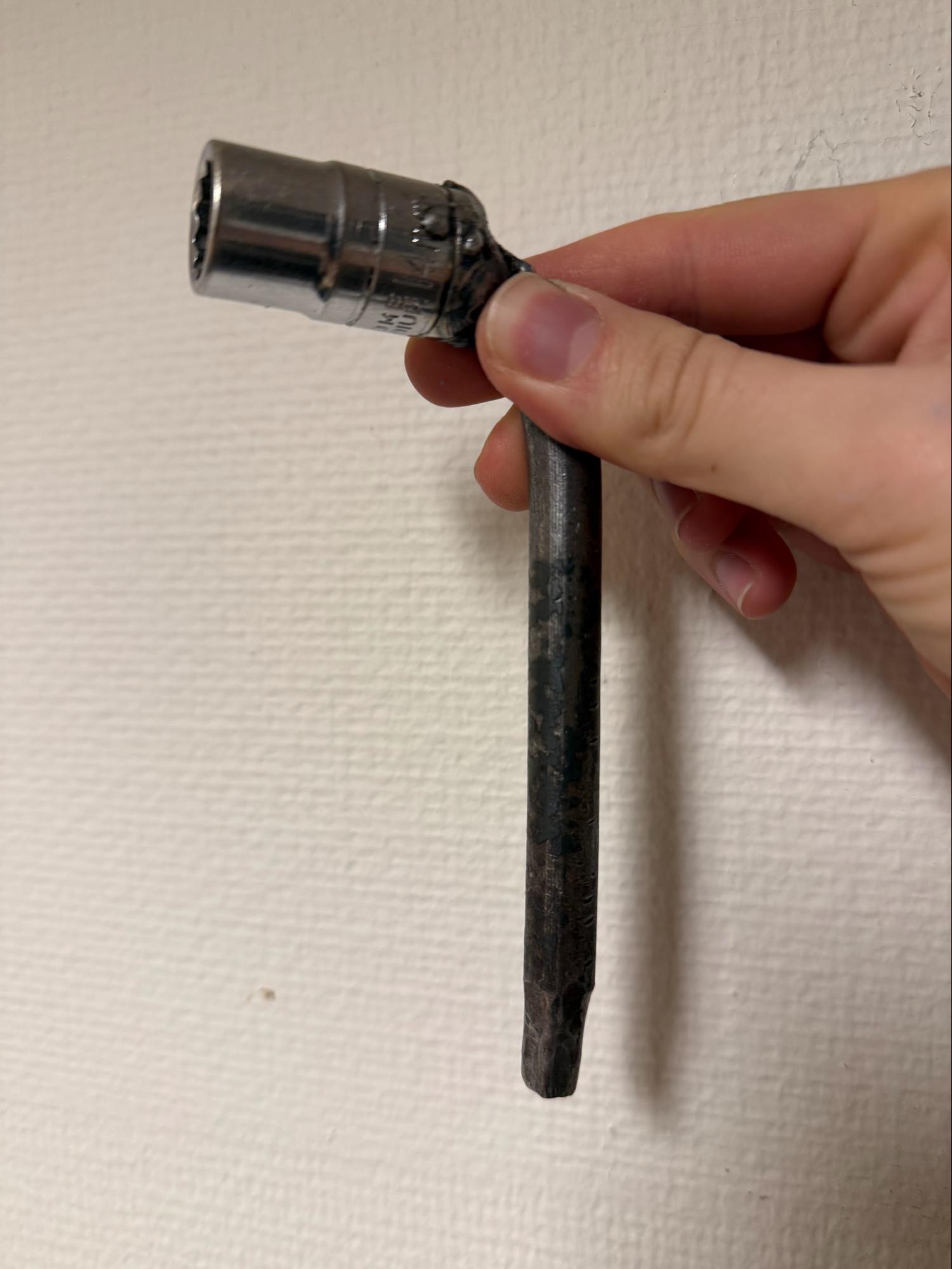

Flera av svarvens delar justeras med verktyget på bilden till höger. Den har en fyrkantig ände och en hylsa på andra änden. Den ska ligga i backen med svarvtillbehör. I detta dokument kallas den för “justerverktyg”.

Hur du fäster ämnet

Det finns två sätt att fästa ett ämne i svarven: genom att driva in ämnet mellan drivdubben och motdubben, eller att spänna ämnet i svarvchuckens backar. Först måste svarvämnet förberedas.

Förbered svarvämnet

Svarven klarar av ämnen som är som störst ca 10 cm i radie och som längst cirka 70 cm i längd. Ifall ämnet skall fästas i chuck behöver det vara relativt runt och rakt. Om ämnet är fyrkantigt eller på annat vis inte sitter väl i chucken skall det fästas på klodubben.För klodubben är det klart fördelaktigt att ämnet har ändar som är relativt vinkelräta mot ämnets längd. Då kan klodubben enkelt drivas in i ämnet med god kontakt. När klodubben används är det enklast ifall ett litet hål görs i mitten av ämnets ändar som dubbarna kan ledas in i. Använd en syl, spik, skruv, eller annat vasst för att göra hålen.

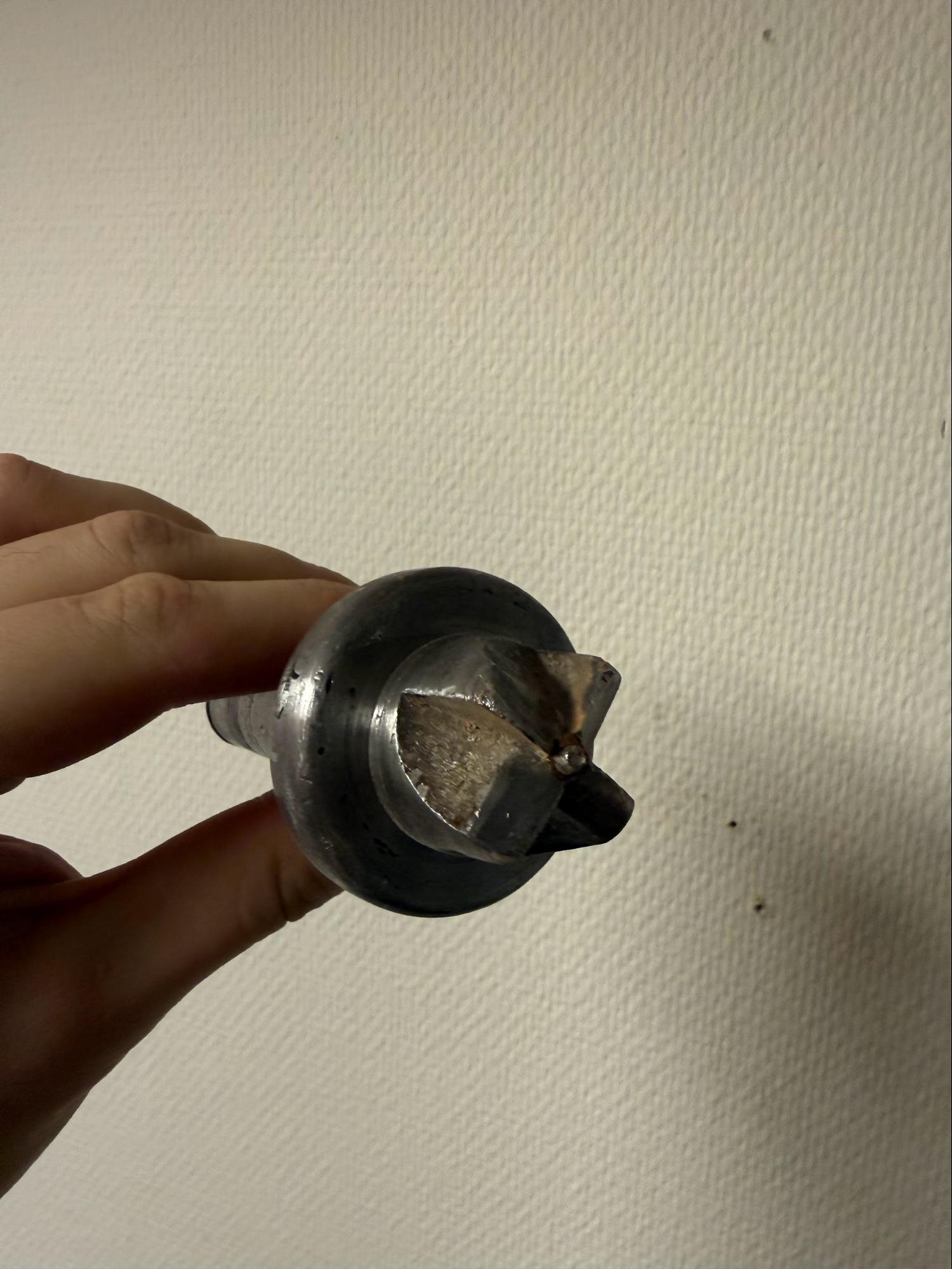

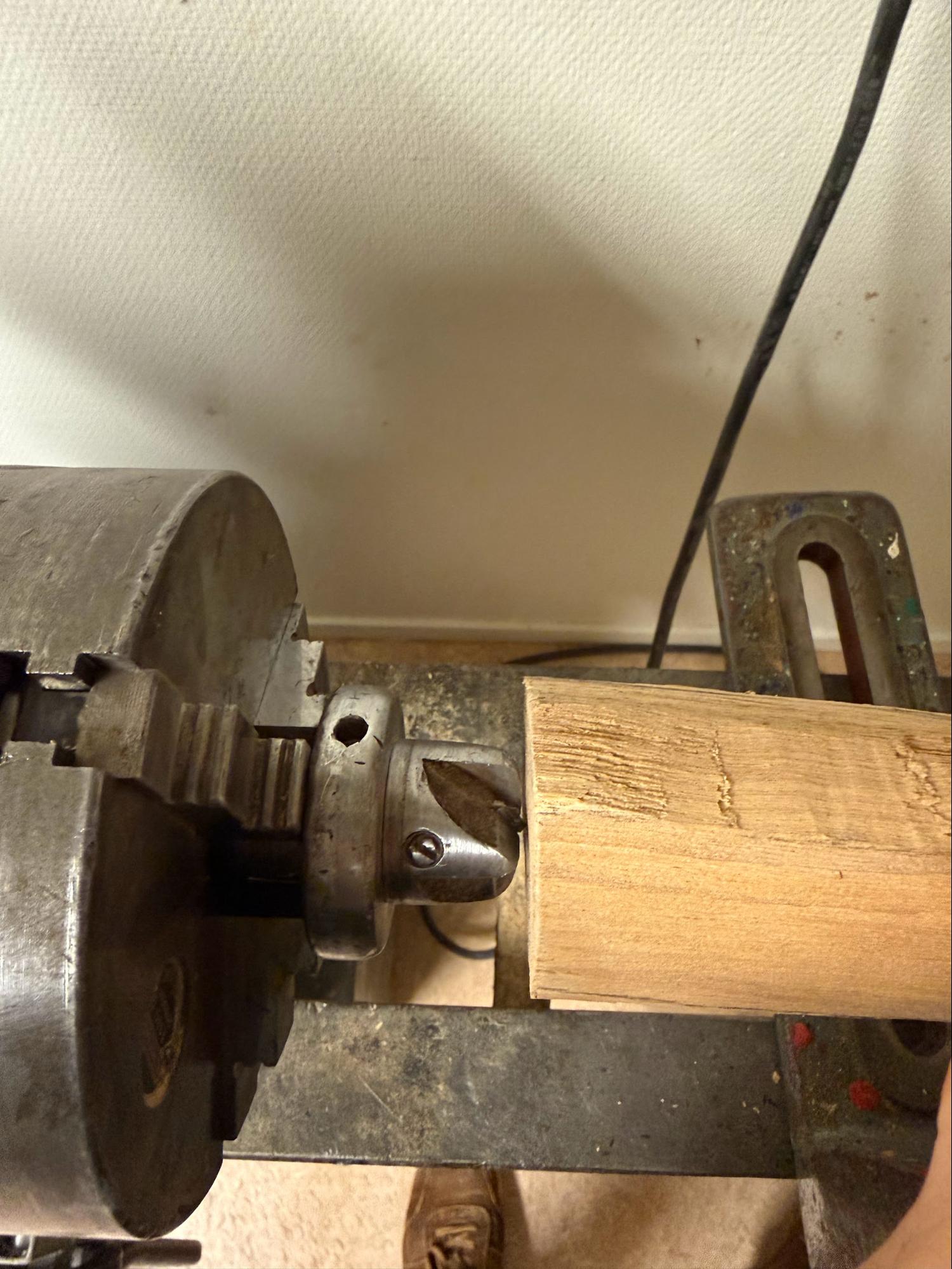

Klodubb. Klodubben sätts i chucken och ämnets ände pressas mot.

Att fästa med klodubb

Först sätter vi klodubben i chucken. Klodubben skall antingen redan vara i chucken eller ligga i den blå backen med tillbehör.

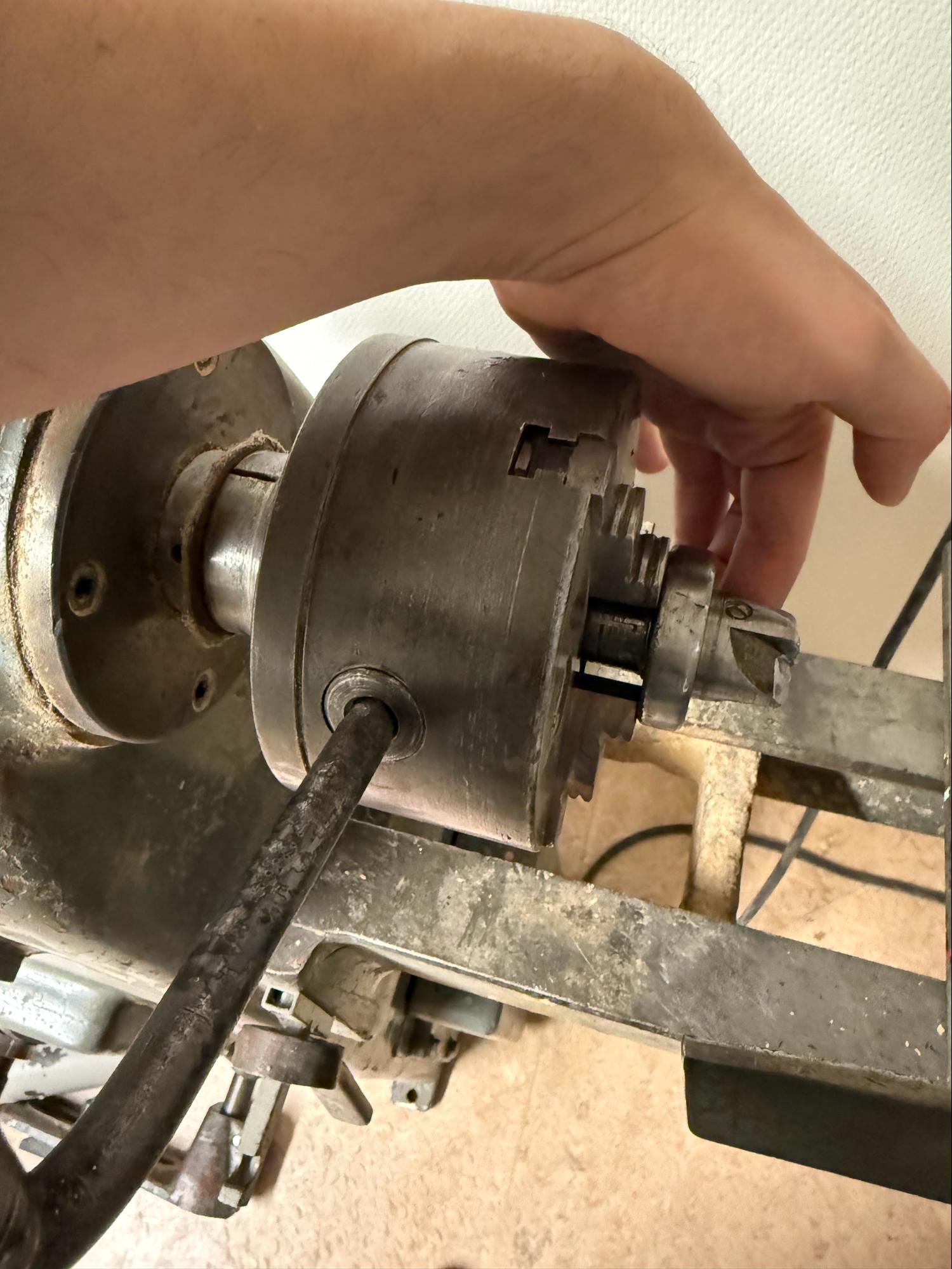

Sätt den fyrkantiga änden på svarvens justerverktyg i någon av chuckens fyrkantiga hål och skruva moturs för att öppna chucken. För i klodubben. Den skall sättas in långt, men utan tryck, med flänsen utanpå chuckens backar.

Vrid åt chucken. Ta EJ I för mycket, det behövs inte högt tryck.

Dubbdockan och motdubben skall nu justeras. Börja med att skruva in motdubben så att det är en eller två millimeter mellan dubbdockan och dubben, se bild. Detta görs med veven på dubbdockan.

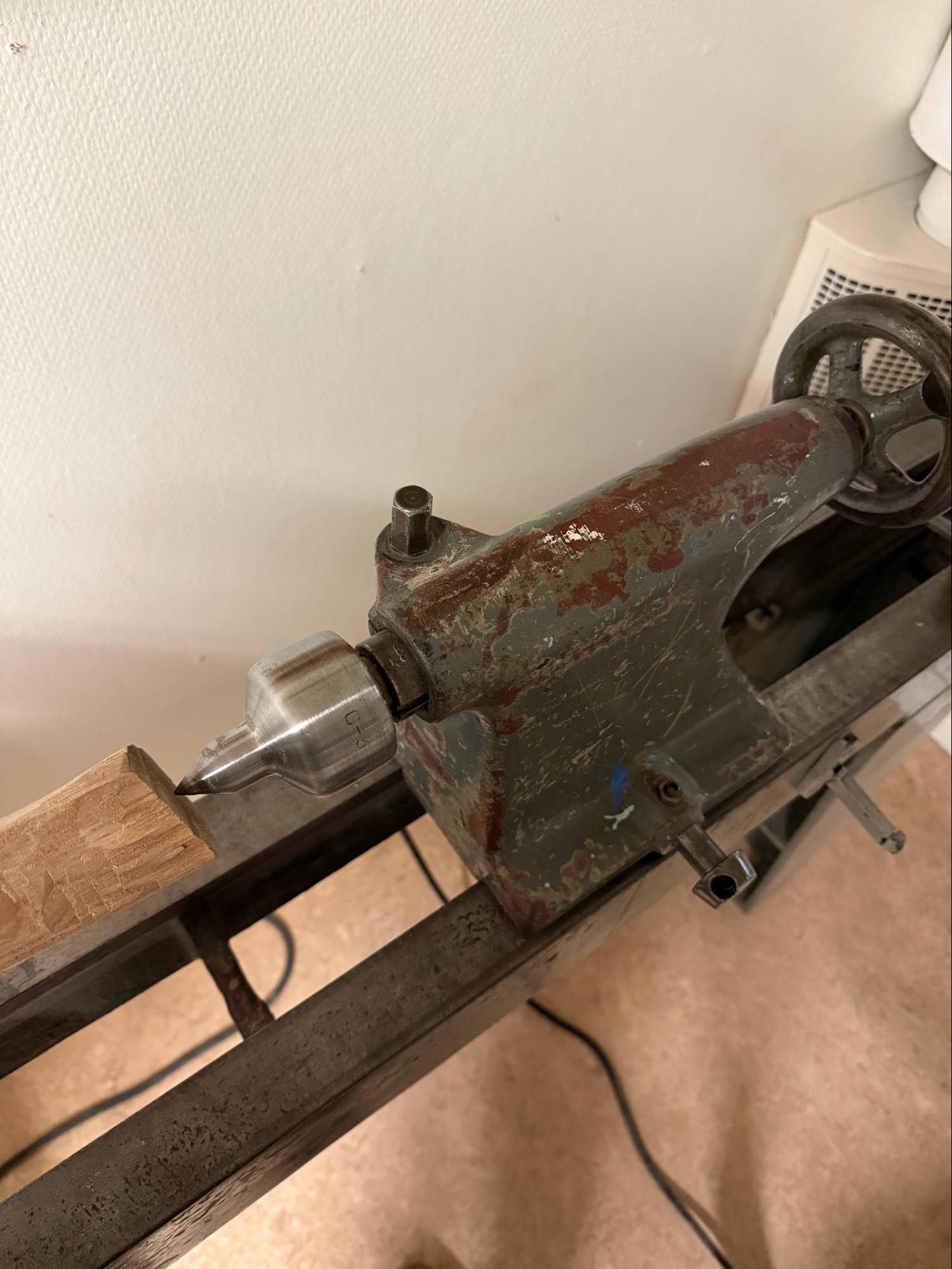

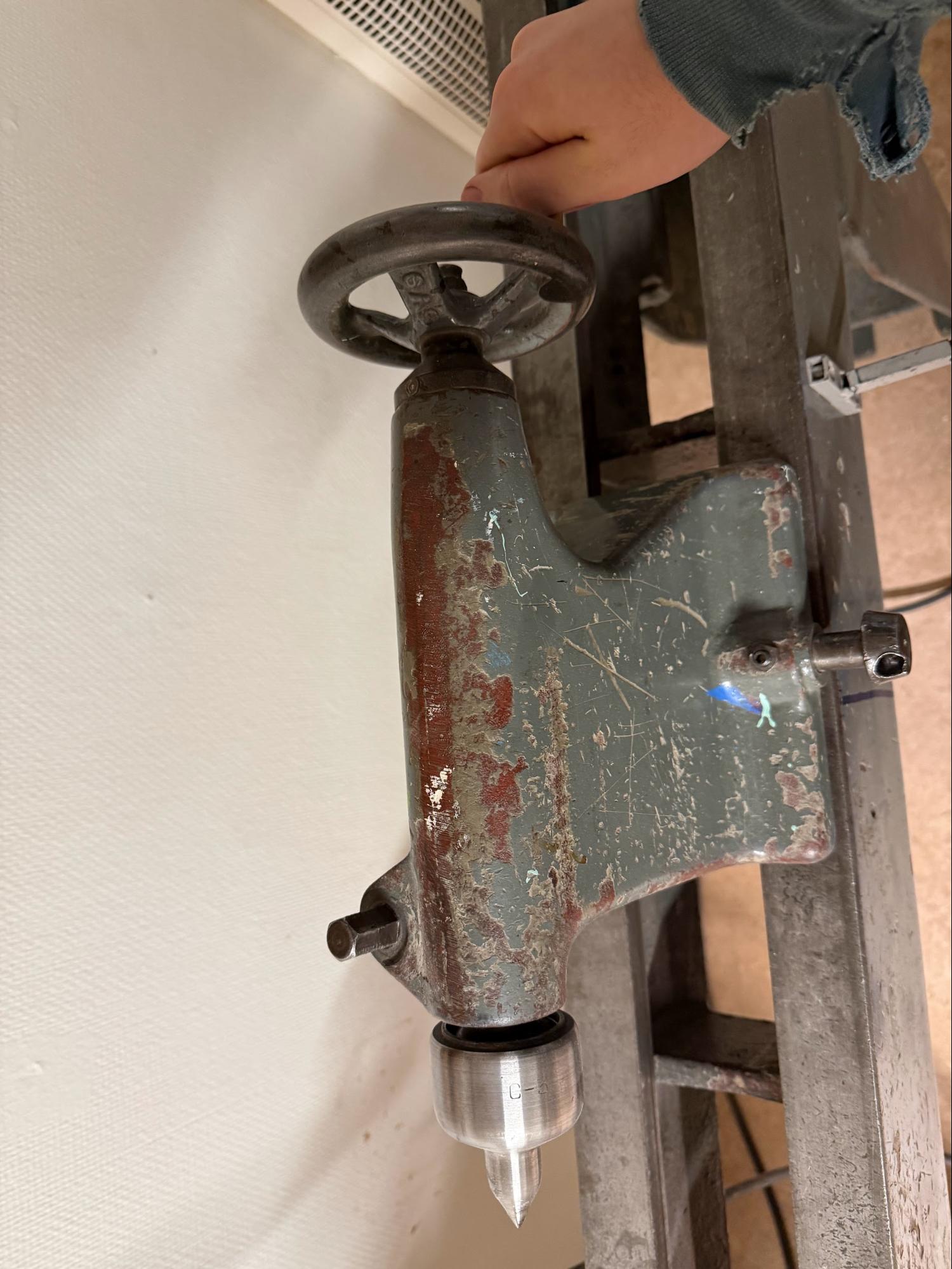

Dubbdockan. Veva in dubben nästan hela vägen.

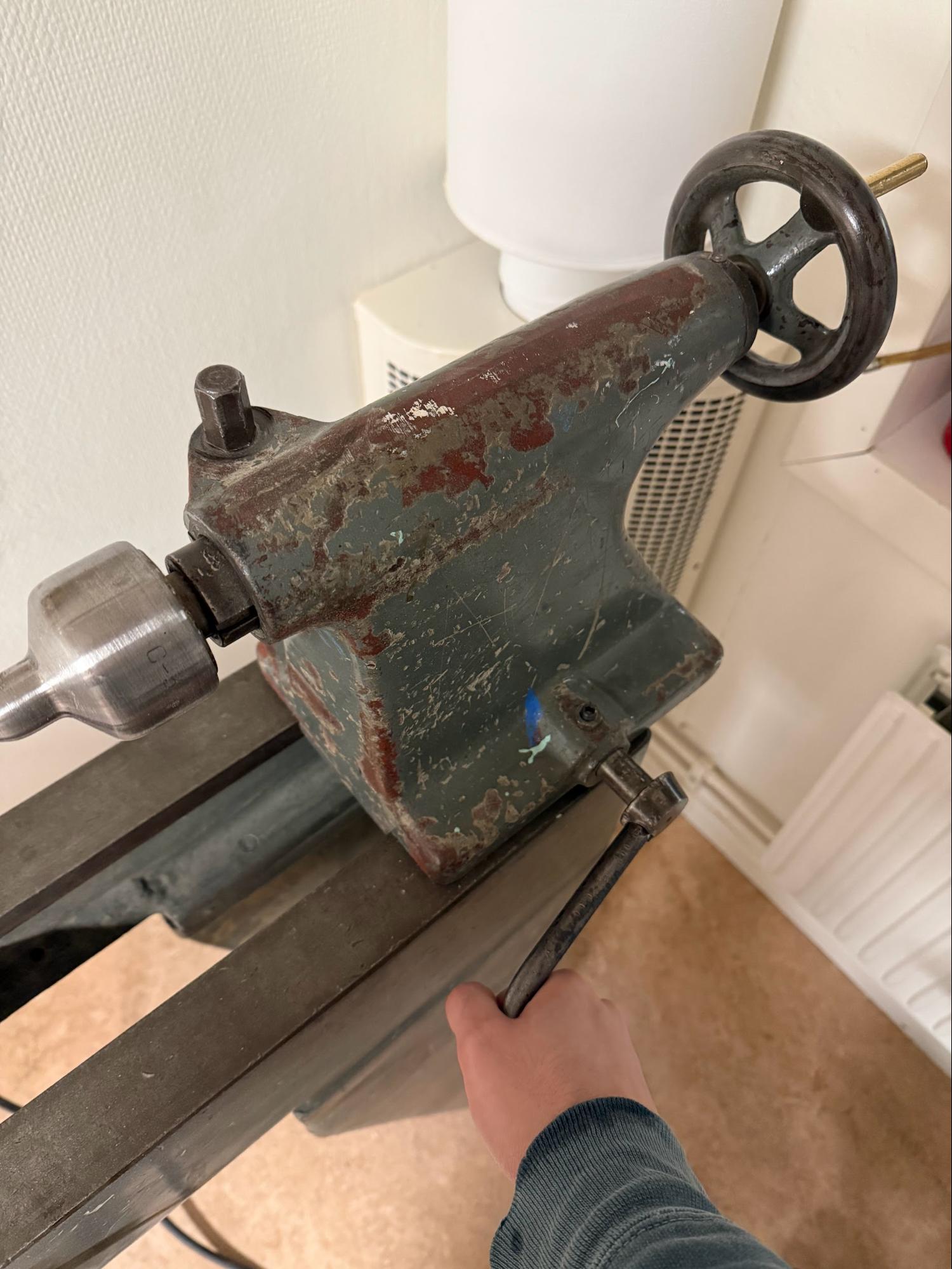

Använd den fyrkantiga änden av svarvens justerverktyg och sätt den i dubbdockans lås, se bild. Skruva så att justerverktyget pekar “nordväst”. Nu är dubbdockan lös och kan knuffas längst prisman.

Vänster: upplåst läge, dubbdockan kan flyttas. Höger: Låst läge.

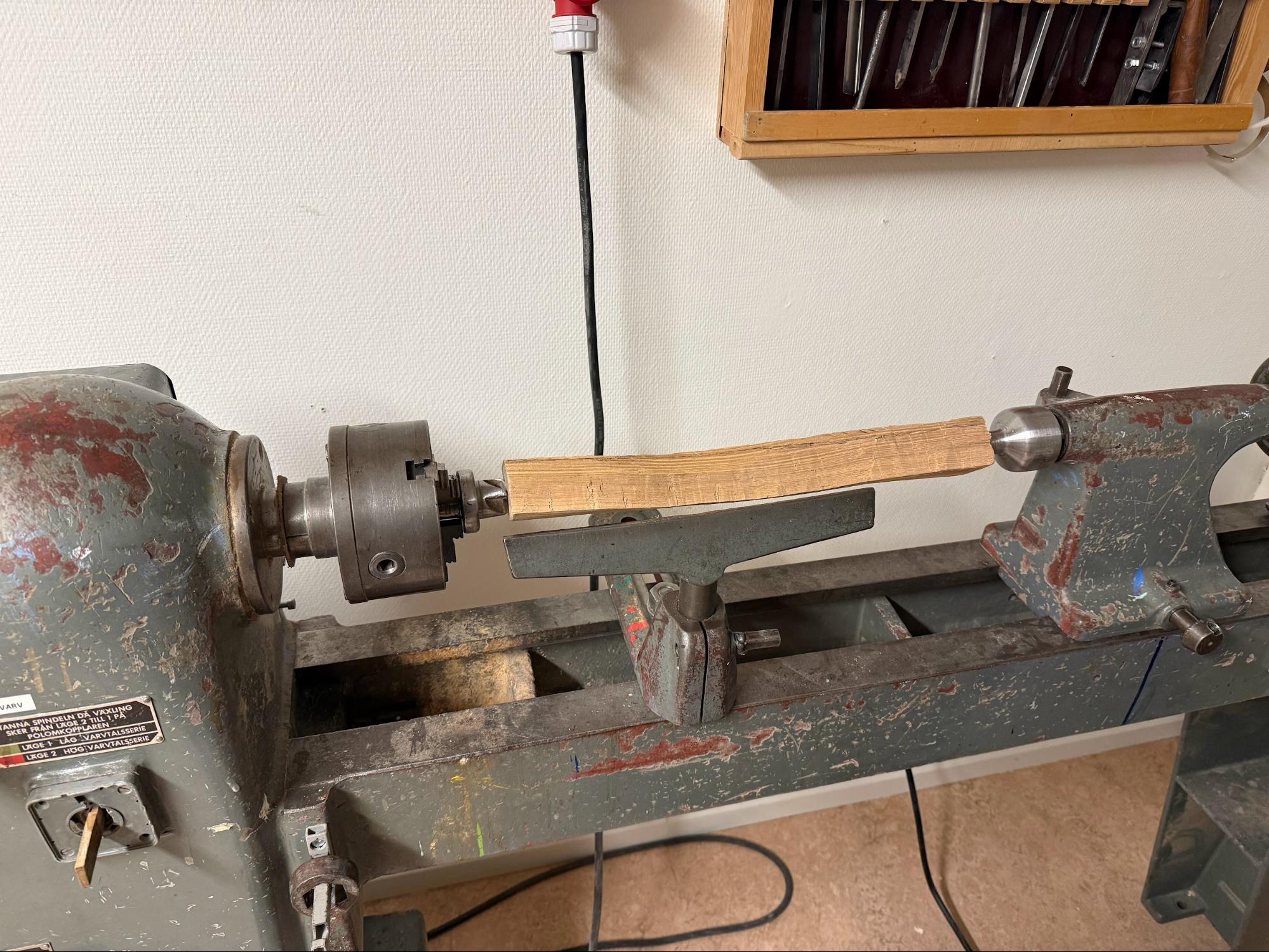

Håll ämnet mot drivdubben, med drivdubbens spets i hålet du gjorde, och glid dubbdockan mot ämnet, även där i hålet.

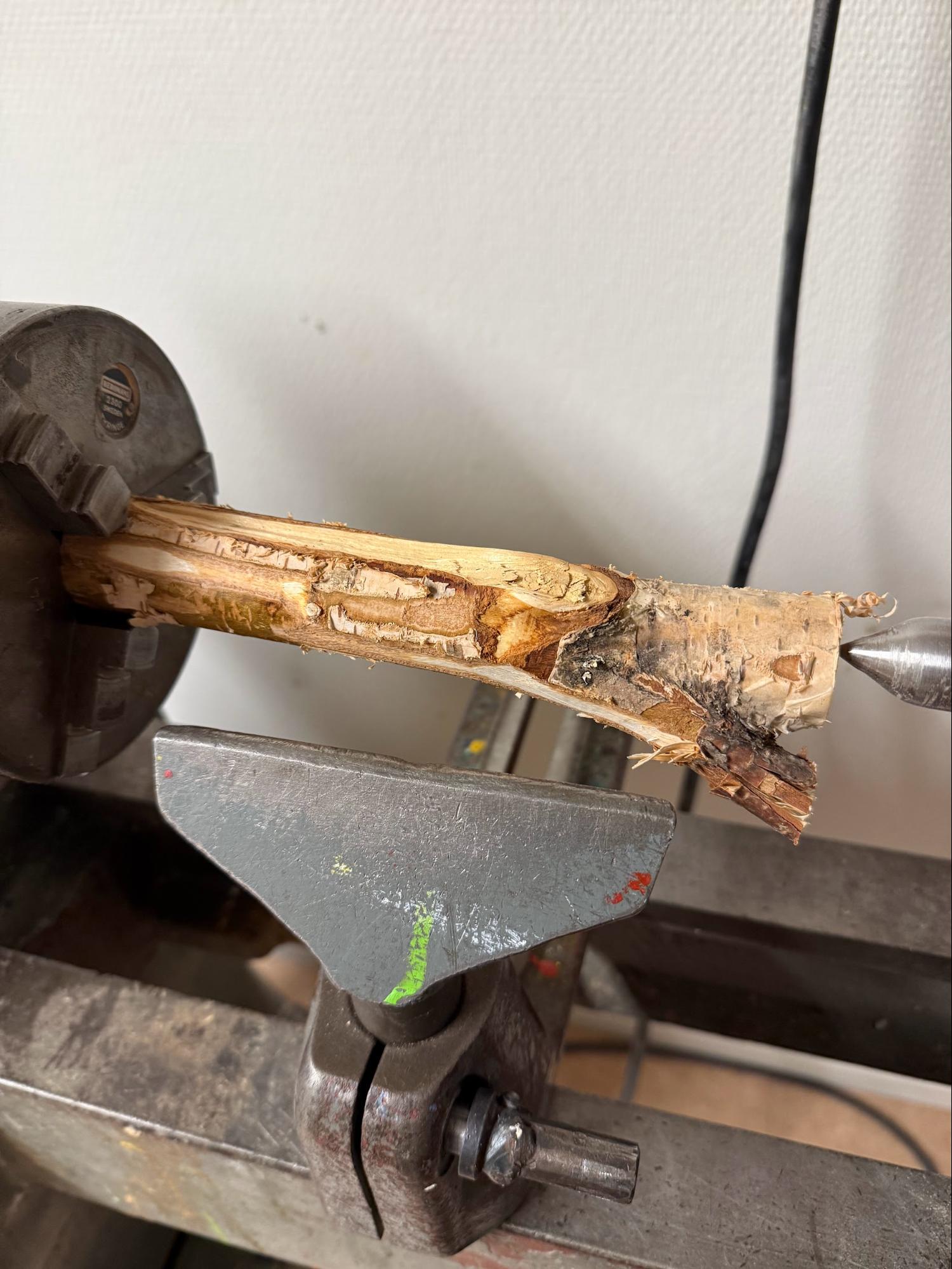

Lås dubbdockan. Veva fram motdubben för att pressa ämnet in i drivdubben. Veva tills att minst tre, men helst samtliga, av drivdubbens klor är i kontakt med ämnets ände. (Därför hjälper det att änden är rät).

Veva ut motdubben en hårsmån för att minska trycket. Motdubben behöver ej sitta hårt mot ämnet, endast så att det är i kontakt med drivdubben och motdubben. Nu sitter ditt ämne i svarven.

Att fästa i chuck

Chucken öppnas med den fyrkantiga änden av svarvens justerverktyg. För in ämnet i chuckens öppning, minst ett par centimeter. Dra åt chucken så att backarna biter i ämnet.

Man kan med fördel använda motdubb även med chuck, men det behövs inte alltid, och skall man svarva exempelvis skålar vilket görs på fri ände så används inte motdubb. Om du använder motdubb, låt den ha god kontakt med lågt tryck. Mer om svarvning på fri ände nedan.

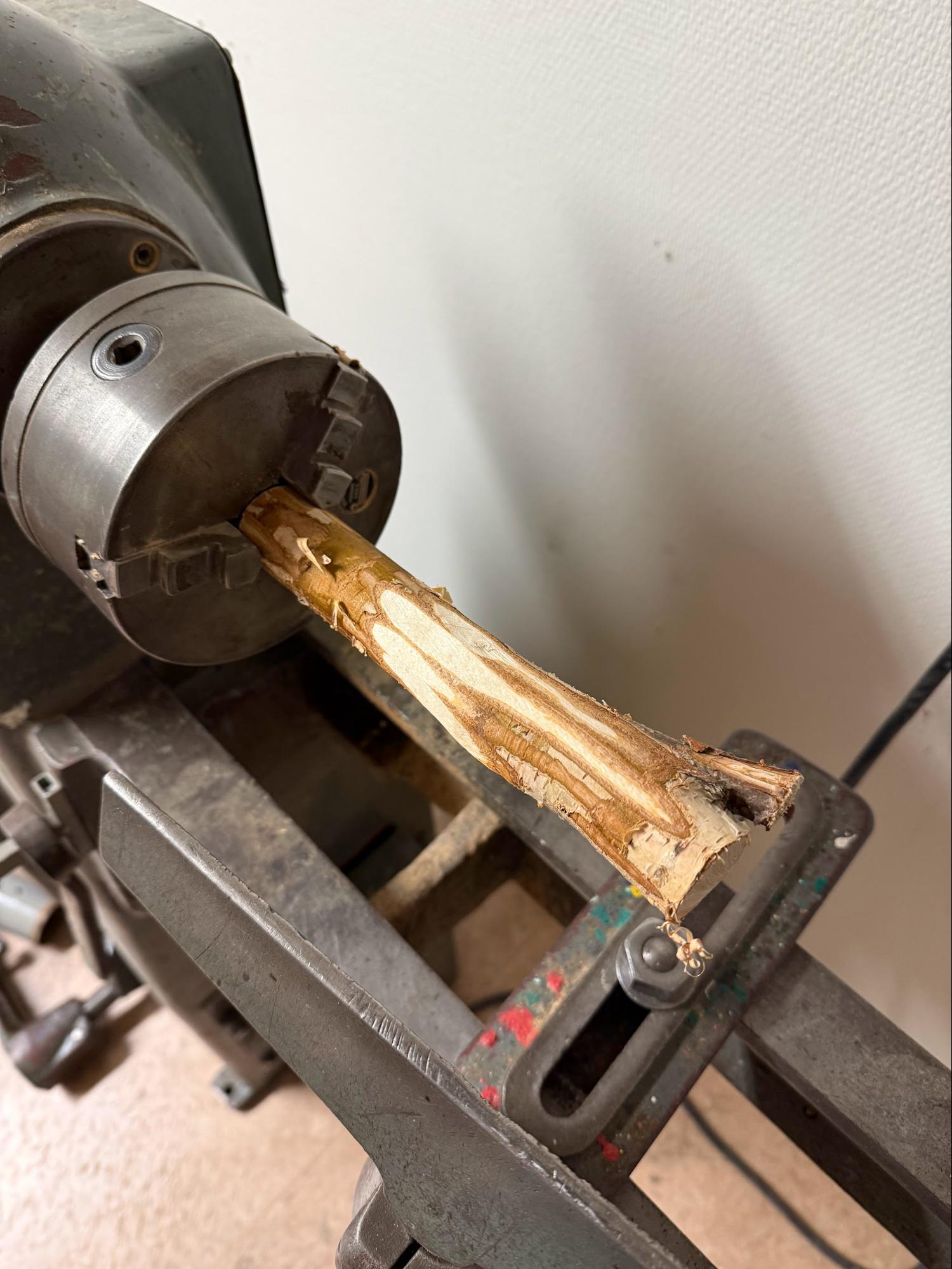

Grovt ämne fastsatt i chuck, på fri ände.

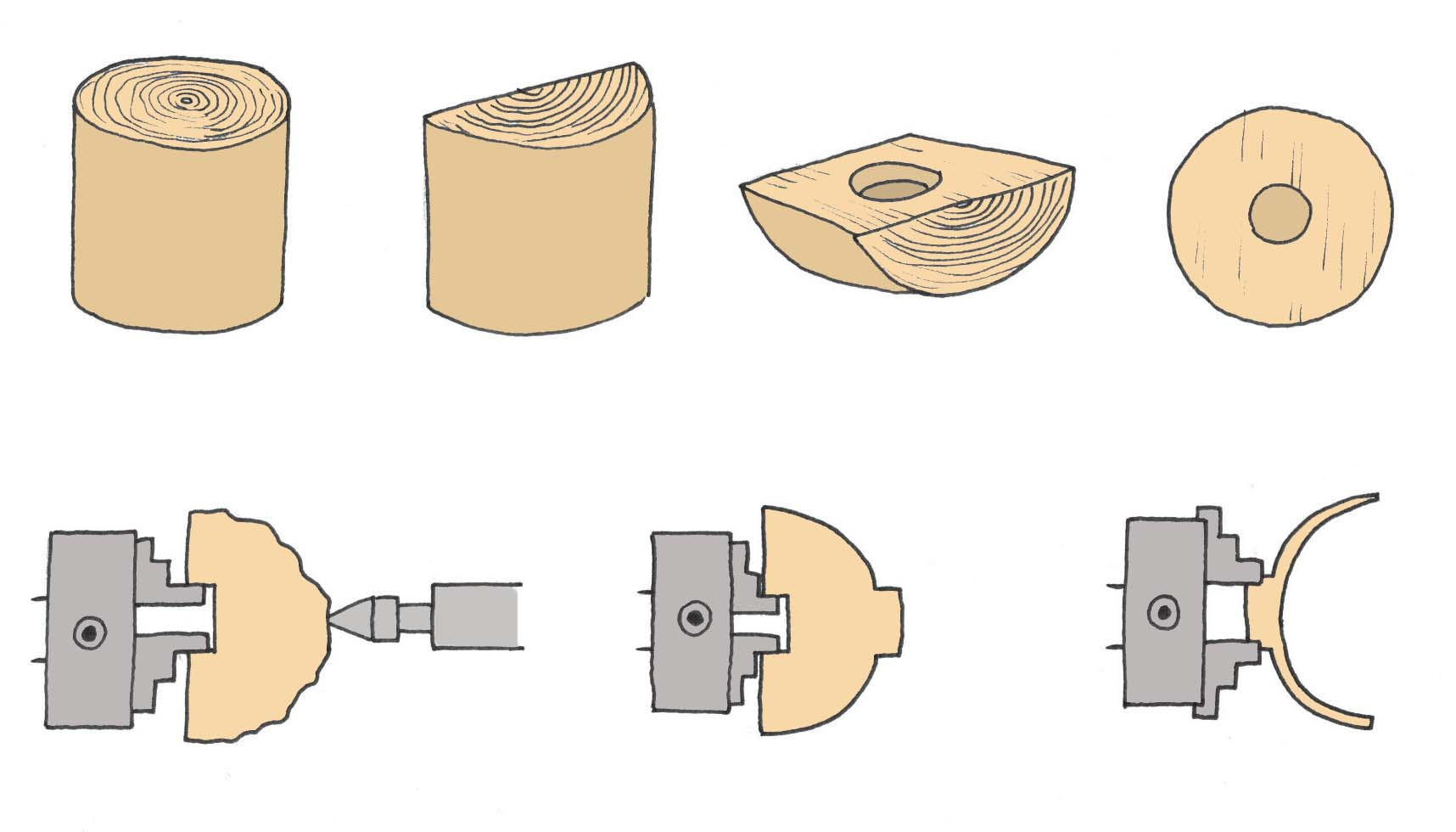

Chuckens backar har möjlighet att fästa saker invändigt på backarnas utsida. Ifall exempelvis en skål skall fästas kan den sättas på utsidan av backarna, och backarna ställas ut. Det är möjligt att spräcka ämnet om chucken spänns för hårt. Se bild nedan.

Ett ihåligt ämne träs på chuckens yttre backar och görs till en skål.

Justera försättarfot och anhåll

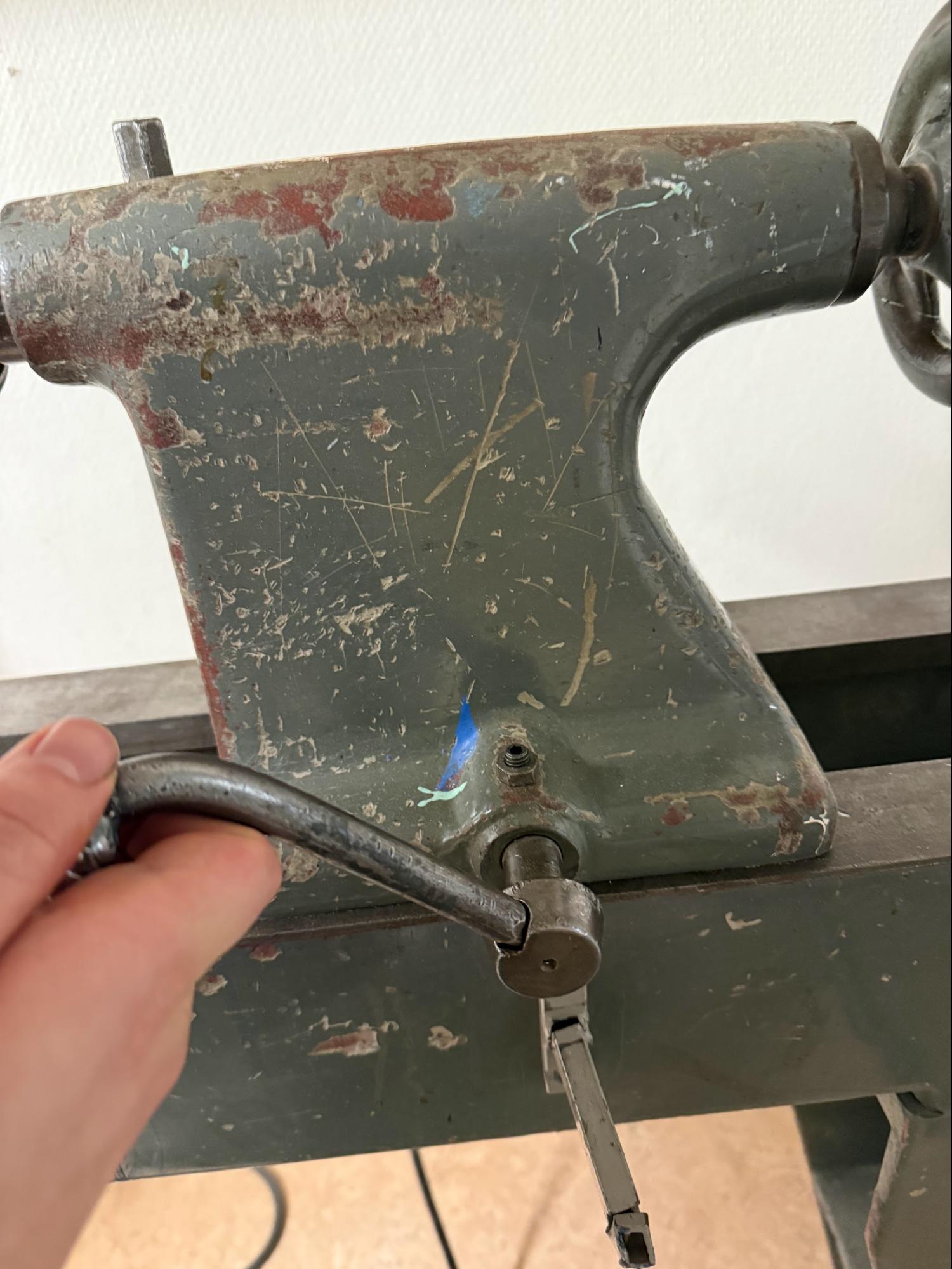

När ämnet sitter i svarven skall försättarfot och anhåll justeras för god arbetsställning. Anhållet skall sättas nära ämnet, så nära som möjligt utan att anhållet tar i ämnet. Skruva på försättarfotens mutter så att foten lossar aningen från prisman. Nu går det att skjuta på försättarfoten.

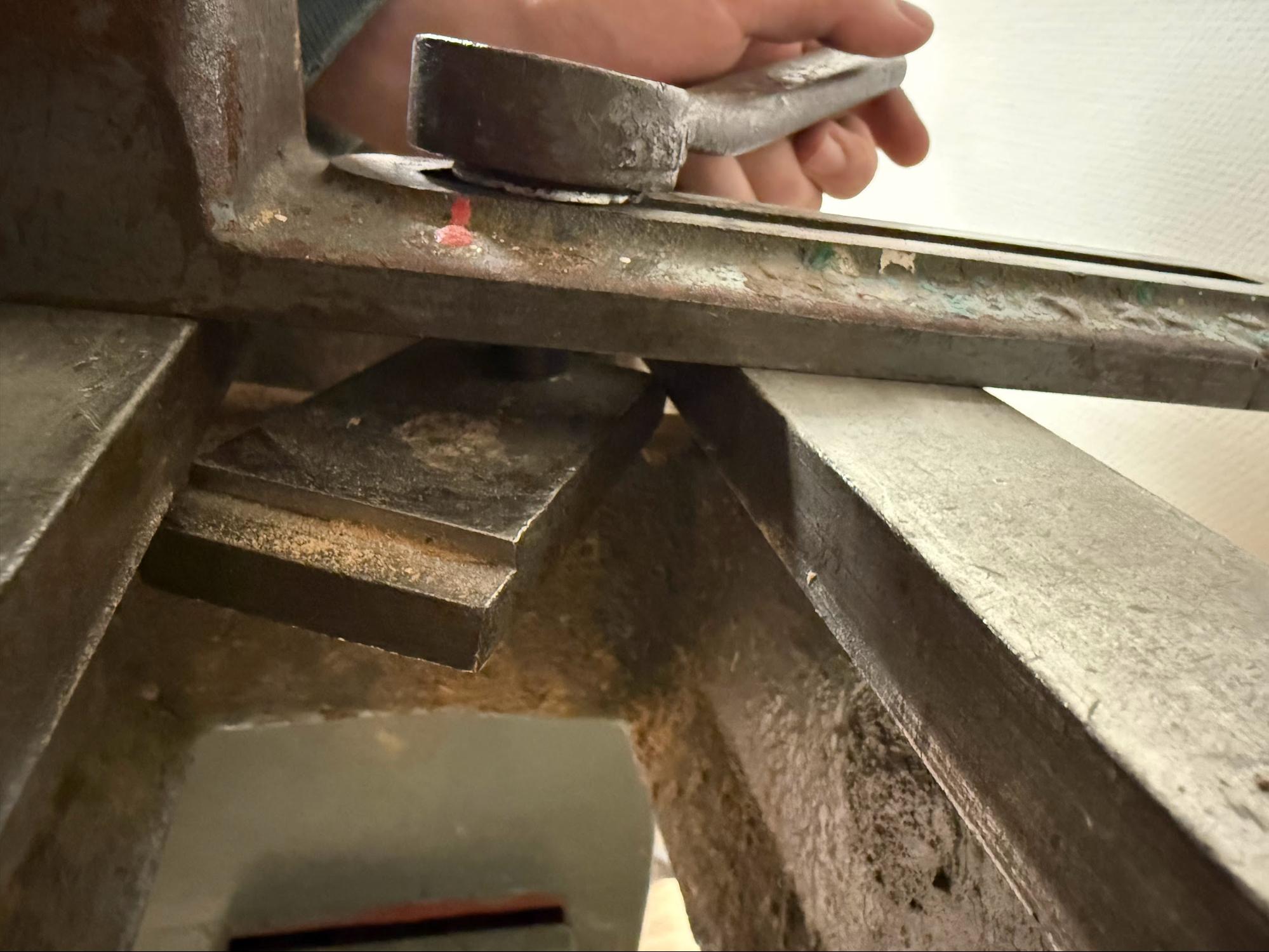

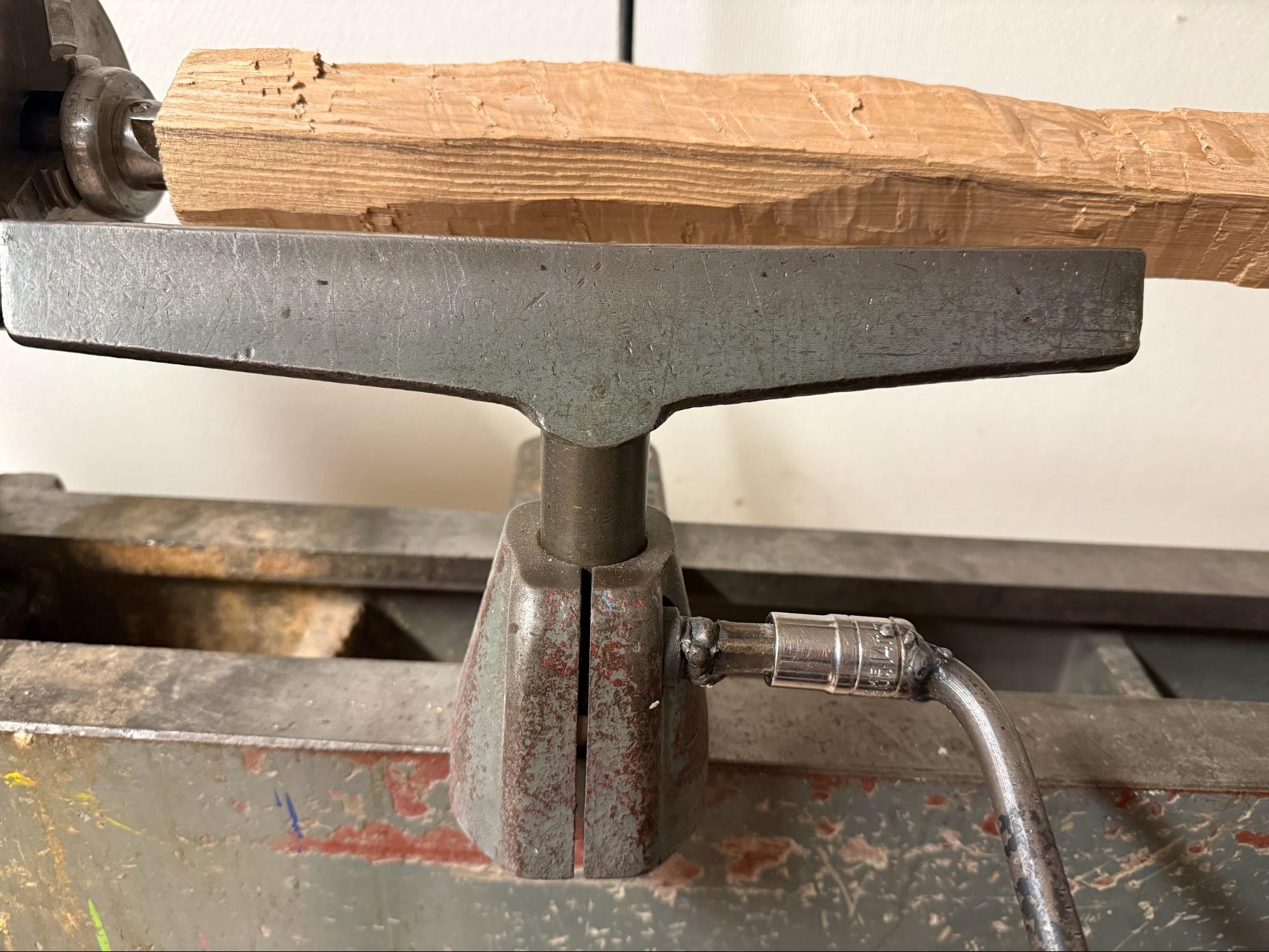

Försättarfotens skruv lossas. Nyckeln ligger i backen med svarvtillbehör

Beakta att plattan som klämmer fast försättarfoten mot prisman ska vara vinkelrät mot prisman. Se bild nedan. Justera vid behov.

Felaktig inställning. Plattan som klämmer försättarfoten mot prisman skall vara vinkelrät mot prisman.

Normalt skall anhållet sitta i linje med, eller precis nedanför, spindelns axel. Vissa verktyg eller storlek av ämnen kan detta behöva ändras. I så fall, använd svarvens justerverktyg för att lossa på anhållet och justera det till lagom nivå. Det finns även ett mindre anhåll för små ämnen, för de fall det långa anhållet hade tagit i motdubben. För då ut anhållet helt och för i det lilla anhållet. Kom ihåg att låsa!

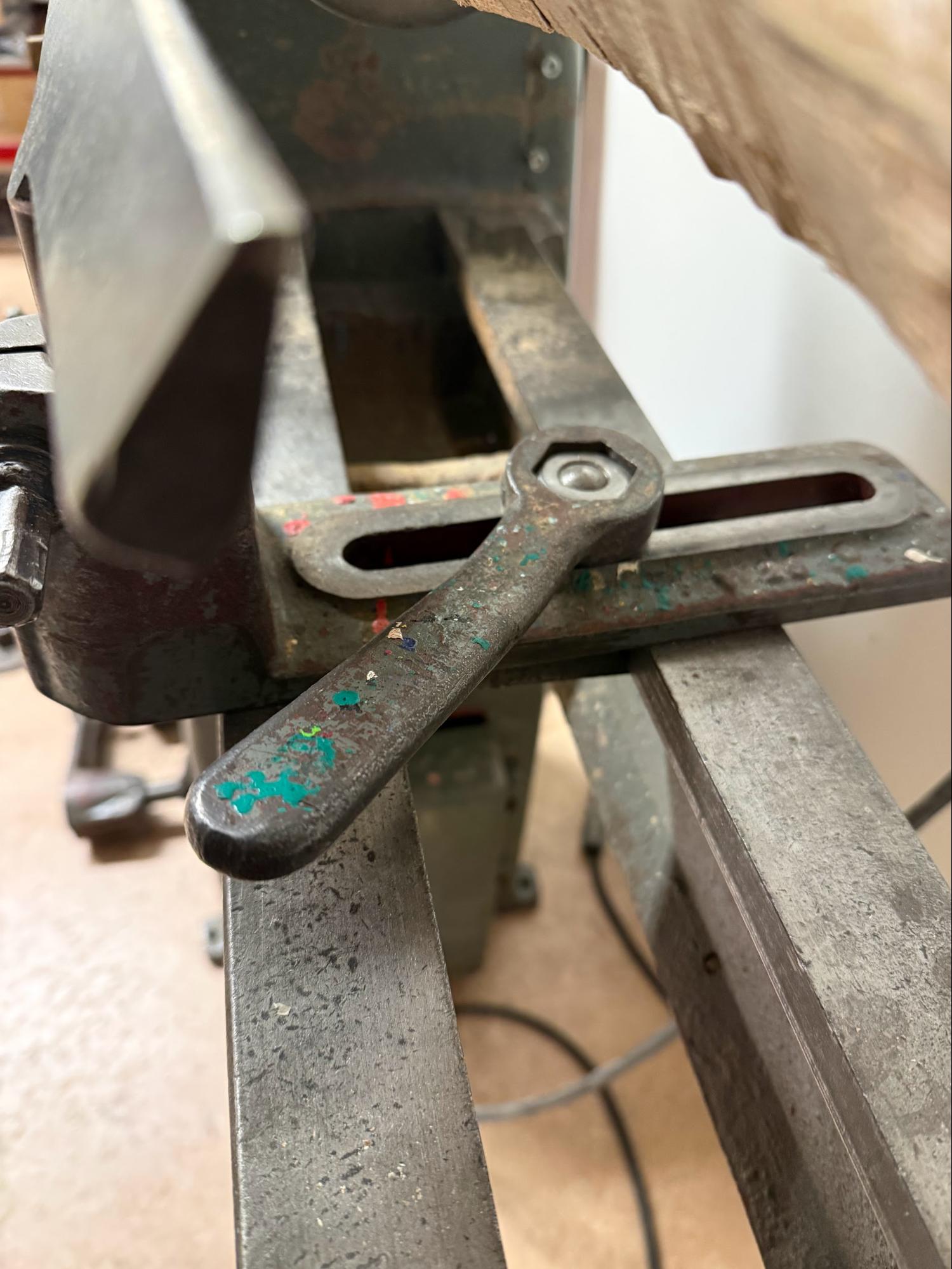

Vänster: Anhållet justeras i höjdled. Höger: Lilla anhållet fastsatt.

Till sist vrider vi runt ämnet för hand ett helt varv för att se till att det inte tar i anhållet.

Starta svarven och välja varvtal

Beakta att om ett ämne med 5 cm diameter och ett annat med 20 cm diameter snurrar med samma varvtal så snurrar ytan på det senare 4 gånger snabbare. Då avverkar stålet 4 gånger mer material, vilket riskerar att värma upp och anlöpa (= mjukna) svarvstålen, avverka för mycket material, och ökar risken för skador. Verktyg av höghastighetsstål (HSS) klarar av högre varvtal utan att anlöpas.

Därför måste varvtalet justeras med storleken på ämnet och vilket verktyg man använder. I regel kan du alltid börja på lägre varvtal och öka efter hand.

På svarven i makerspace har vi möjlighet till steglös variabel hastighet. De största ämnena som svarven kan ta görs med fördel på den slöaste hastigheten, och mindre ämnen högre hastigheter, men används skärande verktyg (beskrivs senare) kan man ändå gott arbeta med lägre hastigheter.

Starta svarven

Svarven startas genom att vrida nyckeln moturs (för lägre varvtal) eller medurs (för högre varvtal). Säkerställ dig att ämnet sitter väl fast, att anhållet ej är löst, att justerverktyget inte sitter i någonting som kan röra sig, och att alla säkerhetsinstruktioner är väl följda.

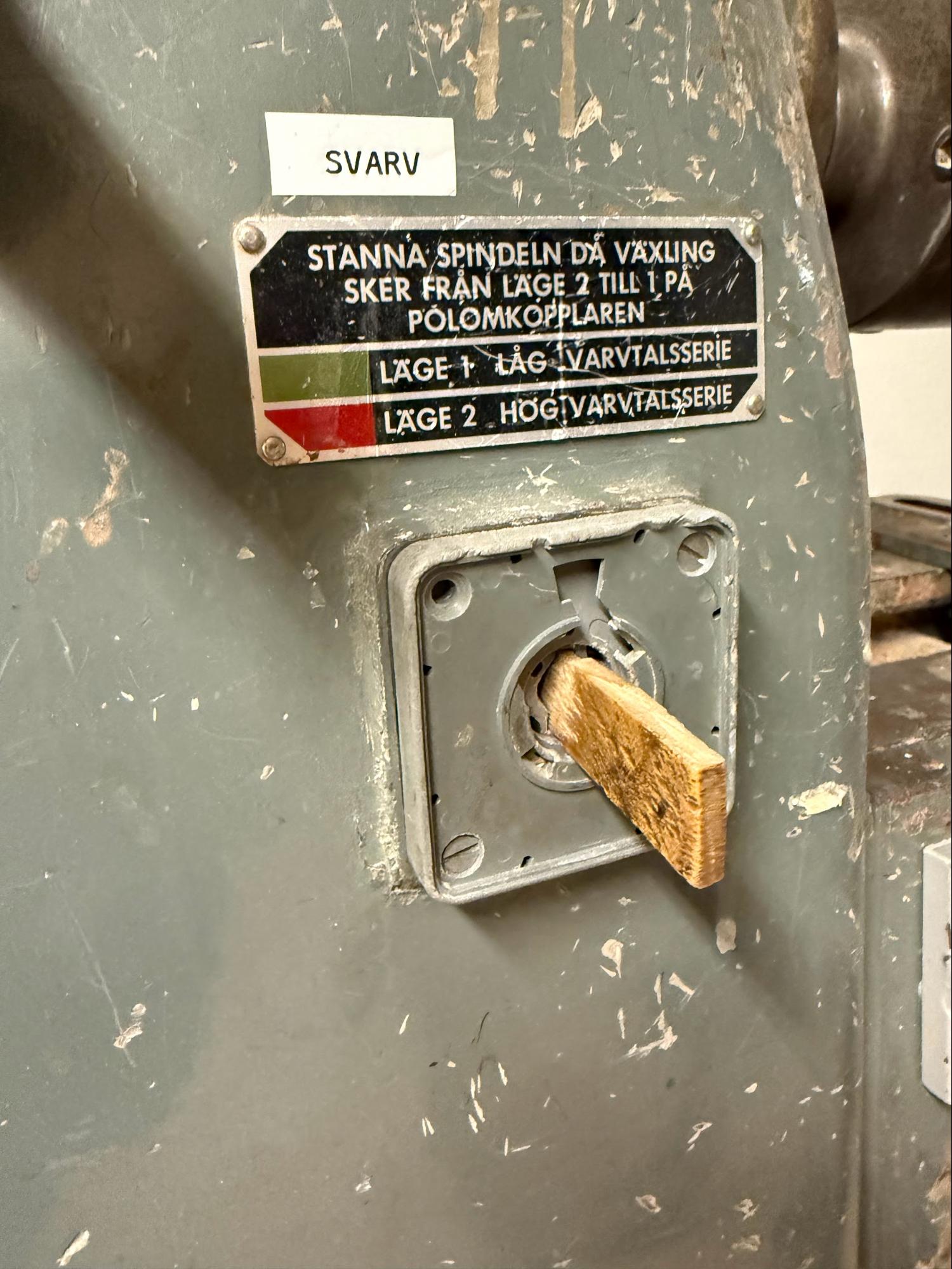

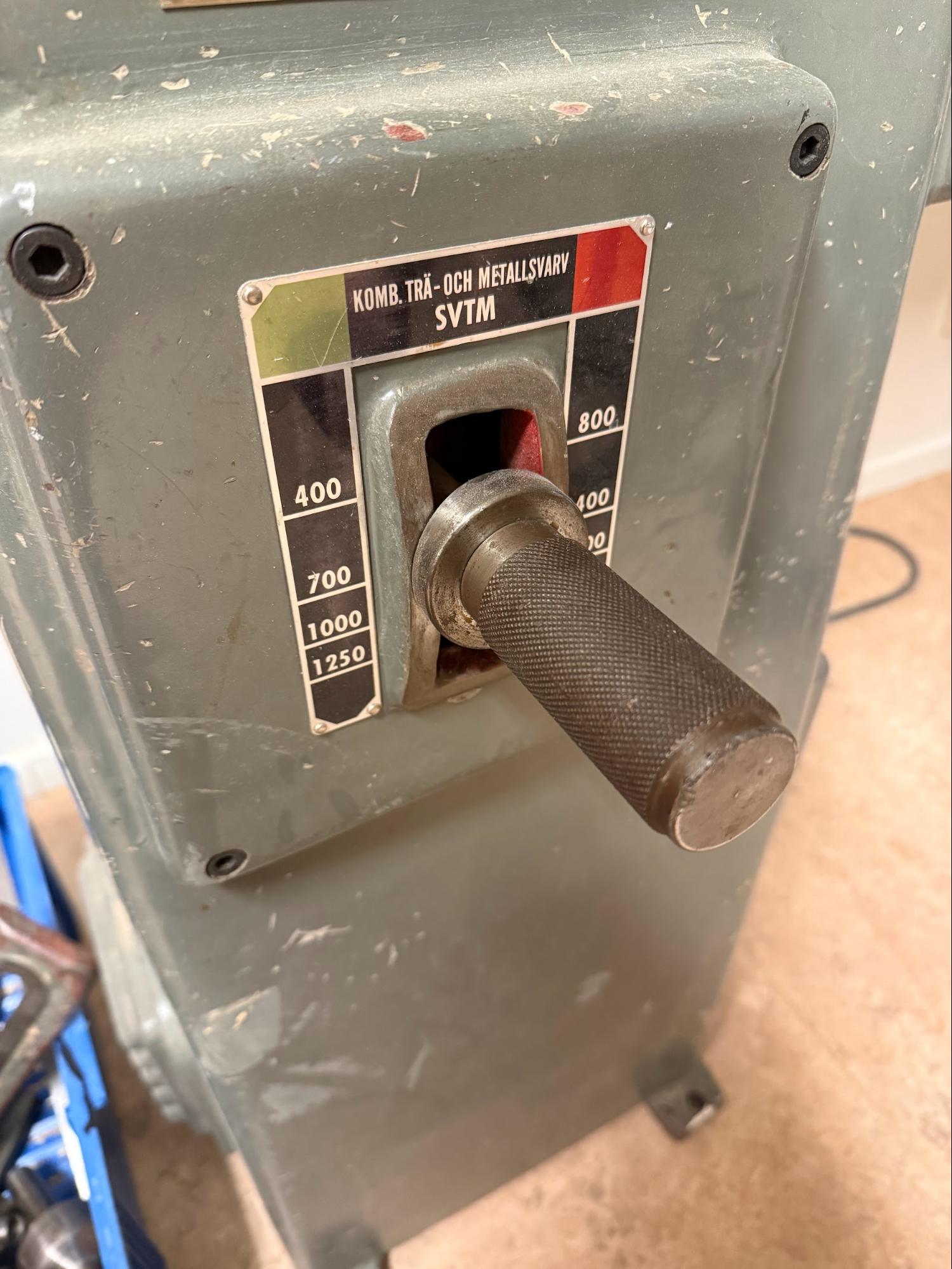

Vänster: Svarvens nyckel. Läge 1 är moturs, 2 medurs. Höger: Växel.

Svarvens varvtal kan endast justeras när svarven körs. Se till att växeln är låst genom att vrida den tills den är fast. Vrid nyckeln moturs för att starta den på låga varvtalsserien. För att justera hastigheten vrids nu växeln lös, och ett lagom tryck läggs på växelspaken mot önskad hastighet, upp för att sänka och ned för att höja hastigheten.

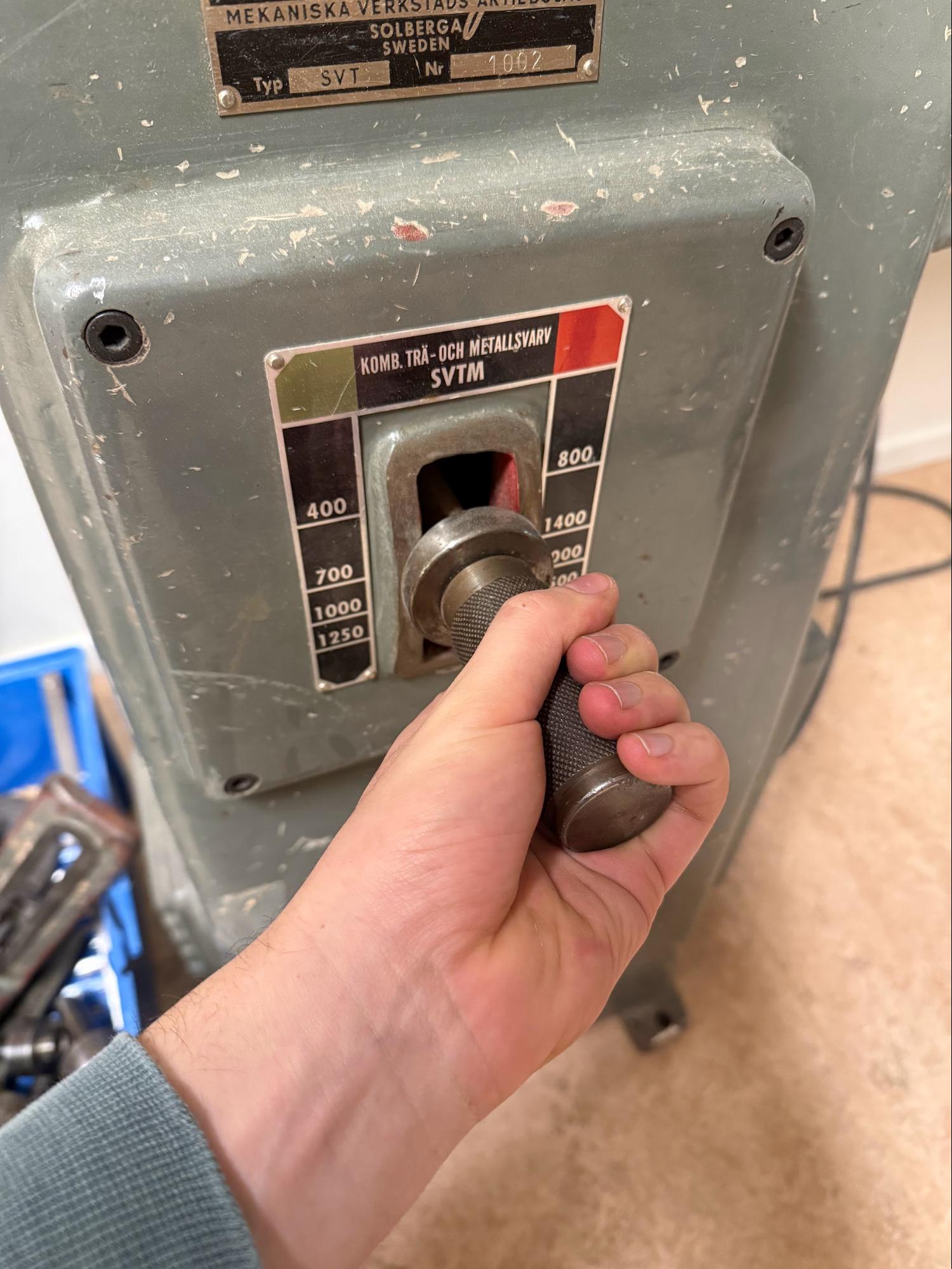

Varvtalet justeras genom att låsa upp och lägga milt tryck på växelspaken. Det är normalt att växelspaken skakar något när den är olåst.

Börja förslagsvis med att sänka hastigheten till ett lågt varvtal. Lås växeln och prova att skära. Ifall du inte är nöjd med hur järnet skär, prova att höja.

Innan du byter växelserie:

Låt spindeln stanna helt innan du startar, enligt varningen vid nyckeln. (hög till låg)
Sänk varvtalet till under 700 innan du byter, annars blir det en dramatisk ökning när du sedan slår på. (låg till hög)

Svarvjärn och teknik

Nu vet du hur man spänner fast ämnet, startar svarven och väljer varvtal. Nu är det dags att välja svarvjärn. Nedan beskrivs olika svarvjärn och vad de används till:

Skölp (Gouge)

Skölpen är ett u-format järn som är ett allsidigt verktyg. Skölparna skall skära av fibrerna och kan således med fördel arbeta i lägre varvtal. Skölpar kommer i flera utföranden: skrubbskölpar, formskölpar, och skålskölpar

Skrubbskölpen (Roughing gouge) har trubbigare slipning och eggformen kan variera från att ha en rak profil till att ha en halvcirkelformad profil. I regel är skrubbskölpen också bredare och lämpad för skrubbning, snabb avverkning av material som lämnar en grov yta. Skrubbskölparna kan också användas för slätsvarvning samt invändiga och utvändiga kurvor, men man brukar inte avsluta med skrubbskölpar.

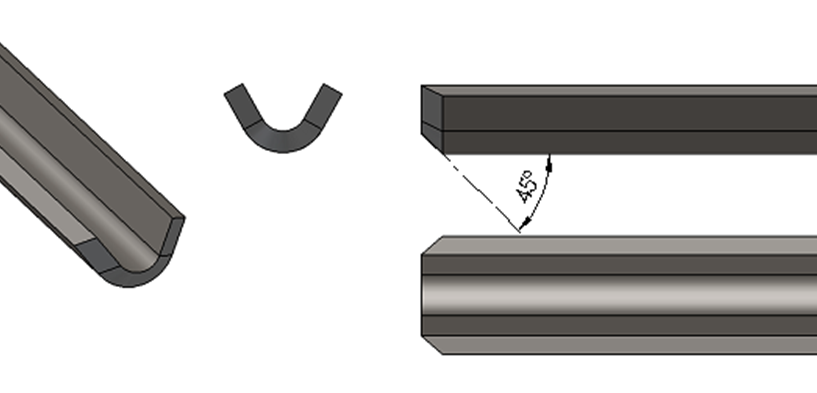

Illustration av en skrubbskölp. Notera att eggens profil är vinkelrät och rak relativt längden.

Formskölpen (Detail gouge) är ofta slipad i en snävare vinkel och har en spetsigare eggform. Formskölparna används vid formsvarvning, profilering, rensvarvning av kurvor, invändiga och utvändiga kurvor, och detaljarbeten.

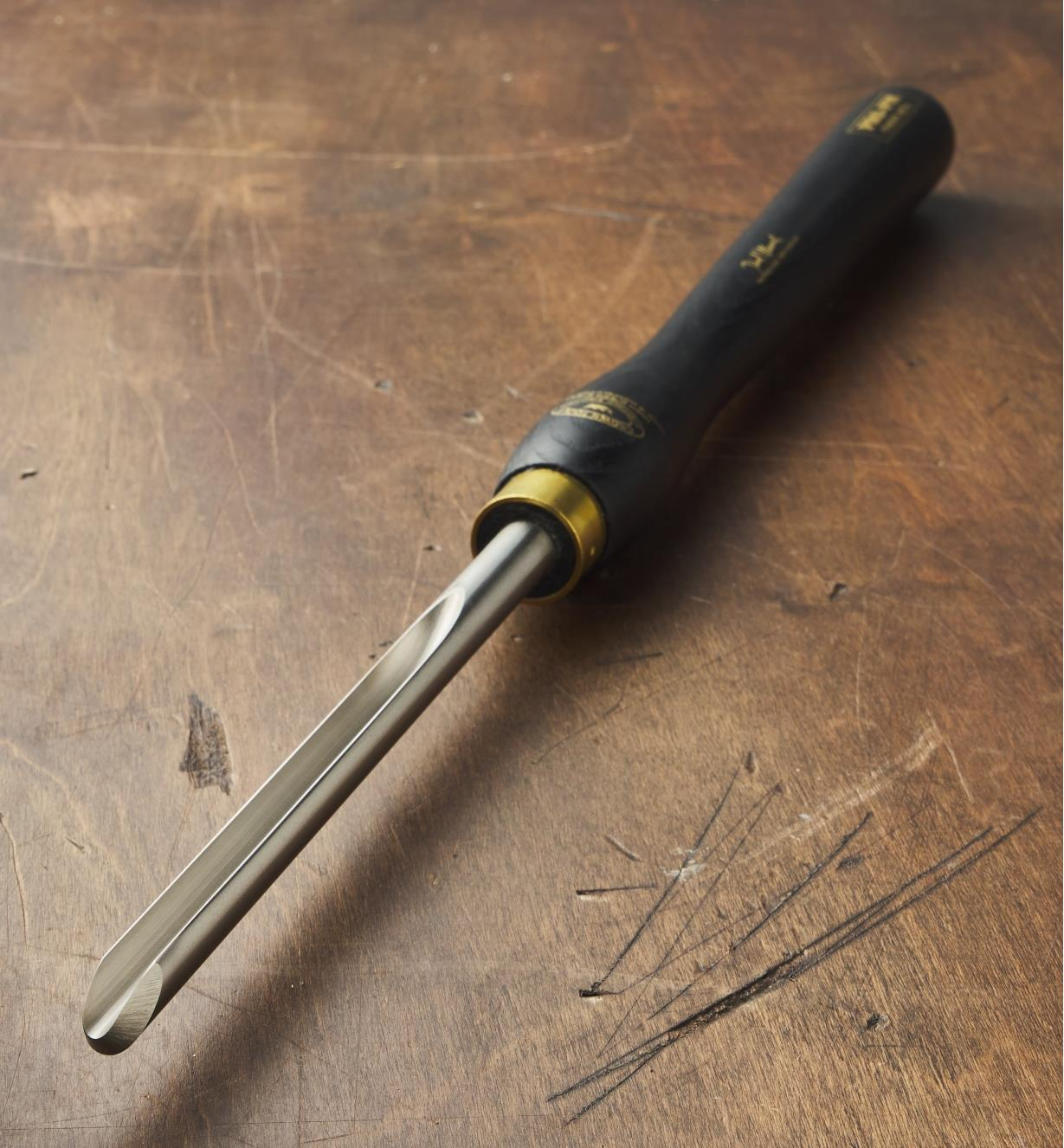

Formskölp märke Crown Tools. Observera den spetsigare profilen.

Skålskölparna hamnar “mittemellan” skrubbskölpen och formskölpen med sin trubbiga slipning, tjockare stål och svagt svängda eggprofil. Enligt svensk svarvtradition har man inte en separat skölp för skålar, s.k bowl gouge på engelska. För skålar har man tidigare använt svarvkrokar, men någon sådan har vi inte på makerspace. En modern version av svarvkroken är svarvöglan, som det finns en av.

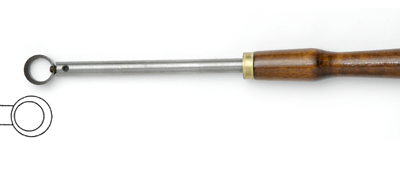

Svarvögla märke C.I Fall

Mejslar

Mejseln är också ett allsidigt stål som kräver lite mer skicklighet och vana. Mejseln är ett skärande verktyg och kan med fördel användas på lägre hastigheter. Den känns igen genom att stålet är rakt och oftast platt, med en plan slipfas på vardera sida, oftast i en vinkel och emellanåt kurva. Mejseln används till slätsvarvning, avstickning, v-formade skåror, utvändiga kurvor, och skickliga användare kan också använda mejseln för invändiga kurvor.

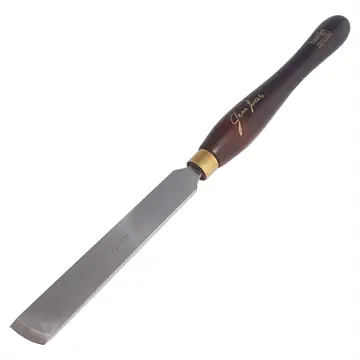

Svarvmejsel märke Glen Lucas

Stickstål (Parting tool)

Stickstålen är smala järn med en fas på en eller två sidor, och används för att ta ner ämnet till en specifik diameter eller sticka av. Stickstålen kan dels skära och dels skrapa beroende på teknik. Stickstål som inte är gjorda av höghastighetsstål (HSS) bör användas med något lägre hastigheter.

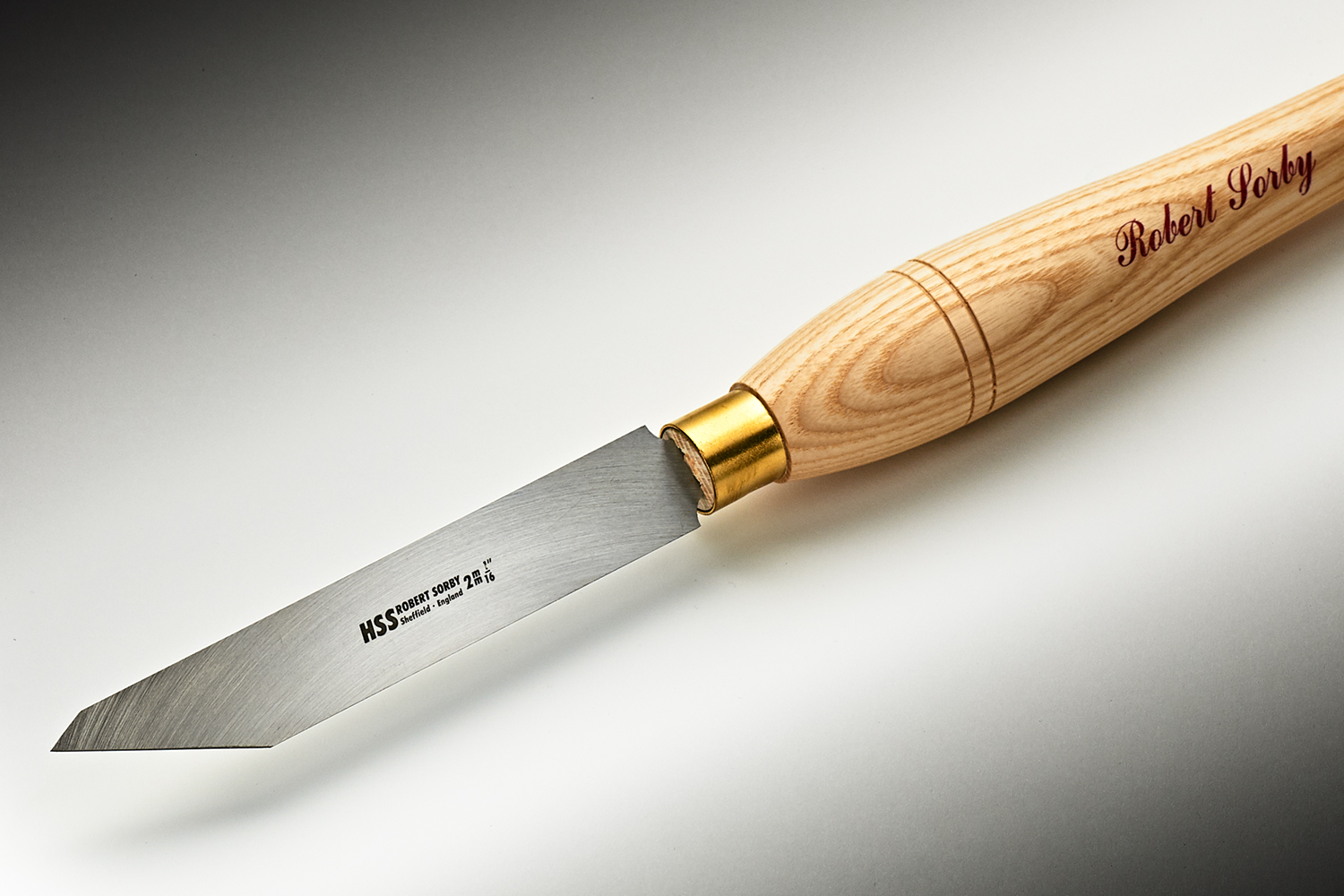

Stickstål märke Robert Sorby

Skrapstål

Skrapstålen är platta järn med en trubbigare slipfas på ena sidan, och används för att skrapa av material. För att lämna en slät yta med skrapstål så krävs det att ämnet snurrar i hög hastighet. Skrapstålen kan ha en mängd olika profiler och bredder för olika användningsområden. Skrapstålen ska vara gjorda av höghastighetsstål.

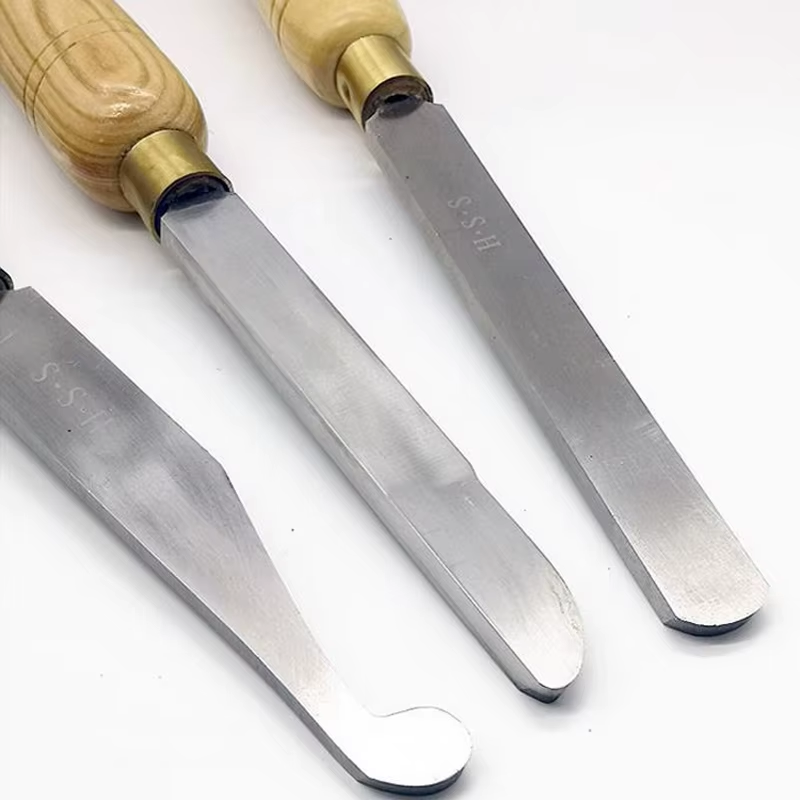

Skrapjärn i olika utföranden. Slipfasen är på främre kortsidan.

Teknik

I princip fungerar alla verktyg (bortsett skrapstålen) på samma sätt: håll skaftet lågt, lägg fasen mot ämnet med tydligt stöd från anhållet, och höj skaftet tills att verktyget skär. Skrapstålen förs lugnt in vågrätt mot ämnet med jämnt tryck.

Titta gärna på följande videor:

Mejsel: The Skew Chisel with Allan Batty (Woodturning How-to) (Mycket sevärd och rekommenderad video, täcker mycket annat utöver mejseln.)

Skrubbskölp: Woodturning - Beginners Guide Revisited #1 - The Spindle Roughing Gouge (startar en bit in)

Formskölp: Woodturning: What is a Spindle Gouge?

Stickstål: Woodturning: What is a Parting Tool?

Skrapverktyg: Wood Turning - Beginners Guide # 7 - The Scraper (startar en bit in)

Svarva en skål med skärmetod: Skålsvarvning m skärmetod
