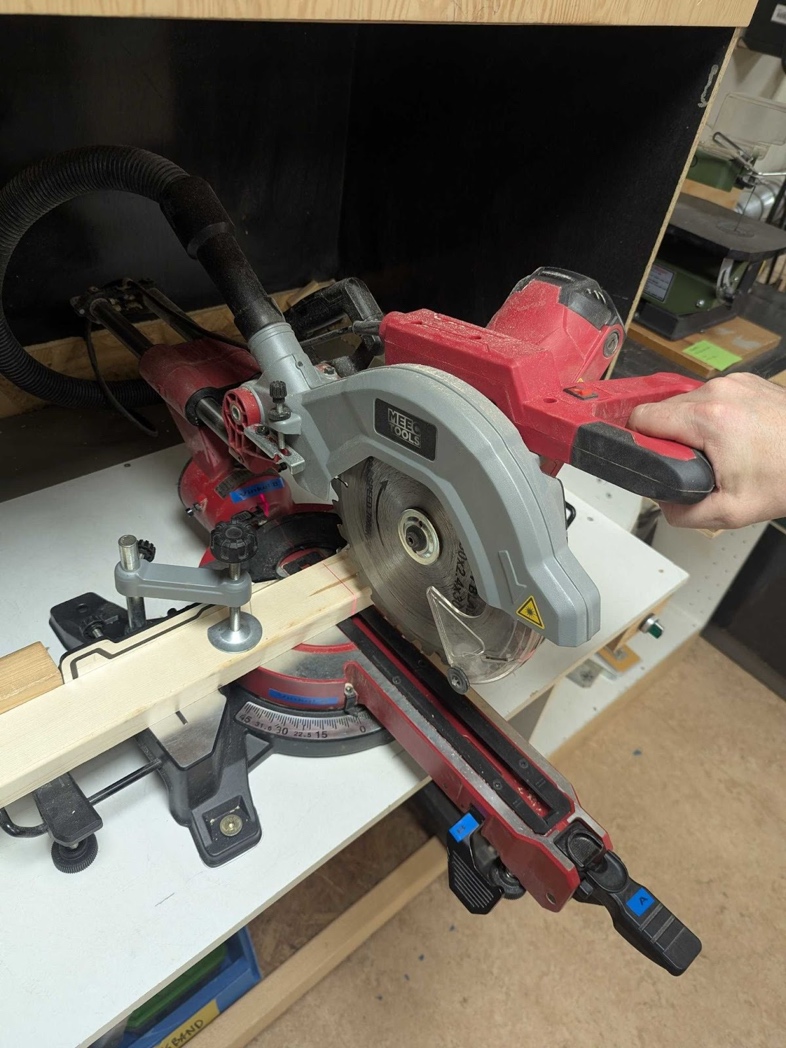

Kap- och gersåg

Kap- och gersågen används, som namnet antyder, för att kapa plank och reglar. Med kapa så menar man i detta sammanhang att man sågar tvärs över materialets längd. Gersågning innebär att man sågar i en bestämd vinkel. Denna såg kan vinklas både vertikalt och horisontellt.

• Det är kurskrav för att få använda denna såg. Gå träverkstadsintroduktionen för att få tillträde till sågen.

• Allt användande sker på egen risk, UMS ansvarar ej för maskinens skick. Kontrollera att allt är helt innan du börjar använda den.

• Använd hörselkåpor och skyddsglasögon

• Blir det bränt, ryker eller går trögt, STOP! Något är fel eller så gör du fel. Stanna upp och undersök. Du kanske måste välja en annan metod eller avstå.

• Kontrollera att kapämnet är fritt från spik och skruv!

• Långt hår ska hållas uppsatt. Inga lösa kläder eller lösa smycken.

Städning och spånsug

Det skapas massor av fint spån som far runt maskinen och det är därför vi har byggt en huv runt den. Dessutom finns det en dammsugarslang kopplad till maskinen som tillsammans med en slits i bakkant på kåpan är kopplade till spånsugen. Den startar automatiskt tillsammans med maskinen men man kan även slå på den manuellt med hjälp av brytaren på höger sida.

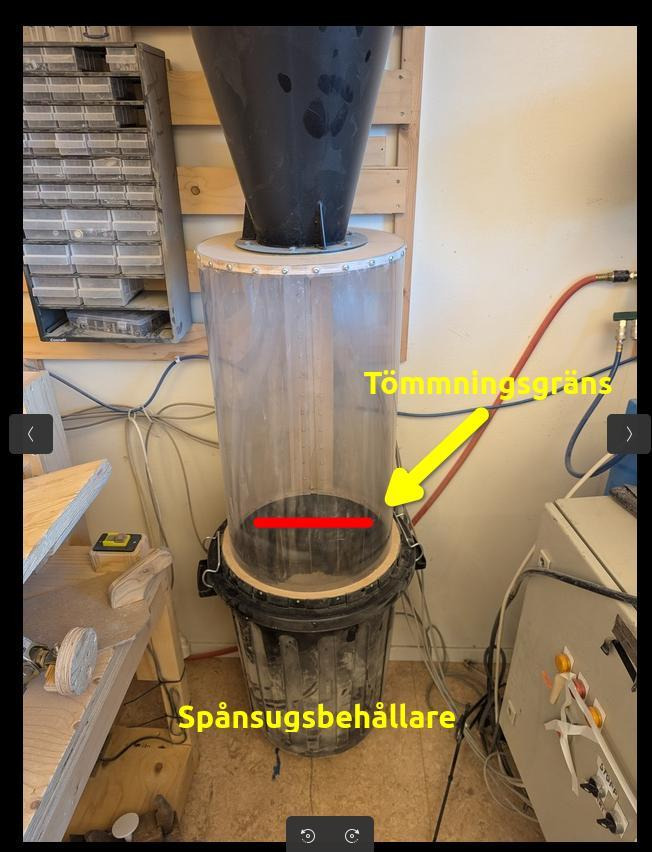

• Kontrollera att spånsugsbehållaren är tom innan du börjar. Töm vid behov. * #### Kontrollera att spånsugsslangen är inkopplad och har ett sug innan du börjar såga. Reglage för spånsugsautomatik: * #### Normalt läge är Auto, då startar spånsugen när du startar maskin. * #### Läge Till för att starta manuellt och för att kontrollera om suget fungerar. * #### Sätt alltid tillbaka reglaget på Auto.

Det blir lätt väldigt mycket spån på och runt om maskinen så det är viktigt att man städar efter sig. Om föregående användare inte har städat måste du städa för er båda när du är klar.

Expert-tips: Det är lite dåligt sug i det inbyggda systemet så det är lättare att städa maskinen med en fristående dammsugare alternativt med den slang som är kopplad till bandsågen. Det är bättre drag i den och den når fram om man sträcker den genom bandsågen!

Säkerhet

Som alltid; går det trögt när du arbetar ska du fundera över varför det gör det innan du börjar ta i för kung och fosterland. Vi använder maskiner för att underlätta arbetet och om det inte gör det betyder det att vi använder dem fel! Det kan finnas många orsaker till att något inte fungerar och oftast handlar det om att det är något man förbisett.

Alla cirkelsågar arbetar med mycket energi och hög hastighet på klingan oavsett om de är monterade i bänk eller ställning som den här är. Det ger raka snitt men det innebär också att det är mycket krafter involverade och att den väldigt fort skapar stora skador.

• Om det ryker eller luktar illa måste du SLUTA OMEDELBART oavsett varför!

• Använd hörselkåpor och skyddsglasögon. Du kan också behöva meddela andra i lokalen att de också kan behöva hörselkåpor.

• Det finns skydd runt klingan som till del hjälper dig att hålla fingrarna borta men använder man den på fel sätt så finns det inga skydd i världen som kan rädda dina fingrar.

• Höger hand är trivialt säker i och med att man håller sågen med den och som sades ovan är det säkraste sättet att såga ifall man kan fixera materialet i förväg och hålla vänster hand i fickan eller något.

• Om du håller i materialet skall du ALDRIG hålla handen närmare än 15 cm från sågytan. Tänk på att om biten du sågar lossnar och far iväg så kan rörelsen slå in fingrarna mot klingan när det händer. I slutet av dokumentet finns ett par exempel på vad man absolut INTE ska göra!

• Rör varken materialet eller delar av sågen förrän klingan har slutat rotera och stannat helt. Om det kapade materialet kommer i kontakt med den roterande klingan kan rörelsen slå in fingrarna mot klingan eller skjuta iväg stycket.

• Materialet MÅSTE ha ett stumt stöd av den bakre kanten på båda sidor om klingan. När den sågar trycks träet i klingans riktning med en påtaglig kraft och har den inte stöd så kommer den att kastas bakåt okontrollerat och risken för att du och / eller maskinen skadas är påtaglig.

• Om du upptäcker att sågen är trasig MÅSTE du informera om det i träverkstadskanalen på slack samt sätta en lapp på maskinen om felet.

• Kom ihåg innan du startar maskinen att alla vinklar i gerfunktionen är låsta och inte i något mellanläge. Och lämna inte maskinen med olåsta vinklar.

Användning

Maskinen låter så mycket att hörselskydd är nödvändiga och det är alltid bra att varna andra i rummet om det är någon som inte har kåpor på sig.

Även om maskinen sågar materialet i riktning från dig så är glasögon en bra försäkring mot saker som flyger runt. Den sågar med stor kraft och hög hastighet.

Försäkra sig om att du förstått vad som står i avsnittet Säkerhet! Sågen har mycket energi och kan skapa väldigt stora skador!

Förberedelser

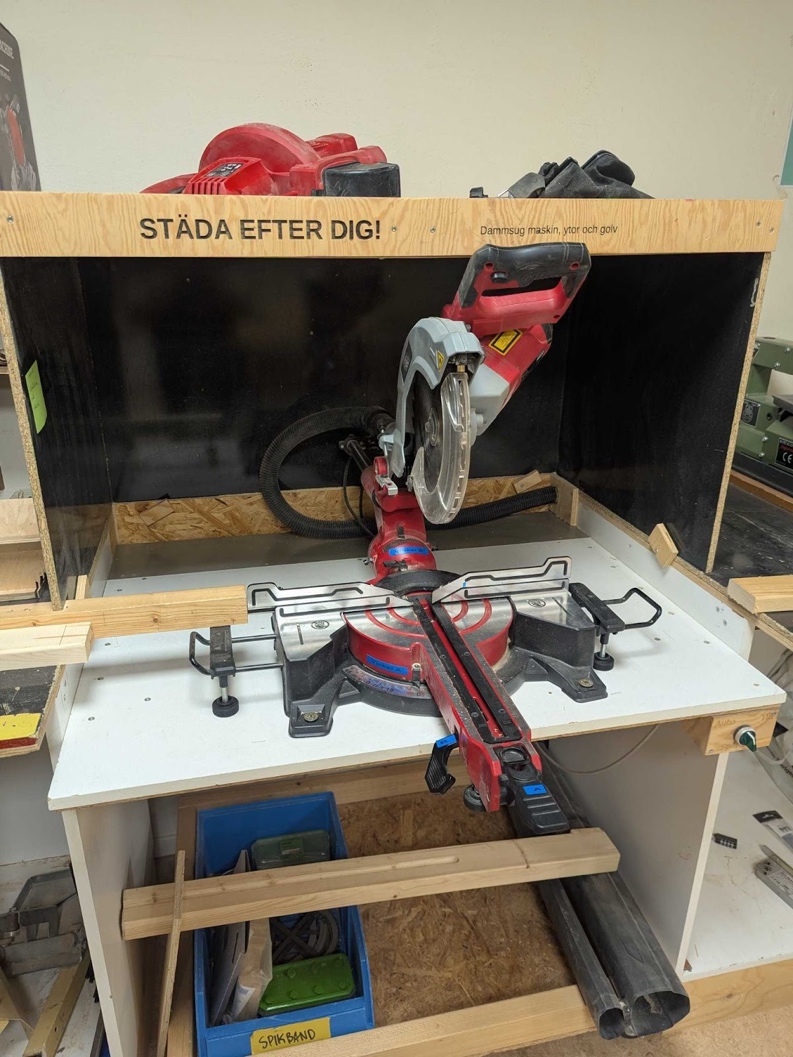

• Maskinen är fast monterad i en bänk med en kåpa som minskar spridningen av damm och spån.

• Maskinen har en stödbräda som används för att ge stöd åt längre bitar.

• Sågen är upphängd i en släde som gör att den kan skjutas framåt och bakåt. När man sågar skjuter man själva sågen genom materialet nedåt och framåt.

• Klingan har ett skydd av plast som flyttas automatiskt när man sänker sågen.

• En laser (nåja) markerar ut en linje som visar var den vänstra sidan av klingan kommer att såga. Har man markerat sitt material skarpt så kan man såga mycket exakt där man vill.

• Innan sågen används är det bra att kolla igenom så att maskinens inställningar verkligen står i 0-läge och är låst samt att storleken på ditt arbetsstycke kommer att fungera. Kontrollera också att det inte ligger en massa spån eller annat skräp lämnat från tidigare användare.

• Placera materialet så att det har stöd av den bakre kanten på båda sidor. Fixera materialet med spännskruven, eller med en tving, mot brädan. Detta för att undvika att ha händer i närheten av sågen när den är i drift. Mer om detta i avsnittet Säkerhet.

Kapa/såga

• Handgreppet har två knappar där fingerknappen startar motorn och där tumknappen är en säkerhetsspärr som måste tryckas in först för att fingerknappen ska fungera.

• Gör ett ”testsnitt ”med sågen avstängd. För sågklingan nedåt och framåt och känn att snittet känns bra. Lasersiktet tänds och släcks med en strömbrytare på toppen av sågen.

• Starta sågen och kapa ditt ämne.

• Generellt gäller att om klingan går trögt och du behöver trycka på, eller det luktar varmt/bränt så bör du sluta såga och lyfta handtaget till utgångsläge. Om det går onormalt trögt så är MER KRAFT i princip ALLTID FEL LÖSNING!!!

Tips för rena snitt: När man sågar är att börja med att göra ett grunt snitt i ytan av det man ska såga och sedan göra ett nytt snitt där sågen trycks hela vägen genom materialet. På så sätt minskar man risken för att träfibrer fransar sig i ytan av det man sågar.

Avsluta och städa

• Lämna alltid sågen med alla vinklar i 0°.

• Lägg tillbaka tvingar och andra verktyg på sin plats.

• Dammsug allt spån i och omkring maskinen samt golvet runt maskinen. Det här är en maskin som skräpar ner!

• Sätt alltid tillbaka reglaget för spånsugen på Auto.

• Kontrollera att ingenting är skadat och att allt kommer att fungera för nästa användare.

• Meddela på Slack om du misstänker att något saknas eller ha gått sönder.

Tjocklek på material

Tänk på att nedanstående är maximal räckvidd. Det finns en gräns för vad sågen klarar och som kan vara lägre när man sågar hårda material av ädelträ.

• Man kan kapa material som är upp till ungefär 30 cm breda.

• Konstruktionen är inte ideal för tjocka stycken men man kan kapa upp till 65 mm tjocka material lodrätt.

• Om man ställer sågen i vinkel blir den siffran lägre än 65 mm eftersom det är själva snittets längd som är begränsat. Vid 45° är gränsen ca 35 mm tjocka material.

Se nedan för inställning av vinklar.

Inställning för att såga i vinkel

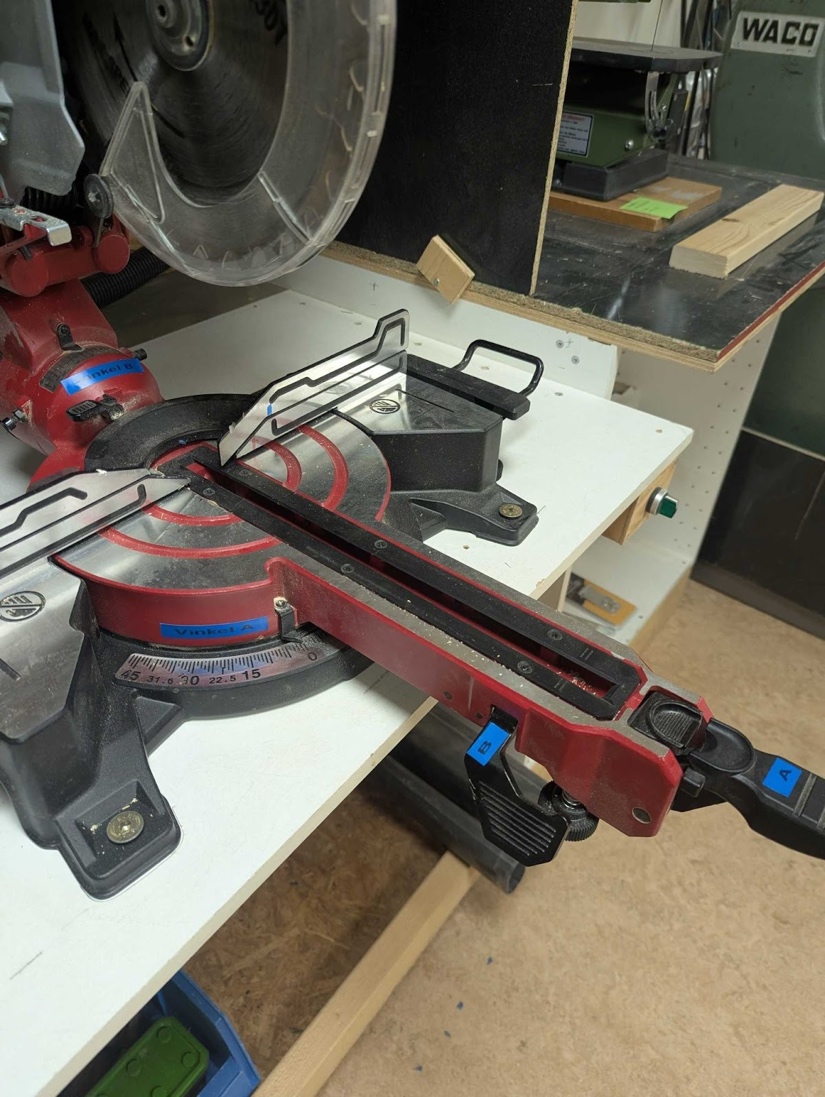

Det är som sagt en kapsåg med ger-funktionalitet. Inställningarna för sågens vinkel är märkta med: * “A” för vinkeln i förhållande till bakkant (horisontell) och * “B” för vinkeln i sågens riktning (vertikal vinkel).

Den horisontella vinkeln har steg som markerar 15, 30 och 45 grader eftersom det är vanliga vinklar att använda, men den kan givetvis ställas steglöst. Den horisontella vinkeln är lättare att ställa exakt än den vertikala och på detta exemplar är de fasta markeringarna mer exakta på den högra sidan.

Horisontell vinkel (A)

1.        Om den är nedfälld ska handtaget (A) fällas upp så att det är plant

2.        Tryck ner knappen framför hand- taget och skjut armen i sidled

3.        Fixera den önskade vinkeln genom att fälla ner handtaget

Vertikal vinkel (B)

1.        För handtaget (B) uppåt för att lossa spärren. (Det kan sitta lite hårt)

2.        Ställ In önskad vinkel genom att föra sågen i sidled

3.        Fixera vinkeln genom att låsa med handtag (B)

Kom ihåg att ställa tillbaka alla vinklar till 0, samt att de är låsta, när du är klar!!!

Viktig information om inställning av vinklar

Det finns en viktig sak att säga gällande inställning av olika vinklar. Det är väldigt sällan man har anledning att ställa sågen i vertikal och horisontell vinkel samtidigt. Om man nu ändå gör det så måste man vara uppmärksam på att det är fullt möjligt att ställa in vinklar som gör att klingan går in i delar av metallkonstruktionen och därmed förstör sågen!

Man kan plocka bort de övre delarna av bakre kantens stöd för att öka fri gång, men det finns ändå inga garantier för att man inte har ställt in sågen på ett kritiskt felaktigt sätt.

Som regel gäller alltså: OM du finner dig i situationen att du vill ändra vinkeln både horisontellt och vertikalt bör du tänka över en extra gång om det verkligen är enda sättet att lösa uppgiften på. Bordssågen är sannolikt ett bättre verktyg för den sortens uppgifter.

Skulle du ändå använda kap- och gersågen ställd på detta vis så har du ett extra ansvar att säkerställa att sågen inte kommer att gå in i den egna konstruktionen. Man kan köra den både för djupt och för långt bak när den är ställd i extrema vinklar.

Om det trots dessa varningar är så att du lyckas med att såga sönder material i sågen, så MÅSTE du anmäla detta och markera verktyget omedelbart. Ett trasigt verktyg kan bli farligt för andra att använda, så visa god kamratskap i verkstaden genom att anmäla incidenten och markera verktyget. det är ingen bra idé att låtsas som att inget har hänt eller att det nog var någon annan som orsakade skadan.

Övriga skruvar och rattar

Det finns ett antal andra skruvar och reglage som ställer saker såsom sågdjup och andra gränsvärden. Dessa ska inte behöva ändras på av andra än dem som ansvarar för sågens underhåll.

VARNANDE EXEMPEL!!!

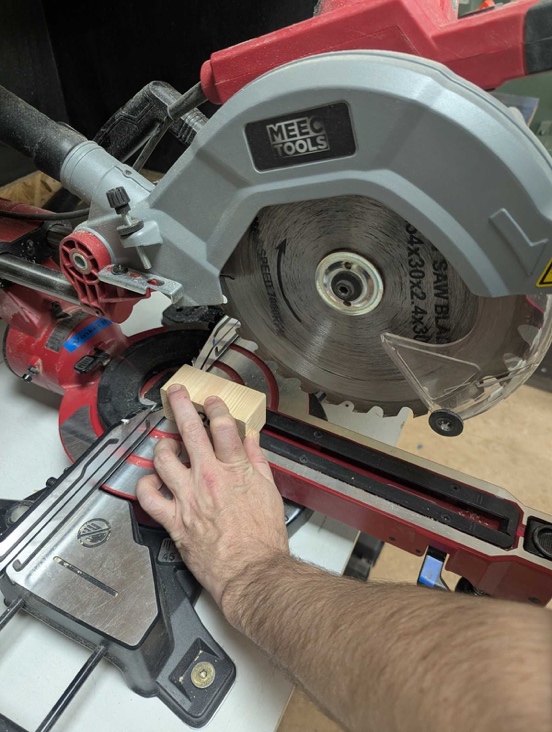

Exempel 1

Gör ALDRIG SÅ HÄR!!! Biten som sågas för liten och handen placerad alldeles för nära sågen. Det är stor sannolikhet att biten spricker eller av andra anledningar tappar stöd vilket får den att snärta iväg med våldsam fart. I så fall är det 50/50 på att fingrarna dras med in mot klingan. Det är inte heller någon bra idé att försöka spänna fast små bitar med kreativ användning av tvingar eller liknande. Det är inte bra om de far in i sågen heller då de kan sticka iväg som en projektil och skada dig, andra eller maskinen.

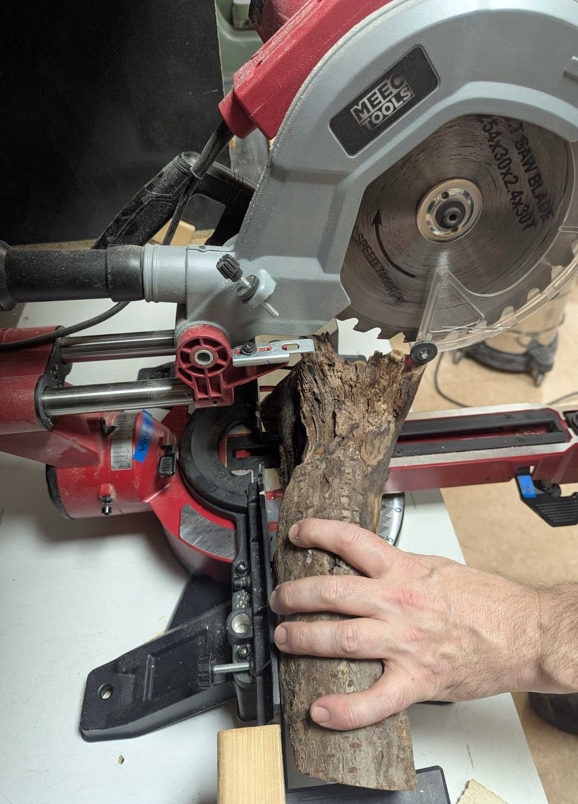

Exempel 2

Gör ALDRIG SÅ HÄR!!! Materialet inte något bra stöd av bakre kanten. Sågen riktar stor kraft ner i biten och den kommer att tryckas bakåt mycket mer än man klarar av att hålla emot med handkraft. Därtill har denna bit en rund form vilket är farligt. I och med att sågens kraft kommer verka mot toppen av biten finns risk för att den börjar rotera. När den väl börjar röra sig finns det sedan risk att det snitt man lyckats göra nyper om klingan och i så fall kommer det smälla till och fara bitar över allt och det är sannolikt att sågen, du och personer i närheten kan bli skadade.
