Kontursåg/figursåg Clas Ohlson

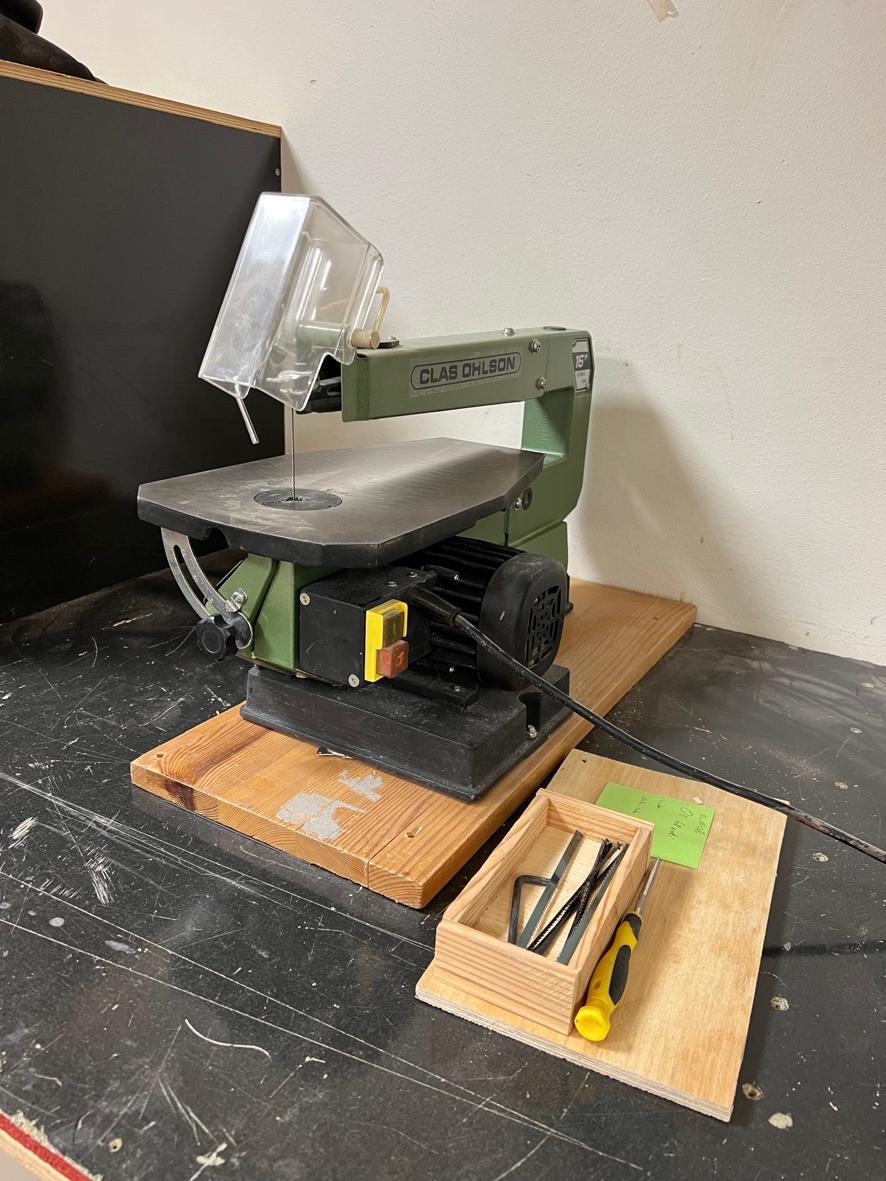

Kontursågen har ett fintandat och smalt sågblad. Sågen används för att såga konturer och komplicerade mönster i arbetsstycken i trä eller i tunnare plast. Sågen kan såga i upp till 50 mm tjockt trä men du får bättre resultat i arbetsstycken som är max. 25 mm tjocka.

Säkerhet och tips för ett bra resultat

Liksom med andra maskiner innebär hanteringen vissa risker. De riskerna minskar avsevärt om du följer nedanstående:

• Läs igenom och bekanta dig med hela bruksanvisningen. Lär dig sågens möjligheter, begränsningar och risker.
• Kontrollera att ingenting är skadat. Se till att rörliga delar är rätt inställda, att ingenting är sönder och att allt fungerar på avsett sätt.
• Bär alltid skyddsglasögon och vid behov hörselskydd.
• Håll arbetsplatsen ren. Belamrade arbetsytor och bord inbjuder till olyckor.
• Inga fingrar i närheten av bladet! Mata på med påskjutare i slutet av sågningen om arbetsstycket är litet.
• Se till att bladtänderna pekar neråt, mot bordet, och att bladet har rätt spänning.
• Mata inte arbetsstycket för hårt. Mata bara så mycket som sågbladet kan såga utan besvär. Sågen går bättre och säkrare med lagom matning.
• Var extra försiktig med mycket små, mycket stora eller oregelbundet formade arbetsstycken.
• Såga inte detaljer som är för små att hålla i handen.
• Var försiktig vid sågning av arbetsstycken som kan vagga på arbetsbordet under sågningen. Använd lämpligt stöd för säkerhets skull.
• Ställ in sågen och gör alla justeringar med strömbrytaren på OFF och dra ur stickproppen.
• Fäll ner skyddskåpan så att du inte klämmer fingrarna när armen med sågbladet rör sig upp och ner.
• Använd ENDAST sågblad av rätt typ och storlek.
• Blir det bränt, ryker eller går trögt, STOPP! Något är fel eller så gör du fel. Stanna upp och undersök. Du kanske måste välja en annan metod eller avstå.
• Kontrollera att kapämnet är fritt från spik och skruv!

Välj rätt typ av sågblad

Sågbladet ska vara 125 mm långt och ha små stift i båda ändarna.

• Breda blad gör det enklare att såga rakt, men det är svårt att såga spikrakt på denna såg.
• Tunnare blad gör det enklare att såga fina konturer.
• Tänk på att tunna blad lättare går av.
• En bra regel är att välja en såg där minst tre tänder motsvarar arbetsstyckets tjocklek.
• Se avsnitt nedan som beskriver hur du byter blad.

Kontursågning

Med kontursåg kan man såga besvärliga kurvor som andra sågar inte klarar av. En kontursåg kan även användas för kapning, klyvning och snedsågning. Tänk på följande när du sågar med kontursåg:

• Sågen sågar inte av sig själv. Det är du som matar arbetsstycket mot bladet och låter sågen såga medan du matar på.

• Du måste mata SAKTA, därför att tänderna är väldigt små och de skär BARA när de rör sig nedåt. Om du matar för fort är det lätt hänt att bladet brister.

• Även om sågen kan såga i upp till 50 mm tjockt trä får du bättre resultat i arbetsstycken som är max. 25 mm tjocka. I tjockare virke än 25 mm måste du mata väldigt sakta och tänka på att inte böja eller vrida bladet.

• Var försiktig när du backar sågbladet ur ett sågspår. Bladet kan fastna i spåret. Ställ strömbrytaren på OFF och slå i lämplig kil i sågspåret för att göra det något bredare. Därefter kan du slå på strömmen och försöka backa med arbetsstycket.

• Förr eller senare slits tänderna på sågbladet ut. För bästa resultat måste du därför byta blad ganska ofta.

• Kom ihåg att bladet gärna vill följa ådringen i träet - minsta motståndets lag. Du kan motverka det genom att titta på hur årsringarna går och styra träet förbi sågbladet.

• När du sågar i ett tjockt arbetsstycke måste du mata sakta och ev. backa stycket någon mm då och då så att sågspånen rensas ut ur sågade skåran.

• När du sågar i hårda träslag, tänk på att mata sakta.

• Det lilla blåsröret (när det fungerar) blåser bort spån från arbetsytan.

Om du inte är van vid att kontursågning tar det givetvis lite tid att lära känna sågen och lära sig hur såg och arbetsstycke samverkar. De sågblad som används vid kontursågning är ömtåliga, inte samma typ som de som finns på handsågar och cirkelsågar.

Utsågning av komplicerade mönster

En sak som bara en kontursåg klarar av är att såga ut komplicerade mönster inne i ett arbetsstycke. Sådana arbeten gör man på följande sätt.

1. Borra ett 6–7 mm hål mitt i arbetsstycket på ett ställe som inte ska ingå i slutresultatet.
2. Ställ strömbrytaren på OFF och dra ur stickproppen.
3. Ta ur sågbladet. (Se avsnitt Isättning och byte av sågblad.)
4. Lägg arbetsstycket på bordet med det borrade hålet över hålet för iläggsbrickan.
5. Sätt dit bladet igen genom arbetsstycket med tänderna neråt och spänn bladet.
6. Kolla noga att arbetsstycket INTE är i kontakt med bladet innan du slår på strömmen och börjar såga!
7. Såga.
8. Efter sågningen slår du av strömmen. Ta bort sågbladet, ta undan arbetsstycket och sätt dit sågbladet igen.

Såga med vinklat bord

Bordet kan vinklas för att såga sneda snitt.

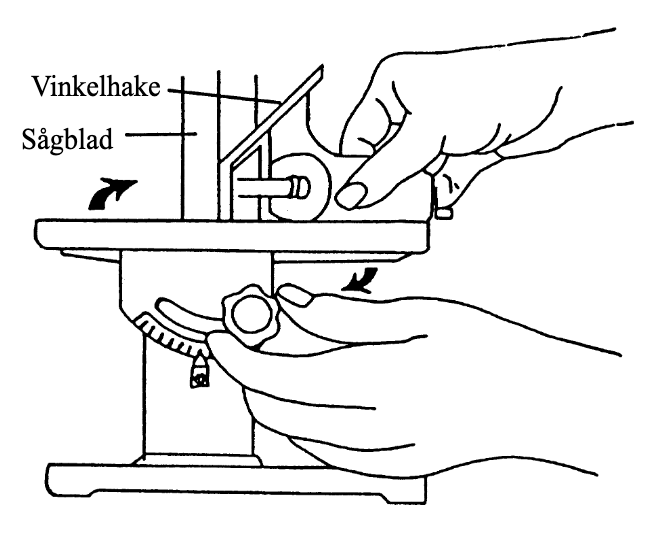

• Lossa på ratten och vinkla bordet enligt figur A.
• Kontrollera att arbetsstycket inte är alltför tjockt.
• Återställ alltid sågbordet i 0° vinkel när du är klar.

Figur A

Vanliga problem/Att tänka på

Du lyckas bäst om du matar ämnet sakta och inte tvingar bladet åt sidan.

Bladen brister

Bladet går snett

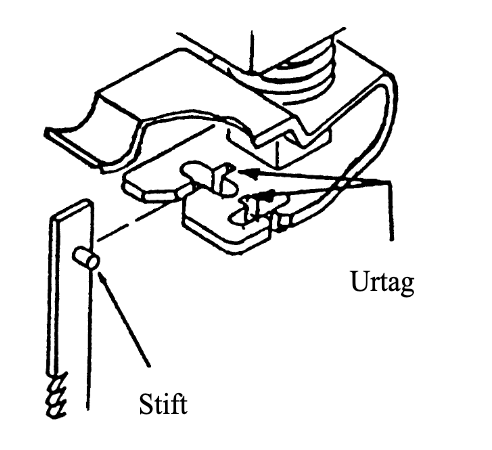

Isättning och byte av sågblad (med stift)

Figur B

Använd alltid sågblad med stift och kontrollera att tänderna pekar nedåt.

1. Ställ strömbrytaren på OFF och dra ur stickproppen innan du gör några justeringar.

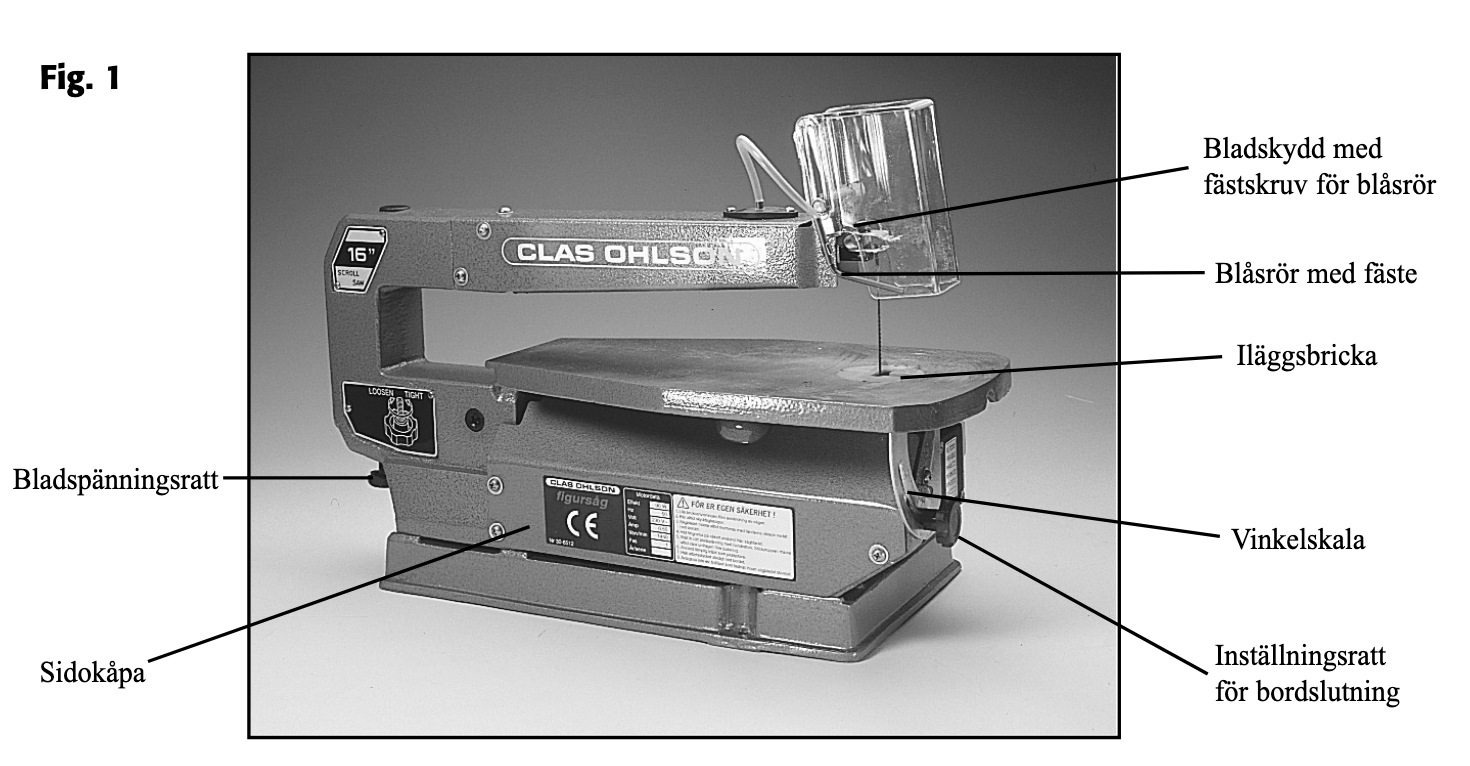

2. Ta bort bladspänningen genom att vrida spännratten (Fig 1) två hela varv åt vänster (moturs).
3. Tryck upp den runda iläggsbrickan underifrån med fingrarna.
4. Tryck sågens överarm lätt nedåt och håll samtidigt säkert i bladet så att stiften upptill på bladet kan hakas ur bladhållaren. Sen är det en enkel match att haka ur stiften ur den nedre bladhållaren och lyfta ut sågbladet genom urtaget i bordet.
5. Se till att det nya sågbladets TÄNDER PEKAR NEDÅT. Sätt in det nya sågbladets nedre stift i bladhållaren så att de går in i urtagen på hållaren. Håll stadigt i bladet och tryck lätt ner sågens överarm medan du matar in sågbladets övre stift i urtagen på den övre hållaren. Se till att stiften verkligen går in i urtagen.
6. Tryck in iläggsbrickan igen och spänn bladet genom att vrida inställningsratten (17) åt höger tills du känner att sågbladet har rätt spänning.
7. Kontrollera än en gång att bladstiften sitter rätt i urtagen på de två bladhållarna.

Anmärkning:

Titta på bladhållarna när du tagit bort sågbladet. Då ser du att man kan sätta i bladet på två olika sätt: för sågning framifrån och från sidan. Sågning från sidan blir aktuell vid arbetsstycken större än 400 mm.

VIKTIGT: Såga från sidan ENDAST när bordet står på 0° vinkel.

Felsökning

Avsluta och städa

• Lämna alltid sågbordet i 0° vinkel.
• Kontrollera att ingenting är skadat och att allt kommer att fungera för nästa användare.
• Lägg tillbaka sågblad och verktyg på sin plats.
• Dammsug allt spån i och omkring maskinen samt golvet runt maskinen.
• Meddela på Slack om du misstänker att något saknas eller har gått sönder.

Vård

Motorn är permanentsmord. Försök därför inte att smörja motorlagren eller någon annan motordetalj.

Vaxa in arbetsbordet då och då. På så sätt glider arbetsstycket lättare.

Efter var femtionde drifttimme bör du smörja övre och undre armen med SAE 20-olja. Ta först bort skruvarna (nr 8 på sprängskissen i slutet).

Övrigt

Komplett manual från Clas Ohlson:

https://www.clasohlson.com/medias/sys_master/9542670155806.pdf
