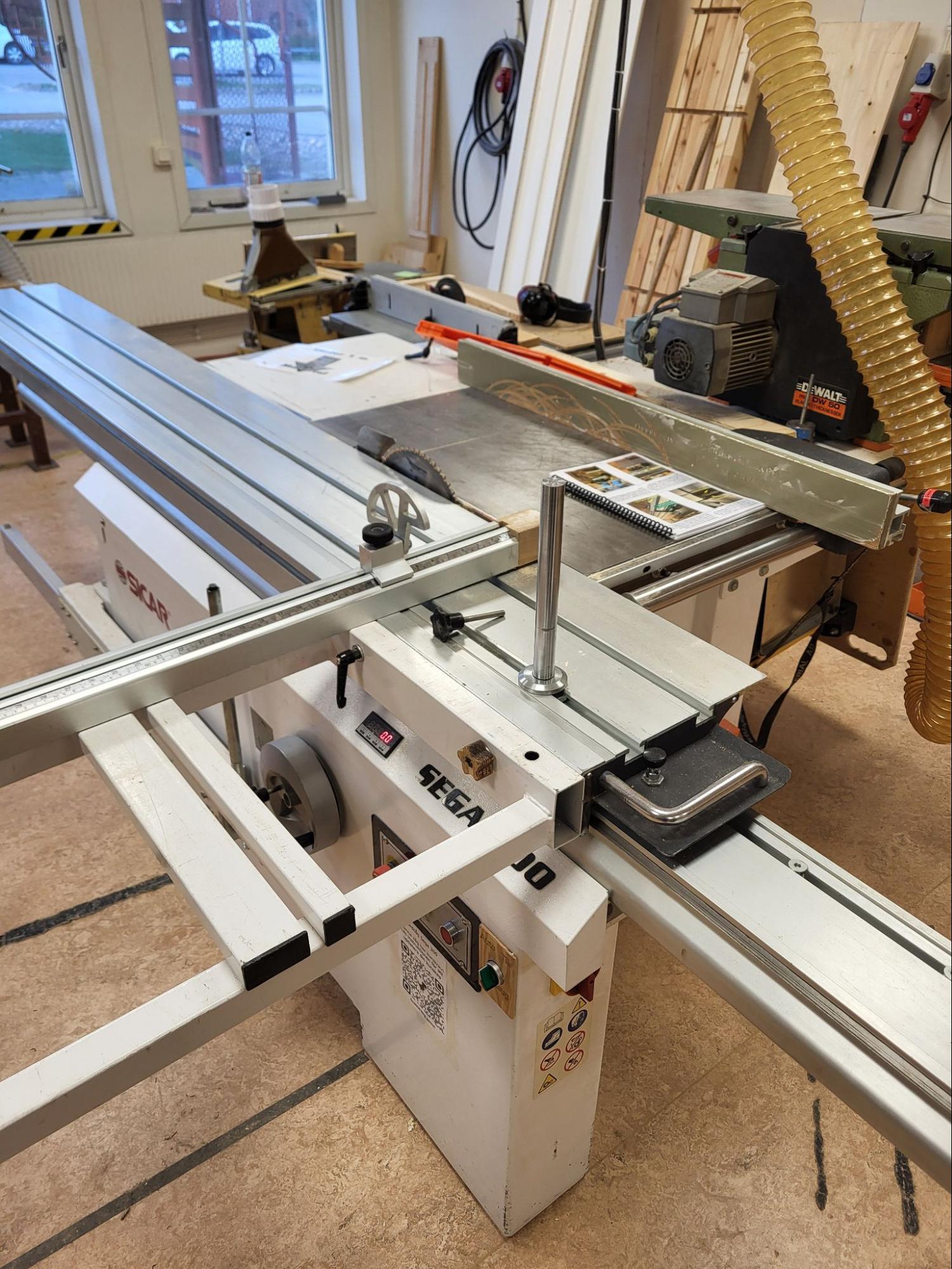

Bordssåg stor Sega 300

Det får endast sågas trä eller plast på sågen. Sågen används främst till att såga skivor eller klyva reglar/brädor men kan även göra annat som tex. spåra, rikta och göra urtag. Klyva är exempelvis när man delar en lång bräda på längden. Kapa är när man sågar brädan tvärs över. Kap- och gersågen kan vara ett bättre alternativ än bordssågen om man ska kapa ämnen.

• Det är kurskrav för att få använda denna såg. Gå träverkstadsintroduktionen eller be någon som är väl kompetent på sågen att ge dig en genomgång.
• Allt användande sker på egen risk, UMS ansvarar ej för maskinens skick. Kontrollera att allt är helt innan du börjar använda den.
• Använd hörselkåpor och skyddsglasögon
• Blir det bränt, ryker eller går trögt, STOPP! Något är fel eller så gör du fel. Stanna upp och undersök. Du kanske måste välja en annan metod eller avstå. Samma sak när det luktar för mycket.
• Kontrollera att kapämnet är fritt från spik och skruv!
• Använd INTE bordssågen för små ämnen eller höga, sneda eller hårda ämnen. Ämnet ska kunna ligga stabilt vid arbete.
• Stå inte rakt bakom klingan.  (Se nedan)
• Innan start kolla att det finns inga hinder på bordet som skulle kunna blockera ditt ämne eller släden. Kolla att släden kan röra sig fritt.
• Ha inte lösa smycken, hår eller kläder vid användande.

Förberedelser

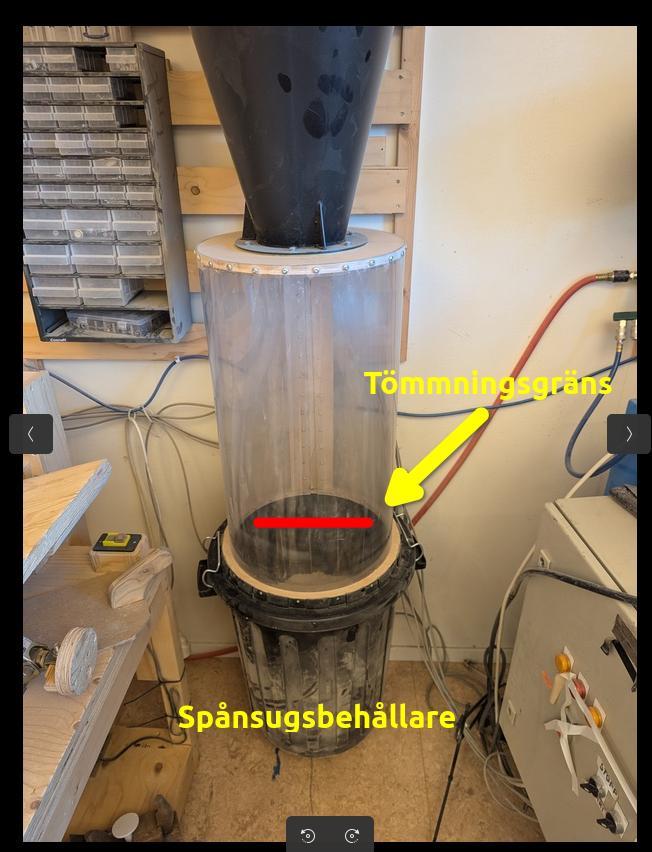

Kontrollera att spånsugsbehållaren är tom innan du börjar. Töm vid behov.

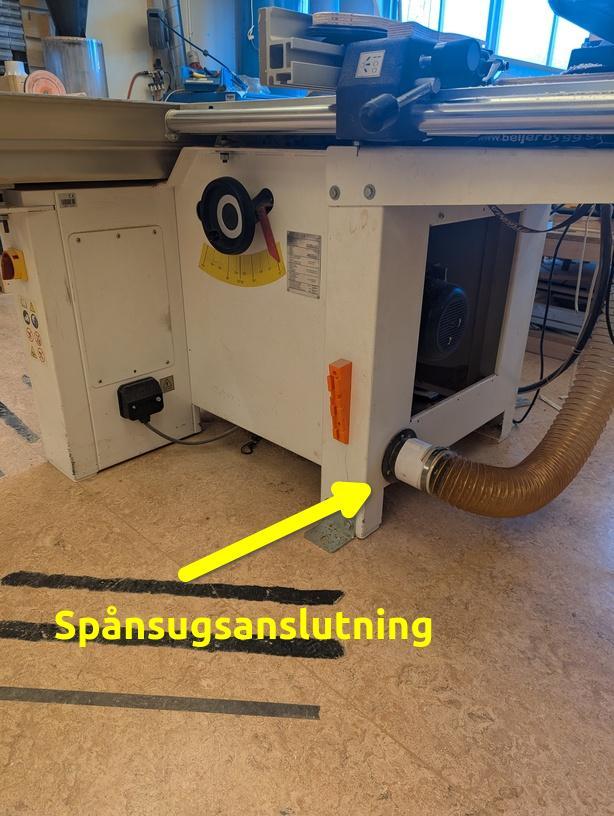

Kontrollera att spånsugsslangen är inkopplad.

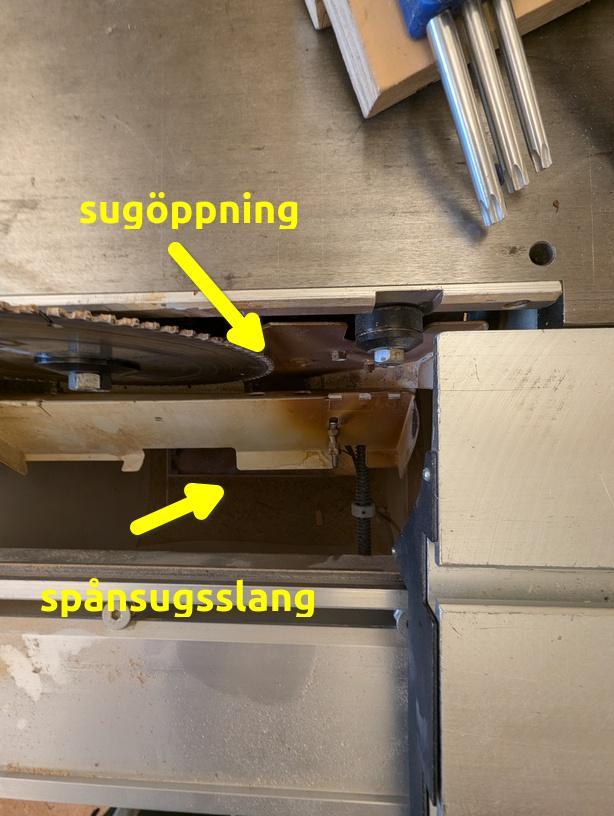

Kontrollera att det inte är stopp i öppningen till spånsuget. Om så är fallet måste du rensa:

• Tryck in nödstopp.

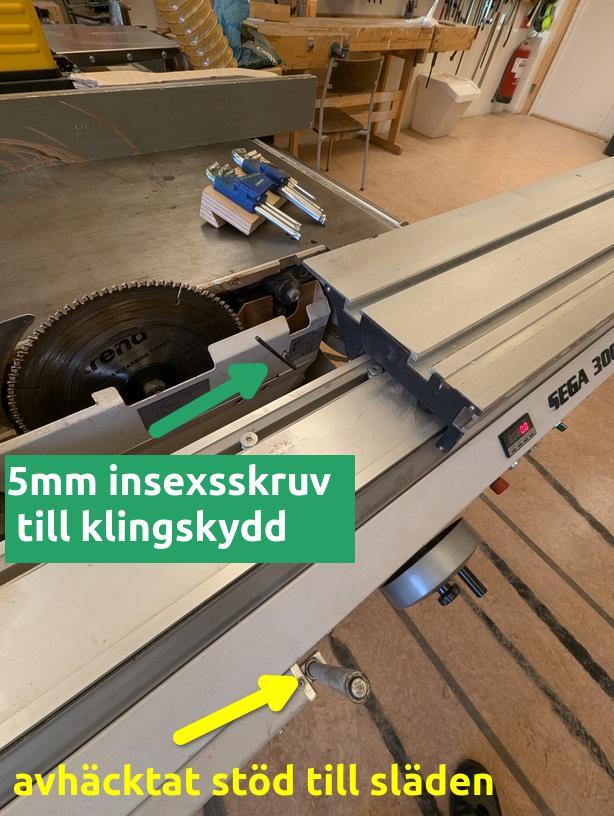

• Häkta av stödet till släden så att du kan skjuta fram släden hela vägen fram.
• Vik sedan ned klingskyddet och kolla om det finns bråte som täpper till slangen.
• Rensa vid behov genom att haka loss slangen för att rensa, eller dammsuga.
• Skruva på knappen för nödstopp för att återställa stoppet.

Klingskyddet skruvas loss med en 5mm insexnyckel.

Notera: Skruvas den inte in ordentligt vid återmontering kommer sågen EJ att starta.

Är det täppt i slangen under kan denna lätt hängas av och rensas då den endast hänger i en lös skruv.

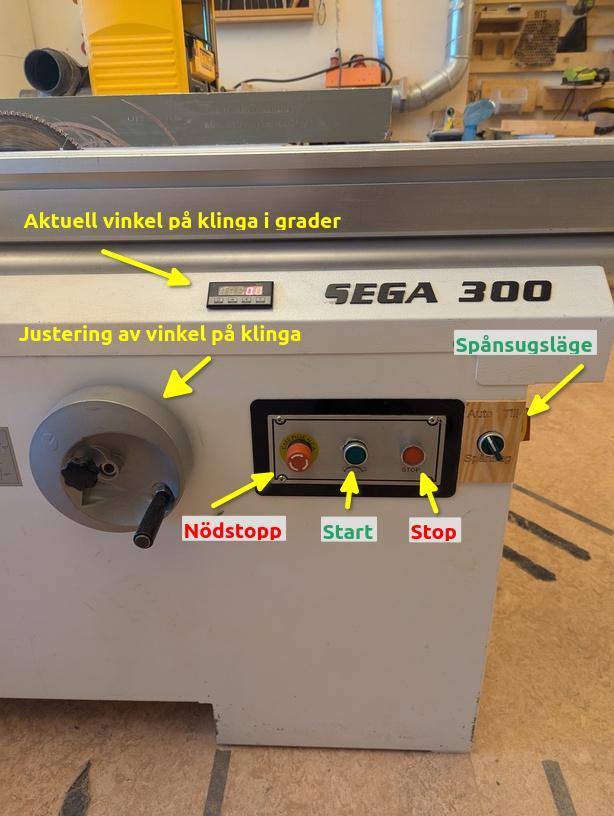

Spånsugsvredet: “Auto” startar automatiskt suget när sågen startas. ska starta vid körning av såg. Använd “Till läget” vid städning eller hyvling.

Ställ alltid tillbaka vredet till “Auto”!

Maskinen stängs alltid av med stoppknappen. Nödstopp är för nöd eller underhåll .

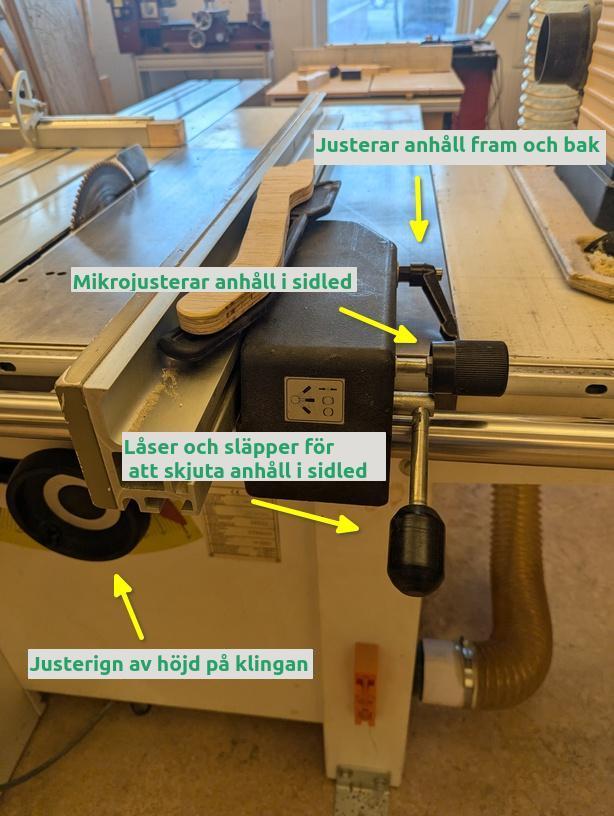

Justering av klinghöjd: Justera klingans höjd med vreden. Avsluta alltid med att höja lite, annars kan klingan sjunka vid körning.

Justering av anhåll: För att mikrojustera anhåll skall låsspaken tryckas uppåt. Efter mikrojustering skall anhåll låsas med spaken nedåt.

Kapning vs. Klyvning

Beroende på ämnets dimensioner och hur du vill såga den, kommer du antingen göra en kapning (tvärsnitt) eller en klyvning (längdsnitt).

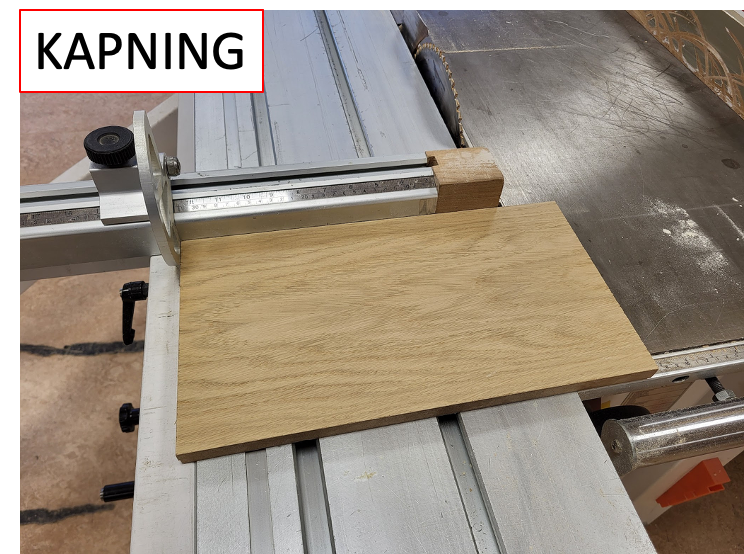

För kapning står man till vänster om klingan och använder släden och slädens anhåll.

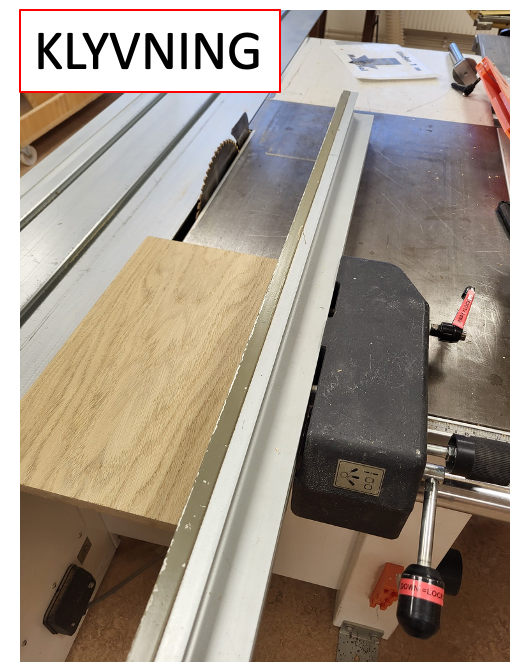

För klyvning, står man vanligtvis till höger om klingan och anvädner det högre anhållet. Anhållet skall vara låst så den inte rör på sig under klyvningen.

Tumregeln är att merparten av ämnet ska vara på samma sida av klingan som du själv, och anhållet ska ge stabilt stöd på ämnets längre sidor.

Varning: Använda ett anhåll åt gången. Den som inte är i bruk skall ställas in så den inte blockerar. Använd aldrig båda anhållen samtidigt då det finns en risk att ämnet kommer i kläm mellan att anhåll och klingan, den kan då kastas bakåt och orsaka skada.

Kapning

Vid kapning, bestäm kapmetod. Justera bordets anhåll till ditt behov. Många gånger räcker det med att lägga ämnet mot slädens anhåll och sikta din markering mot klingan.

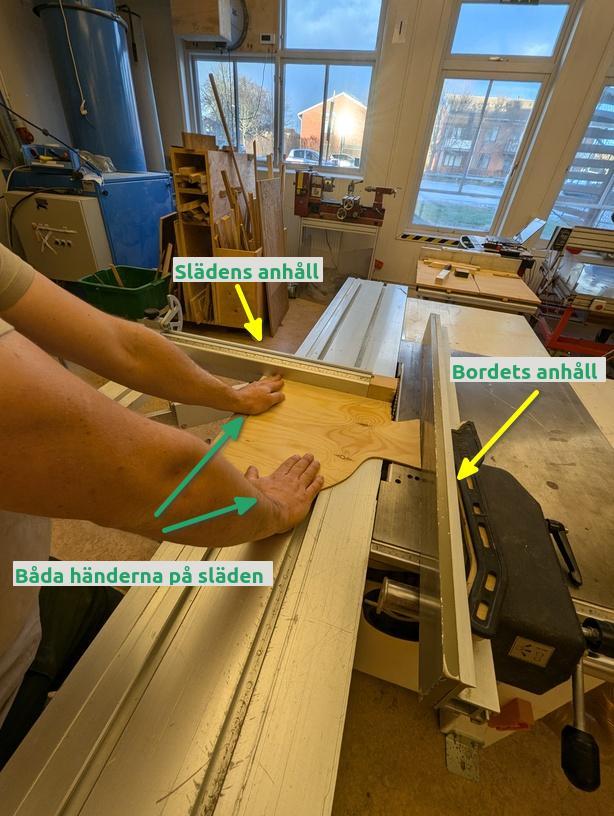

När du kapar med släden - ha alltid båda händerna på släden och tryck kapämne lätt mot det anhåll du använder.

Notera att du ska stå vid sidan av sågen!

Tryck lätt och låt ämnet glida genom klingan tills det har kommit helt genom klingan.

Stäng av maskinen.

Vänta tills klinga stannat helt.

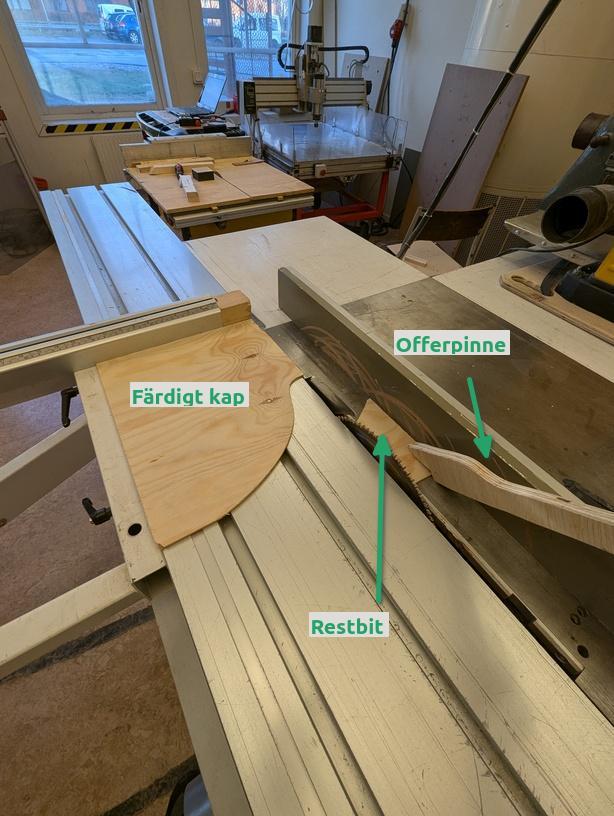

Ta bort biten som är nära klingan med en offerpinne.

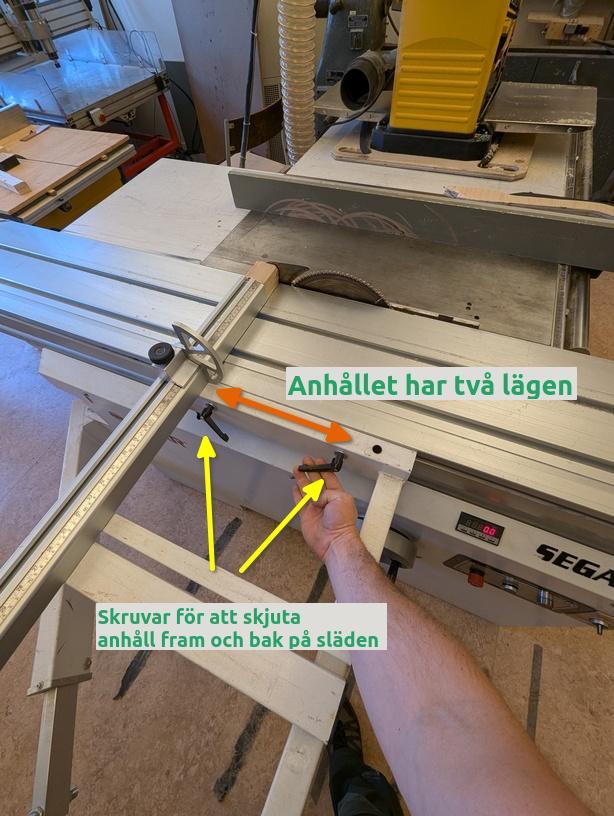

Vid kapning kan slädens anhåll monteras i två olika positioner.

• Anhållet mellan användaren och kapämnet.

• Kapämnet mellan användaren och anhållet.

Bilden visar anhåll i bortre position så kapämnet är mellan användaren och anhållet. Båda positioner har sina för- och nackdelar, tänk till hur du vill vill kapämnet ska ligga innan start.

VARNING FÖR KAST!

Det finns alltid risk att ämnet fastnar i klingan och kastas mot dig! Beräkna risken och stå aldrig framför klingan.

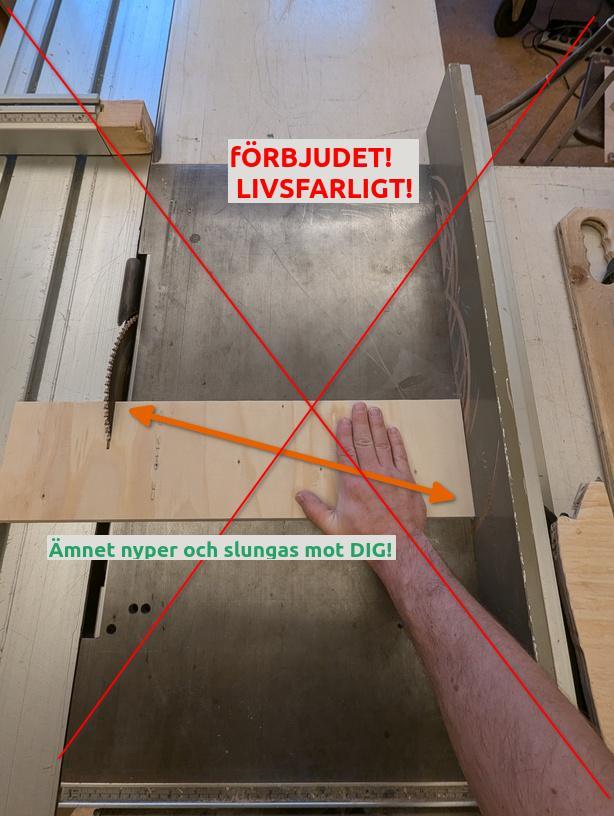

Du MÅSTE tänka till när du använder bordets anhåll! Försöker du kapa något som är avsevärt bredare än vad det är långt som denna skiva eller också en bräda på bredden är de ENORMT stor chans att den råkar vinkla sig lite och nyper fast mellan klinga och anhåll. Då kommer klingan kasta ämnet rakt på dig eller någon annan.

Klyvning

Släden låsas och slädens anhåll tas av. (Glöm inte att montera tillbaka anhållet när du är klar.)

Klyvkniven måste monteras bakom klingan.

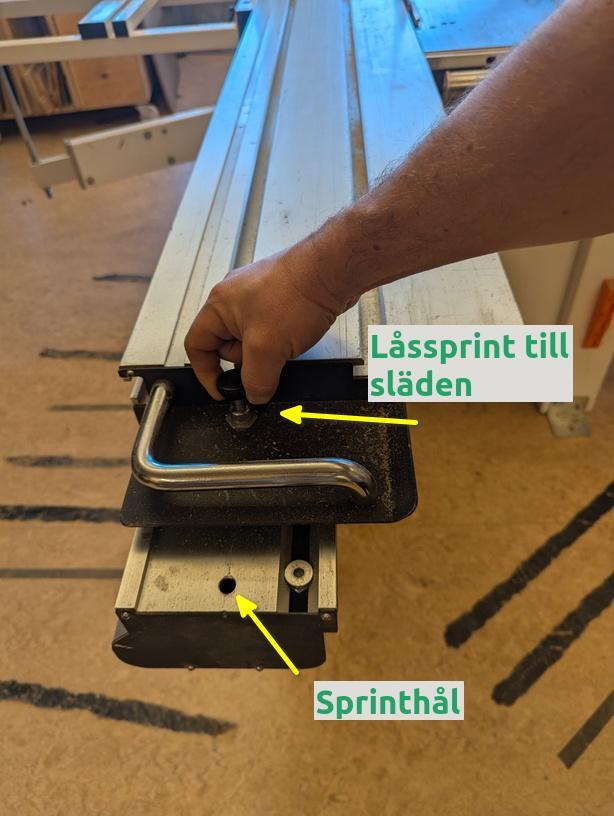

Lås släden: Lyft och vrid sprinten 90 grader. Skjut sakta släden mot sprinthålet tills sprinten går i och låser. Gör motsatt för att låsa upp släde.

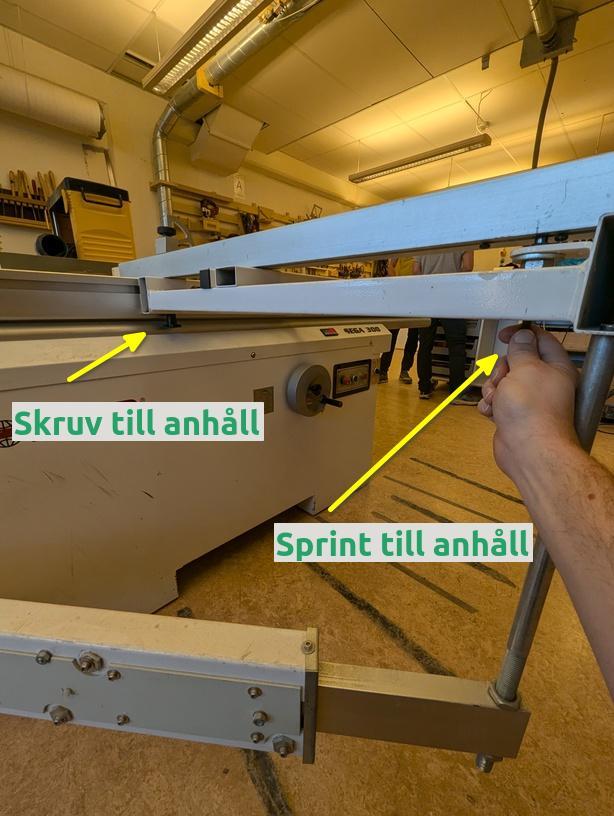

Montera av slädens anhåll genom att skruva av skruven till anhållet och lyfta av anhållet från sprinten.

Vid återmontering se till att slädens anhåll ligger på sprinten och skruva fast anhållet.

Justera klingan på någon cm ovanför ämnets höjd.

Justera bordets anhåll på rätt avstånd. Kontrollera att bordets anhåll verkligen är parallellt med klingan. (Se nästa bild.)

Klyv genom att trycka ämnet mot anhållet och föra ämnet genom klingan. Händerna skulle inte komma närmare än 10-15cm “sideways” till sågbladet. Använd offerpinne om händerna riskerar att komma nära klingan.

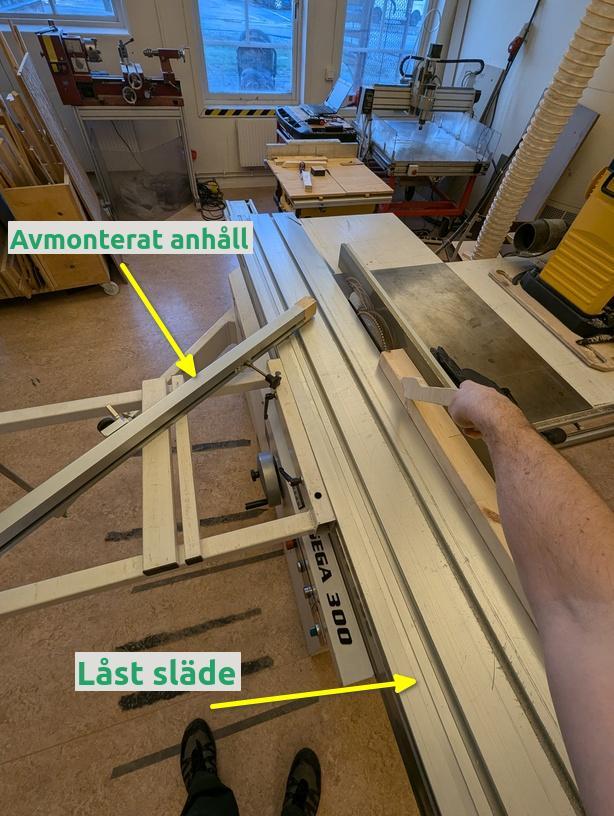

Bildtexten poängterar att anhållet ska vara avmonterat, men lämna inte anhållet som på bilden. Släden/arbetsbordet ska alltid vara rent.

Notera: Små bitar kan INTE sågas i bordssågen. Biten på bilden är minsta laget.

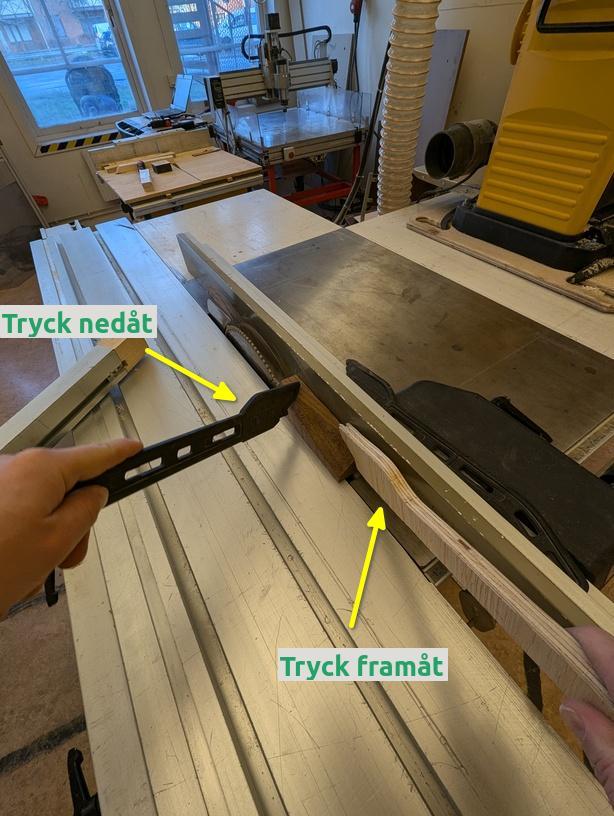

För mindre bitar måste du använda två offerpinnar; en som trycker ämnet nedåt och en som för ämnet fram mot klingan

Använd INTE bordssågen för höga, sneda eller hårda ämnen.

Städa, plocka undan, kontrollera spånkärl

Rensa insuget vid klingan när du är klar!

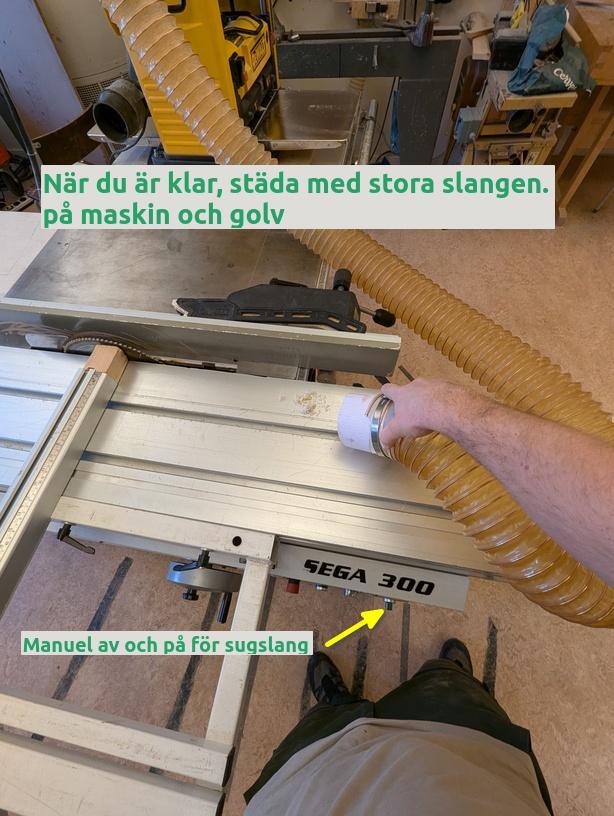

Ta loss den stora slangen, sätt vredet på “Till” och dammsug på och runt sågen.

Avsluta med att sätta spånsugen på “Auto”.

• Kalibreringar av anhåll och såg bör endast göras av de som blivit utbildade på det.
• Byte av klinga bör endast göras av de som är utbildade på det.
• Går något sönder eller fungerar dåligt? Felanmäl i slack eller till någon ansvarig. Lägg en lapp på sågen som berättar detta för nästa användare!
• Happy cutting mate
