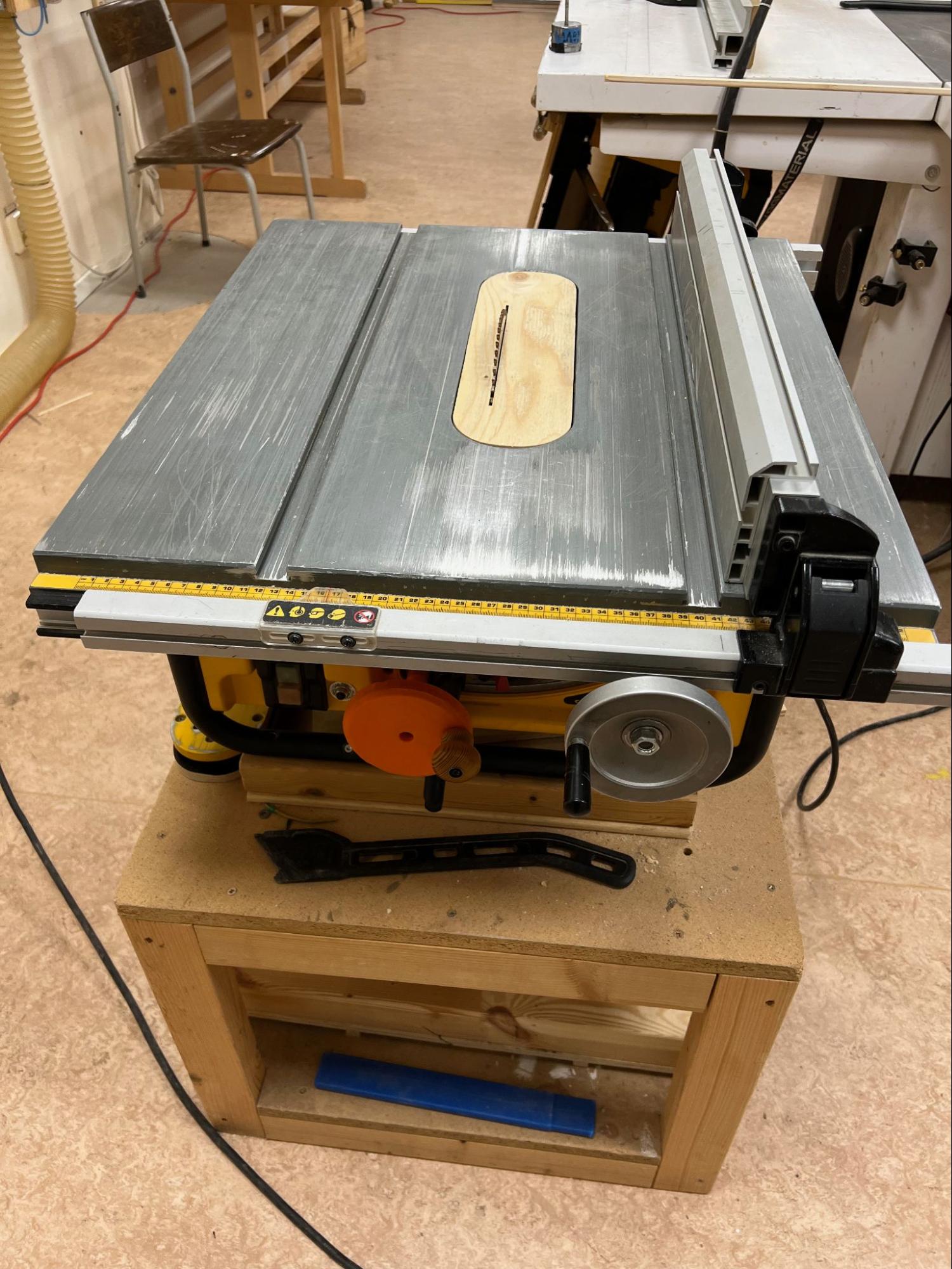

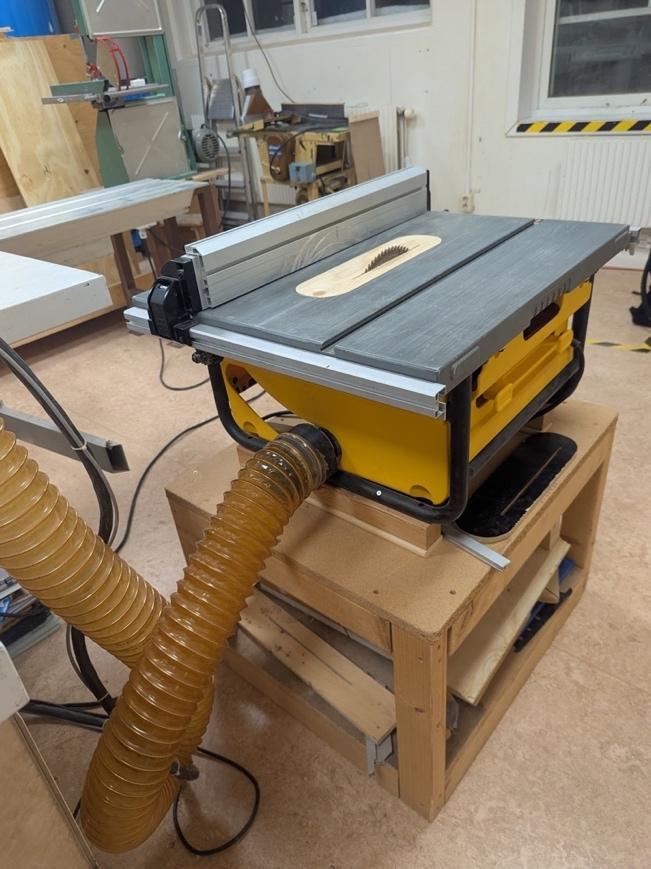

Bordssåg DeWalt

Bordssågen använder du för att klyva brädor eller mindre skivmaterial till önskad bredd. Sågen är inte lämplig när du ska längdkapa. Använd då istället kap- och gersågen.

• Det är kurskrav för att få använda denna såg.

• All användning sker på egen risk, UMS ansvarar inte för maskinens skick. Kontrollera att allt är helt innan du börjar använda bordssågen.

• Använd hörselkåpor och skyddsglasögon. Se till att du inte har något löst på armarna som kan fastna i klingan under sågningen, till exempel långärmad tröja, armband, etc.

• Blir det bränt, ryker eller går trögt, STOPP! Något är fel eller så gör du fel. Stanna upp och undersök. Du kanske måste välja en annan metod eller avstå.

• I denna såg får du kapa trä och plast.

• Kontrollera att kapämnet är fritt från spik och skruv!

Spånsug och elanslutning

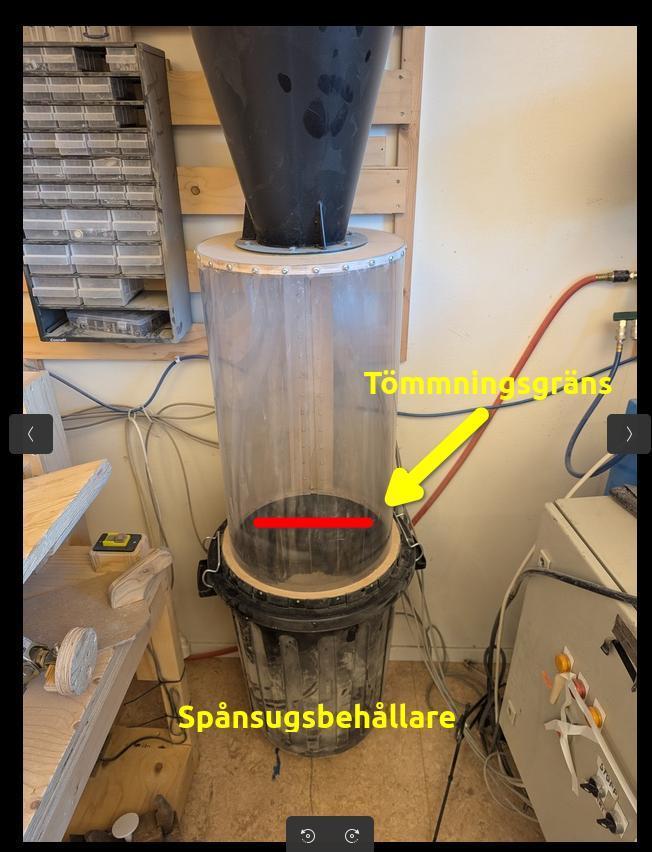

Kontrollera att spånsugsbehållaren är tom innan du börjar. Töm vid behov.

Kontrollera att spånsugsslangen är inkopplad. Du måste städa på och omkring maskinen när du är klar, trots att spånsugen är inkopplad.

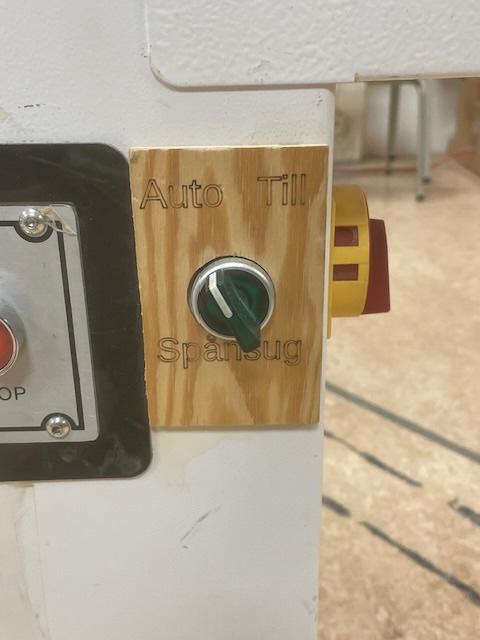

Slå på spånsugen på kontrollpanelen för stora bordssågen. Spånsugen startar automatiskt när lilla bordssågen startas.

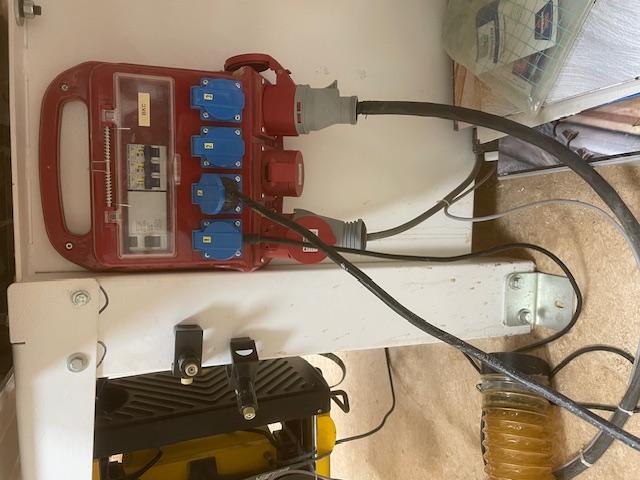

Kontrollera att stickkontakten är ansluten.

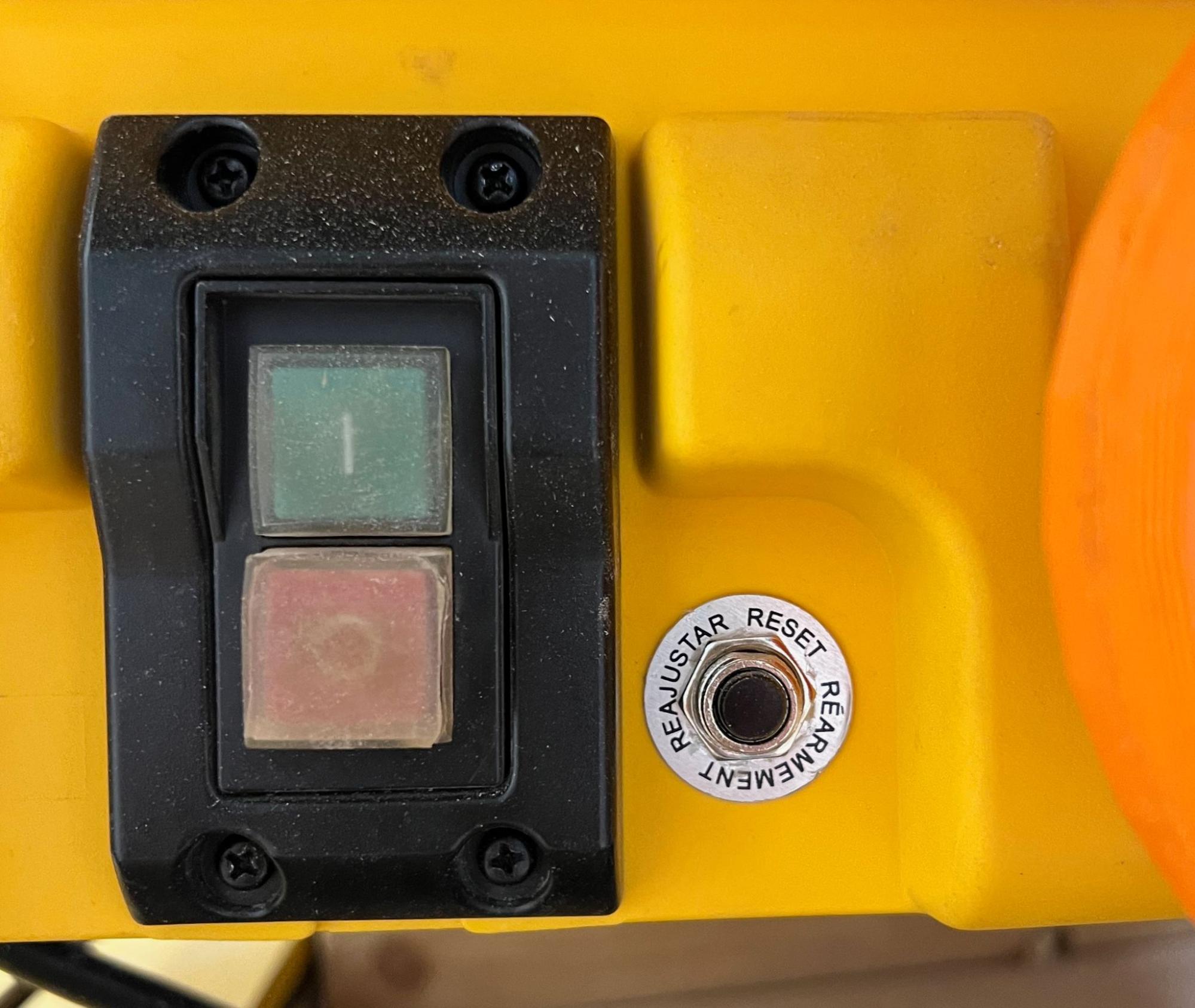

Om sågen inte startar trots att den är ansluten kan automatsäkringen ha löst ut (lilla svarta knappen bredvid stop och start). Om säkringen löser ut under användning måste du ta bort arbetsstycket innan du återställer och startar om sågen. Återställ säkringen genom att trycka in den svarta knappen.

Grundläggande användning

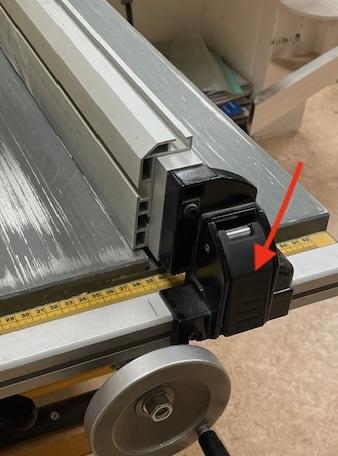

Anhållet är grunden i klyvsågen och det som reglerar klyvbredden. Lossa och sätt fast anhållet i arbetsbordets inställningsskena med hjälp av spännen på vardera sida.

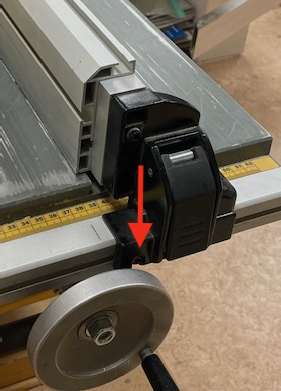

Placera anhållet med urtaget över positionsskruven innan du spänner fast det.

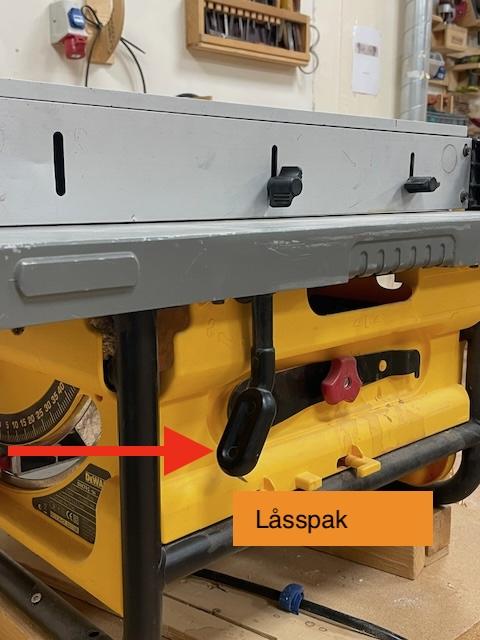

Lås och öppna anhållet med den svarta spaken som sitter på höger sida under sågbordet.

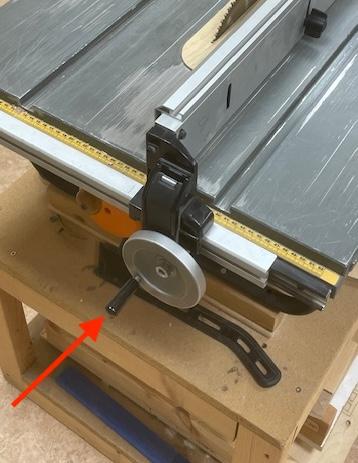

Ställ in bredden genom veven framför anhållet. Obs! Det ska gå lätt att veva, om det inte gör det är anhållet fortfarande låst.

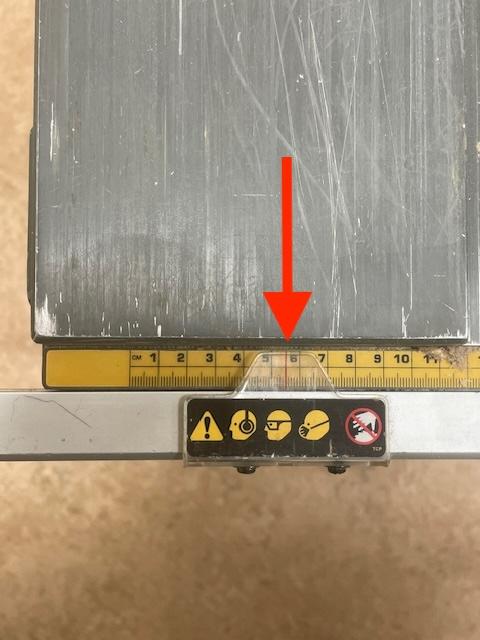

Ställ in önskad bredd med hjälp av linjalens röda markering.

När du ställt in önskad bredd låser du anhållet med den svarta spaken.

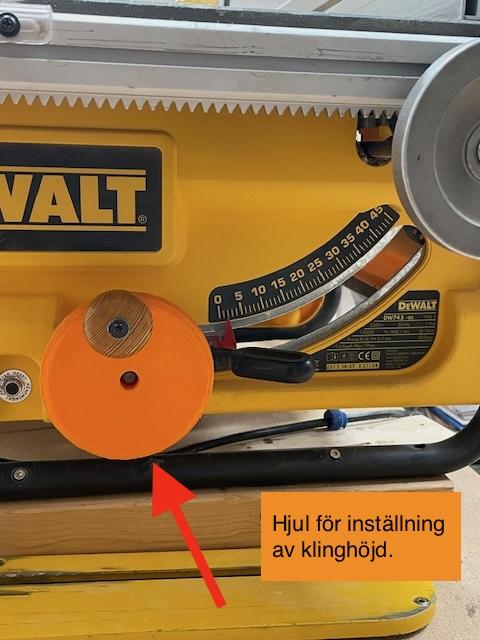

Ställ in höjden på klingan genom att veva det orangea hjulet på framsidan av sågen medsols. Klingan ska vara någon centimeter högre än tjockleken på materialet du ska såga.

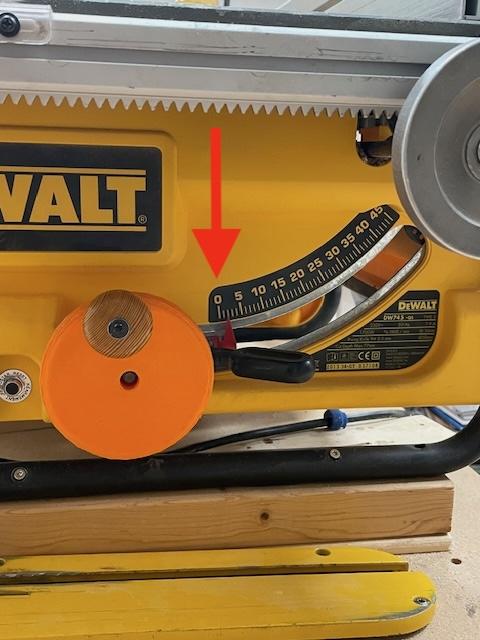

Om du vill att klyvsnittet ska vara vinkelrätt se till att fasvinkeln står på 0° och lås fast fasvinkeln med svarta spaken.

Starta sågen och stäng av maskinen genom att trycka på den gröna respektive röda knappen.

Såga genom att lägga ämnet du ska såga mot anhållet. Skjut långsamt materialet från dig tills du har kommit igenom hela längden. Viktigt! Om du klyver ett redan smalt ämne riskerar dina fingrar hamnar alltför nära sågbladet. Använd då den svarta påskjutaren.

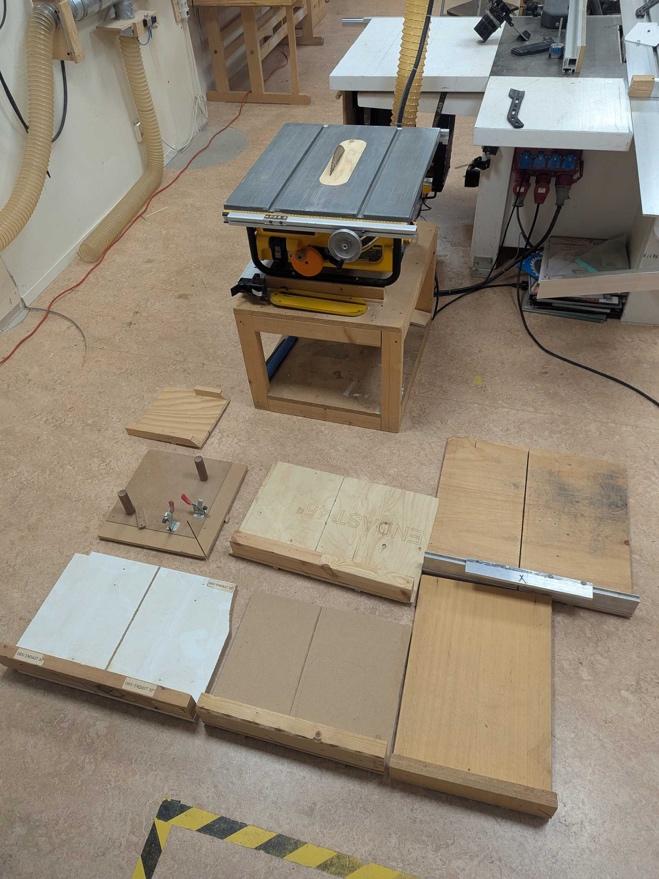

Använda släde

Slädar använder du för att enklare kapa små ämnen eller gera kapsnittet.

Slädarna förvaras i utrymmet under sågen.

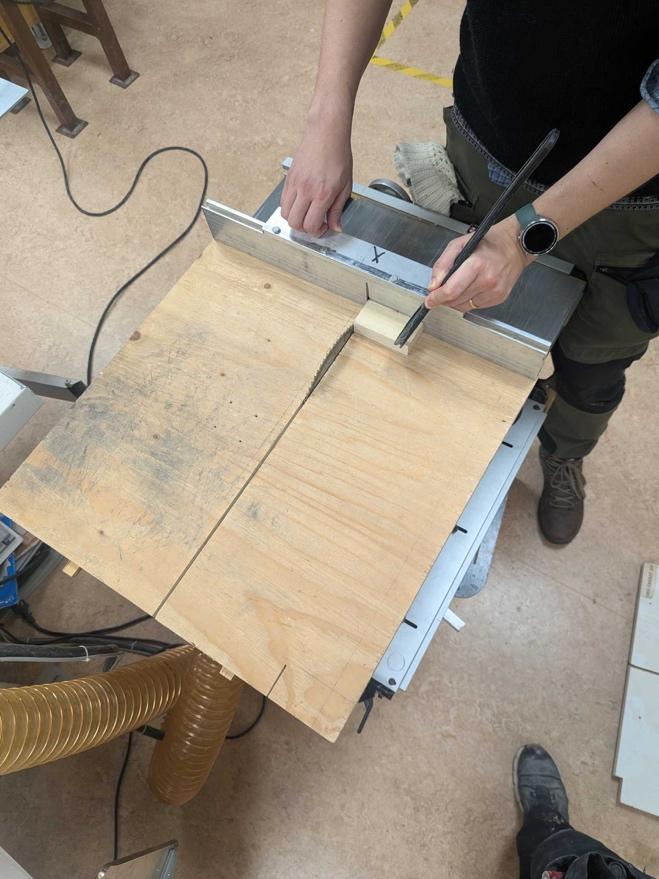

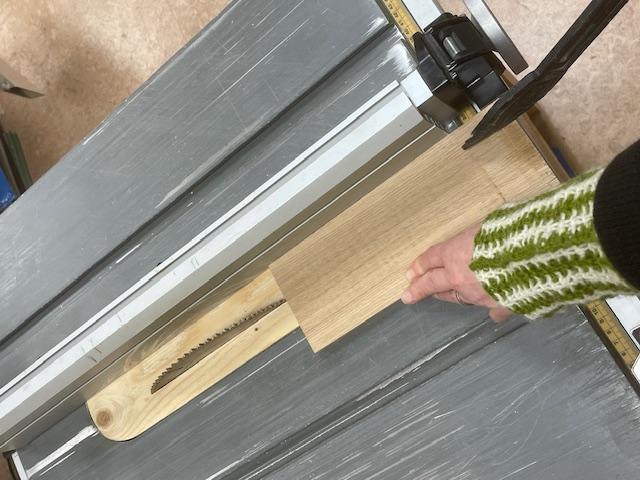

Ta först bort anhållet. Placera sedan släden i arbetsbordets försänkningar. Lägg klyvämnet mot det bakre anhållet. För släden framåt mot klingan. Använd påskjutare för att hålla fast ämnet om det är litet.

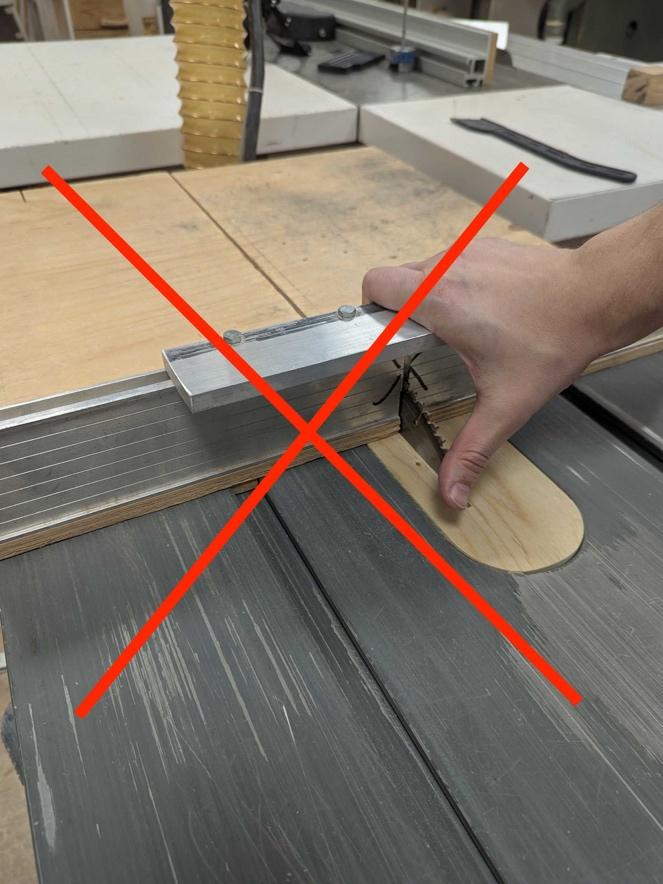

Varning! Se till att inte hålla fingrar i den del där klingan passerar slädens mothåll.

Gerat klyvsnitt

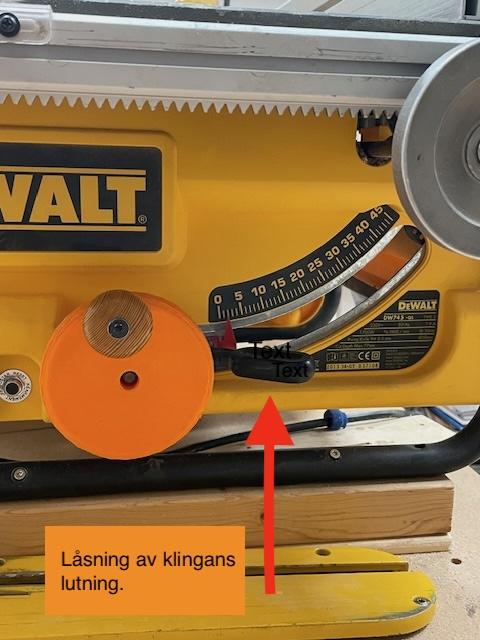

Ställ in annan vinkel (ej vinkelrätt) på längdsnittet genom att skjuta det orangea höjdinställningshjulet i sidled. Öppna och lås i önskad vinkel med låsarmen.

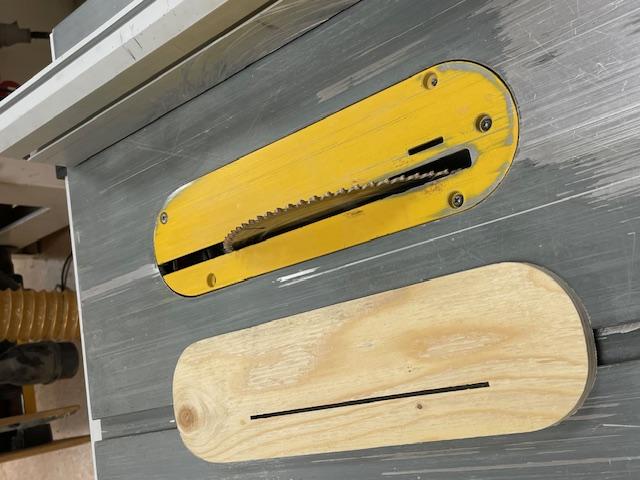

Byt bordsinlägg. Det slutna bordsinlägget minskar mängden småbitar som hamnar i sågens spindel. Men för att klingan ska ha utrymme att luta behöver du byta till inlägget i metall. Använd stjärnskruvmejsel för att vrida på låsningen så att bordsinlägget är fixerat.

Byte av sågklinga - endast för underhållsgruppen

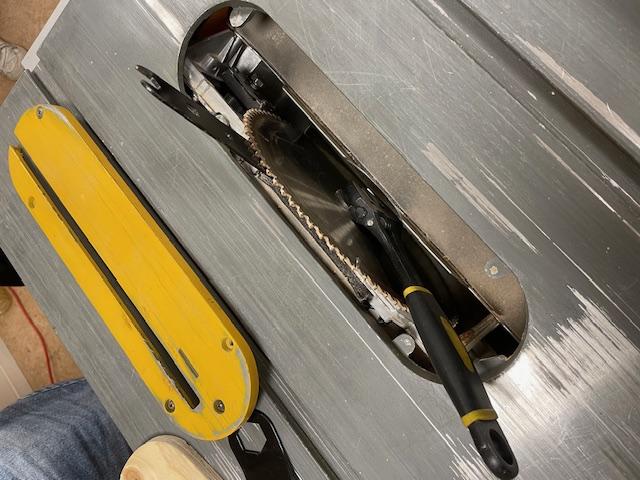

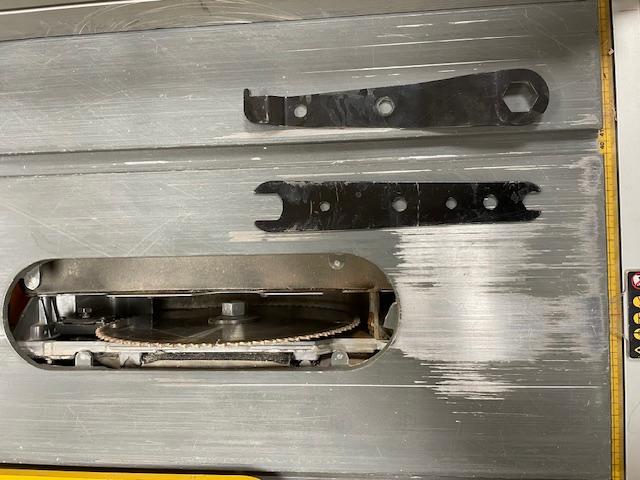

Ta bort bordsinlägget och ta fram de två verktygen på sågens högra sida.

Placera den öppna fasta nyckeln på klingans högra sida för att fixera spindeln. Använd den slutna fasta nyckeln (eller skiftnyckel om muttern ersatts av annan dimension) för att lossa mutter. Skruva loss mutter, klinghållare och klinga. Ersätt klinga med ny och montera den i omvänd ordning.

Avsluta och städa

• Dammsug allt spån på, i och omkring maskinen.
• Lägg tillbaka påfösare och andra tillbehör på rätt plats.
• Kontrollera att ingenting är skadat och att allt kommer att fungera för nästa användare
• Meddela på Slack om du misstänker att något saknas eller har gått sönder
