Bordsfräs

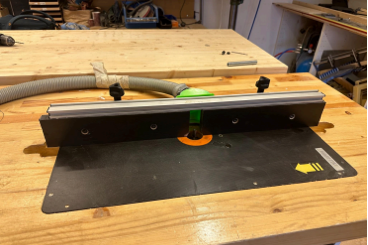

Bordsfräsen är en handfräs som är fast monterad, upp och ned, i en arbetsbänk. Den är endast avsedd för att fräsa i plast och trä. Bordsfräsen har utbytbara frässtål och ett anhåll/mothåll som kan justeras. Fräsen måste anslutas till dammsugaren.

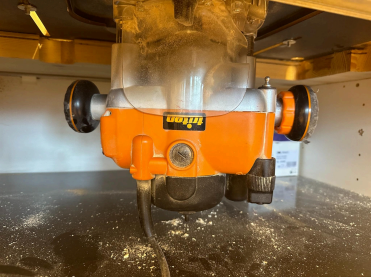

Så här ser fräsen ut på undersidan. Fräsen har en orange ratt till höger och en svart till vänster. Bakom den svara ratten, på baksidan, sitter en viktig strömbrytare.

Säkerhet och tips

• Det är kurskrav för att få använda denna såg.
• Allt användande sker på egen risk, UMS ansvarar ej för maskinens skick. Kontrollera att allt är helt innan du börjar använda den.
• Använd hörselkåpor och skyddsglasögon.
• Blir det bränt, ryker eller går trögt, STOPP! Något är fel eller så gör du fel. Stanna upp och undersök. Du kanske måste välja en annan metod eller avstå.
• Kontrollera att ämnet är fritt från spik och skruv!
• Ämnet måste föras motsols mot frässtålets rotation, annars riskerar stålet att gripa tag i ämnet och skjuta iväg det med full kraft
• För bästa resultat är det bra att fräsa lite i taget men flera gånger.

Städning och spånsug/dammsugare

Bordsfräsen är inte ansluten till den stora spånsugen, istället finns det slangar och uttag som suger bort spånen med hjälp av dammsugaren.

1. Ta fram dammsugaren (starta dammsugaren och kontrollera att den suger.) Töm om den är full.

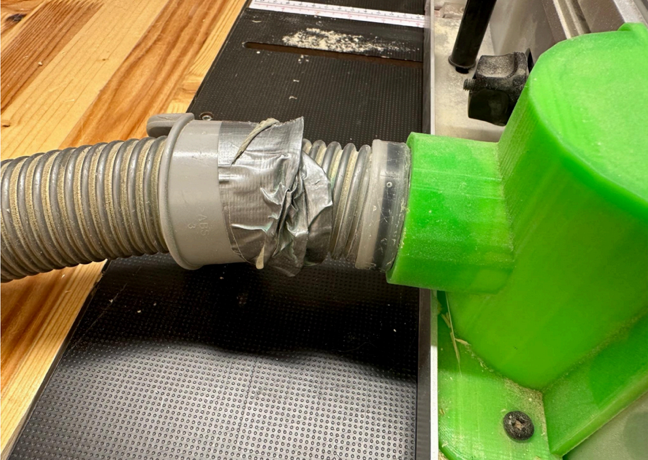

2. Kontrollera att det övre utsuget är inkopplat.

OBS! Gamla bilder. Finns det flera dammsugare? Mer komplicerade kopplingar i framtiden? Fler bilder?

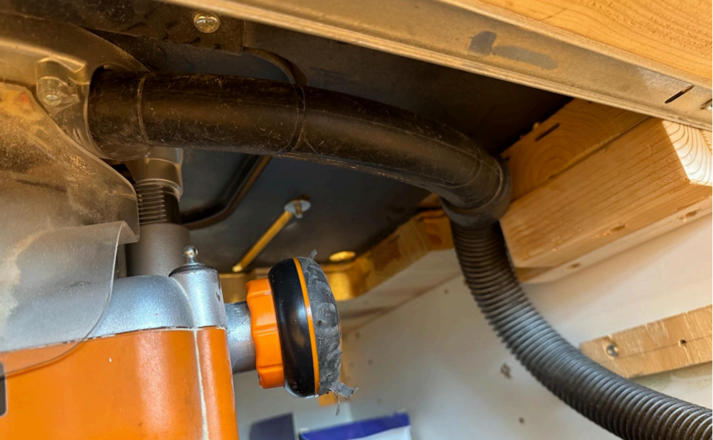

3. Under bordet, uppe till höger på fräsen, finns ett hål för utsug av spån. Tryck in dammsugarmunstycket ordentligt i hålet.
4. Se till att dammsugarmunstycket ligger ända uppe mot ”taket” och att slangen får stöd av träbitarna till höger, för att hållas på plats (slangen hjälper till att hålla den i spänn).

5. Starta dammsugaren och kontrollera att det finns ett utsug vid frässtålet.
6. När du avslutar arbetet kopplar du bort munstycket och använder dammsugaren för att dammsuga över, under och omkring fräsbordet samt på golvet

Slå av/på strömmen – två strömbrytare

Bordsfräsen har två strömbrytare.

• Huvudströmbrytaren sitter till vänster på bordet. Den används för att stänga av och sätta på strömmen när man ska fräsa. Den måste också vara avstängd när man byter/justerar frässtål.
• Strömbrytaren på fräsen sitter under bordet, på fräsens baksida. Den spelar en viktig roll vid byte av frässtål och när frässtålet ska höjas/sänkas – så läs anvisningen noga.

Huvudströmbrytaren

Med röd knapp slår du av huvudströmmen, så att fräsen är i läge ”avstängd”, innan du gör några justeringar. När alla justeringar är gjorda startar du fräsen med den gröna knappen.

Strömbrytaren på fräsen (under bordet)

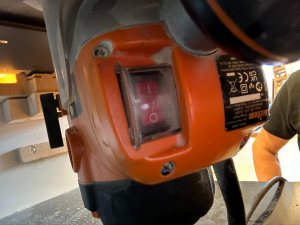

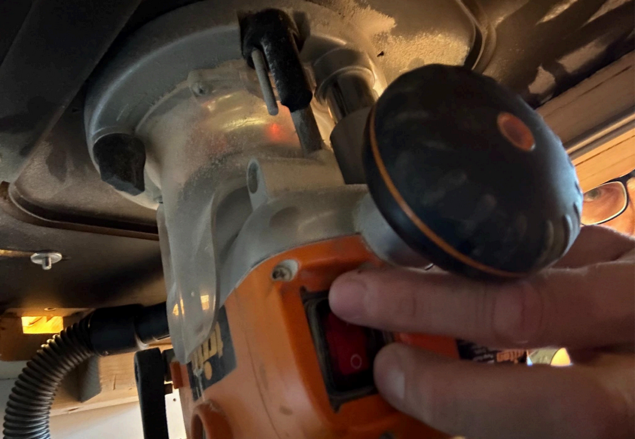

Bakom den vänstra runda, svarta ”ratten” finns en strömbrytare som skyddas av en lucka. Det är lite krångligt att slå av/på denna strömbrytare eftersom den är skymd.

För att kunna byta läge på från 1 till 0, eller 0 till 1, måste man hålla in luckan i sitt innersta läge, samtidigt som man trycker på strömbrytaren.

Var försiktig så att du inte slår på huvudströmbrytaren av misstag när du arbetar med fräsen på bordets undersida.

1. Öppna luckan genom att med vänsterhandens pekfinger skjuta luckan åt sidan, mot tummen, tills det tar stopp.
2. Slå på strömmen: Håll luckan i sitt innersta läge med pekfingret, samtidigt som du trycker in den övre delen av strömbrytaren (1:an) med långfingret.
3. Slå av strömmen: Håll luckan i sitt innersta läge med pekfingret, samtidigt som du trycker in den nedre delen av strömbrytaren (0:an) med långfingret.

Om ditt nästa steg är att byta frässtål måste du slå av strömmen och lämna luckan öppen.

Byta frässtål

När du sätter fast frässtålet ska det sitta så djupt som möjligt i spännhylsan (chucken) för stabilitet, men med en liten marginal för att undvika att stålet fastnar vid lossning. Det är viktigt att frässtålet sitter tillräckligt djupt för att hela det cylindriska skaftet ska vara säkrat, men den skärande delen ska vara utanför. Kör aldrig fräsen med ett stål som bara sitter fast med den yttersta spetsen av skaftet.

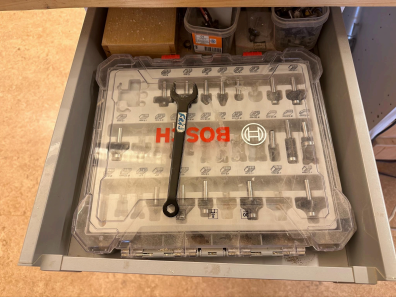

1. Ta fram lådan med frässtål och nyckeln märkt med ”FRÄS”. De ska ligga i den översta vänstra lådan.
2. Välj frässtål. Använd endast vassa och oskadade stål.
3. Lägg tillbaka lådan med frässtål i översta vänstra lådan.

4. Försäkra dig om att huvudströmbrytaren till vänster på fräsbordet är av. Var noga med att inte trycka in den gröna knappen av misstag när du arbetar med fräsen under bordet.
5. Försäkra dig om att fräsens strömbrytare, som sitter på baksidan av fräsen, är av och luckan öppen.

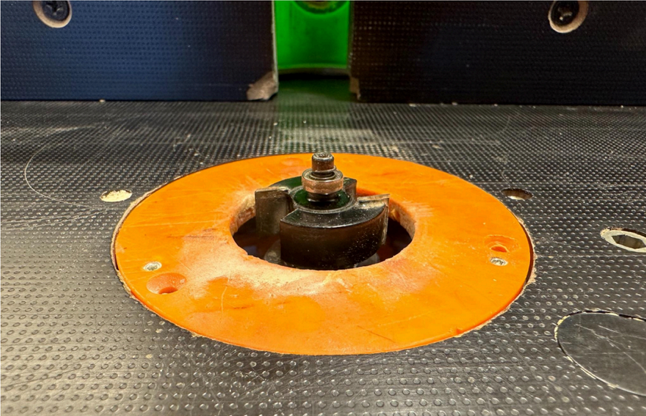

6. Avlägsna den orangea ”ringen” så att det blir lättare att byta stål. För att denna ring ska ligga i rätt nivå med fräsbordet, ligger det en svart metallring under den. Lägg märke till att de tre skruvarna på den orangea ringen hålls på plats med tre små skruvar som passar in i metallringen och hålen därunder.

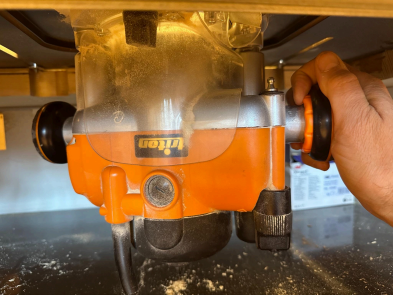

7. Ta tag i det högra hjulet på fräsen och tryck in det inre orangea mindre hjulet, samtidigt som du vrider ratten så att frässtålet kommer i sitt översta läge.

   Notera att luckan för strömbrytaren måste vara öppen för att detta steg ska fungera.

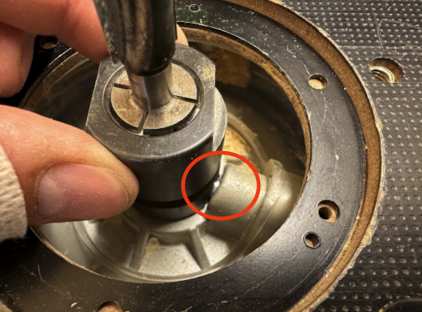

8. Vrid chucken tills metalltappen klickar in i hålet på chucken.

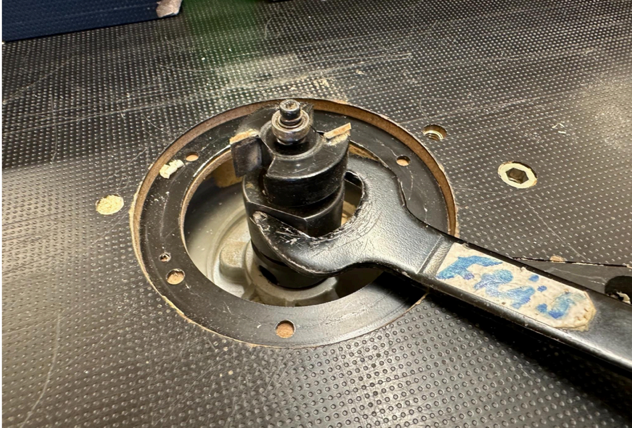

9. Ta nyckeln och lossa frässtålet genom att vrida moturs. Skruva inte loss hela, utan det räcker med ungefär ett varv. Det kan gå lite trögt efter ett halvt varv och då får man använda nyckeln igen, men därefter ska det gå att lossa för hand.

10. Titta noga efter var skären på frässtålet sitter. Dra upp frässtålet utan att skära dig.

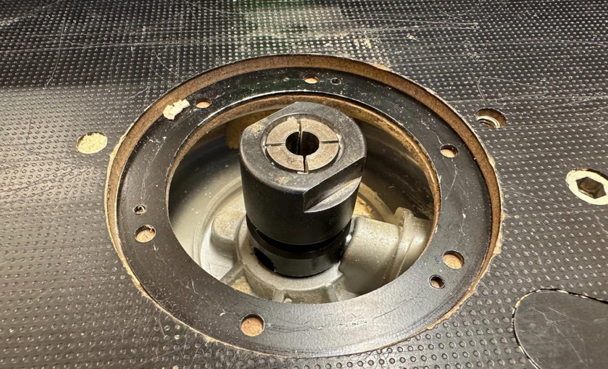

Nu är det tomt i chucken och du kan sätta i det frässtål du valt.

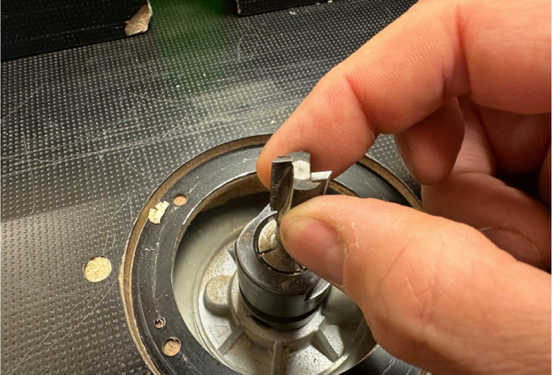

11. Tryck ner frässtålet i chucken, utan att skära dig. Tryck ner den ända i botten
12. Spänn fast chucken medurs. Dra inte det hårdaste, för då kan man förstöra gängorna.
13. Se till att frässtålet sitter fast ordentligt, annars kan det vibrera eller lossna under arbete.

14. Lägg tillbaka nyckeln i översta vänstra lådan.
15. Sätt tillbaka den orangea ringen. Säkerställ att den svarta metallringen och de tre skruvarna ligger rätt och plant med övriga underlaget.

Förbereda och justera

Vid fräsning bör du inte ta mer än några mm djup per pass, men det beror på träslag, frässtålets storlek och var på arbetsstycket du fräser. Om du behöver fräsa djupare, gör flera pass och justera höjden/anhållet mellan varje pass.

Fräs bort material i flera små omgångar genom att höja frässtålet lite åt gången. (alternativ justera anhållet) i flera steg. Rekommendation är att inte fräsa mer än ca 3 mm i taget.

Justera höjden på frässtålet

Frässtålets höjd styr hur mycket material som ska fräsas av. Det är bättre att ta för lite än för mycket om man är osäker och sedan prova sig fram.

Du justerar höjden på frässtålet på samma sätt som när man höjer det i samband med byte av frässtål.

• Stäng av huvudströmbrytaren.
• Se till att luckan på fräsens strömbrytare är öppen.
• Ta tag i det högra hjulet på fräsen och tryck in det inre orangea mindre hjulet, samtidigt som du vrider ratten så att frässtålet kommer i rätt höjd.

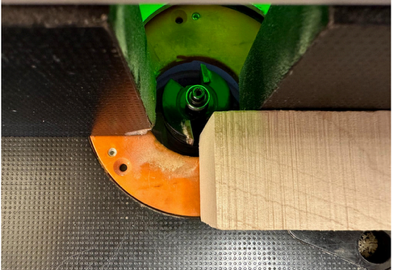

Justera anhållet/anhållet

Anhållets huvudsakliga funktion är att fungera som ett stabilt, justerbart stöd och styrning för arbetsstycket när det matas fram mot det roterande frässtålet. Det fungerar som en fysisk barriär som hindrar arbetsstycket från att kastas av frässtålet.

Genom att förskjuta anhållet i förhållande till frässtålet kan man ställa in hur mycket material som ska fräsas bort.

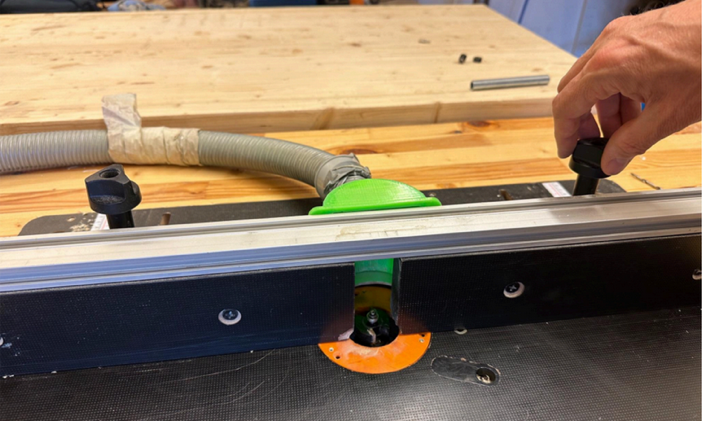

• Lossa de två skruvarna på anhållet.

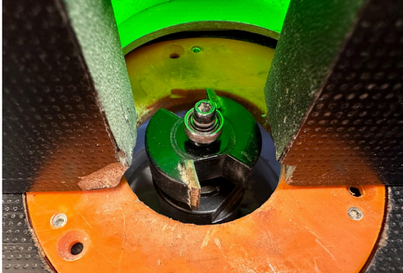

• Se till att frässtålet ligger i centrum och att det finns spelrum på sidorna.
• Tag en provbit för att kontrollera att frässtålet ligger rätt i höjd och djup.

Justera hastigheten

Rätt hastighet vid fräsning är av stor vikt och val av vilken hastighet beror på många faktorer. Det bör du testa dig fram på, inget ska bli bränt och spån som bildas ska vara runt 2-3mm i storlek.

Reglaget för hastighet hittar du längst ned på fräsens baksida.

Fräsa arbetsstycket

Att tänka på:

• Se till att bordet är rent från damm och spån innan du startar.
• Endast trä och plast.
• Fräs med fiberriktningen för att undvika att träet fläker sig.
• Undvik att fräsa mycket små bitar. Om det behövs, använd en jigg eller fäst ämnet i en större, säkrad bit för att hålla händerna på säkert avstånd.
• Använd inte arbetsstycken med lösa kvistar, då dessa kan kastas ut av fräsen och skada dig eller andra i lokalen.
• Tänk på att hålla fingrarna i styr, så att du inte riskerar att skada dig:
• Ämnet ska alltid matas mot frässtålets rotation. Om du matar med rotationen kan arbetsstycket kastas i väg och skada dig eller andra i din närhet.

Att fräsa:

1. Justera anhållet, frässtålets höjd och hastigheten.
2. Kontrollera att strömmen på fräsens baksida är på.
3. Kontrollera att den orangea knappen på den högra ”ratten” är i uttryckt läge. (Ibland händer det att den gula knappen fastnat, och då får man trycka ut den.)
4. Säkerställ att skäret går fritt och att det inte ligger några lösa delar runt det.
5. Anslut dammsugaren och slå på den.
6. Slå på huvudströmbrytaren.

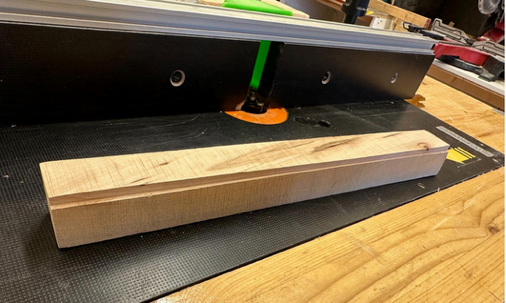

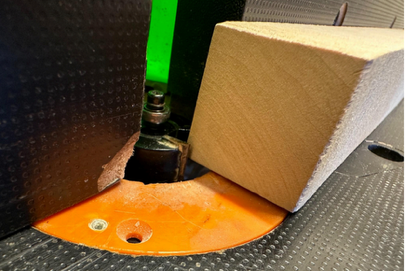

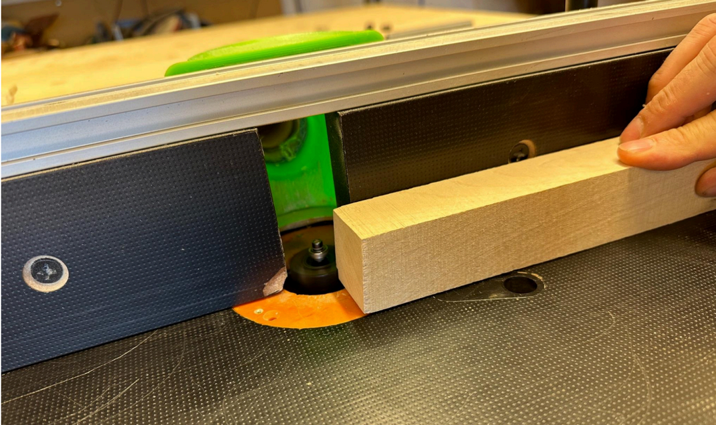

7. För ämnet i lagom och jämn fart med båda händerna, från höger till vänster (var uppmärksam på ljudet).
8. Vid behov, justera höjden på frässtålet och/eller justera anhållet, och fräs en gång till.

Avsluta och städa

• Montera bort ditt frässtål och lägg det i lådan eller låt ett avrundningsstål sitta kvar i maskinen då detta är den mest förekommande fräsningen.
• Lägg tillbaka fräslådan och nyckeln i översta vänstra lådan.
• Dammsug över, under och omkring fräsbordet samt på golvet kring maskinen.
• Kontrollera att ingenting är skadat och att allt kommer att fungera för nästa användare.
• Meddela på Slack om du misstänker att något saknas eller har gått sönder.
