Instruktion till punktsvets

Kom gärna med förbättringsförslag till denna manual! Feel free to translate

  1. Säkerhet
  2. Sätta på punktsvetsen
  3. Att ställa in punktsvetsen
  4. Att punktsvetsa
  5. Service
  6. Grundläggande felsökning
  7. Avancerad felsökning/dokumentation

1.  Säkerhet

Punktsvetsen har ofarliga 12V som drivspänning, men med mycket hög ström. Elen är ofarlig då vi människor inte leder el tillräckligt bra.

Du kan skada dig och andra på:

OBS! VAR MEDVETEN OM RISKERNA MED LITIUMBATTERIER

Brandsläckaren för litiumbatterier finns

I Elektronikverkstaden, vid batterierna eller

Punktsvetsen

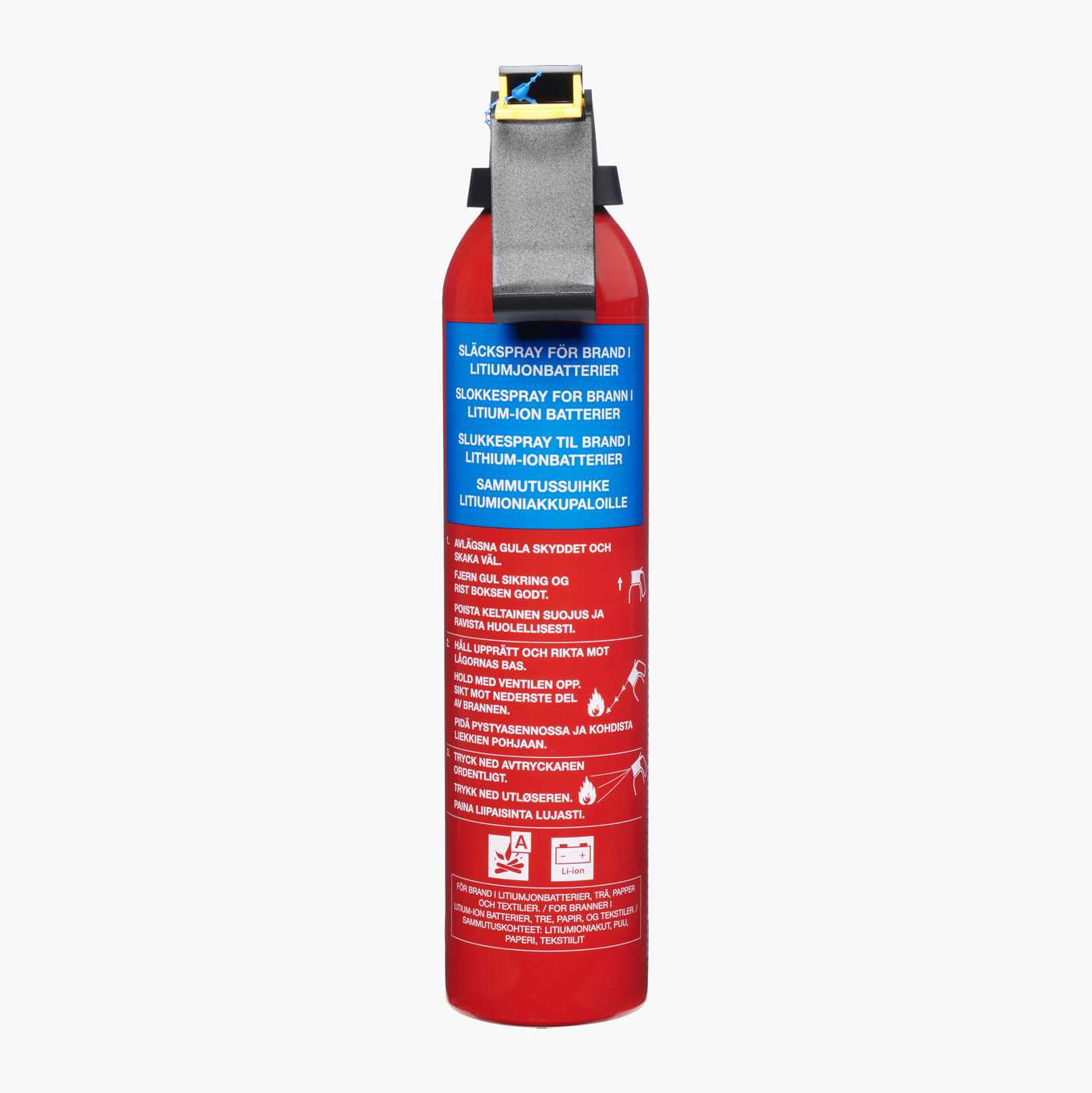

Bild 1 : Brandsläckare för litiumbatterier

2. Sätta på punktsvetsen

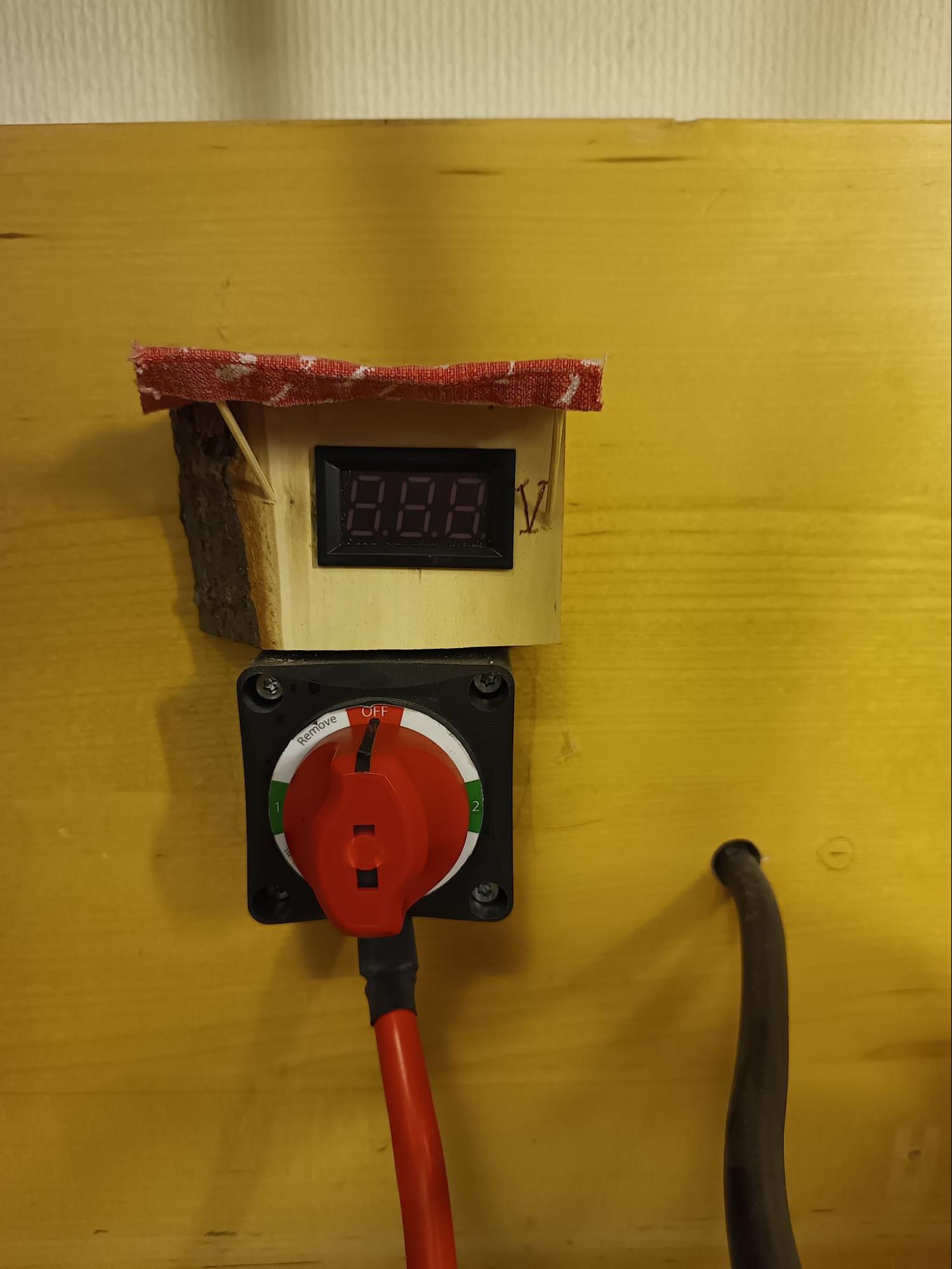

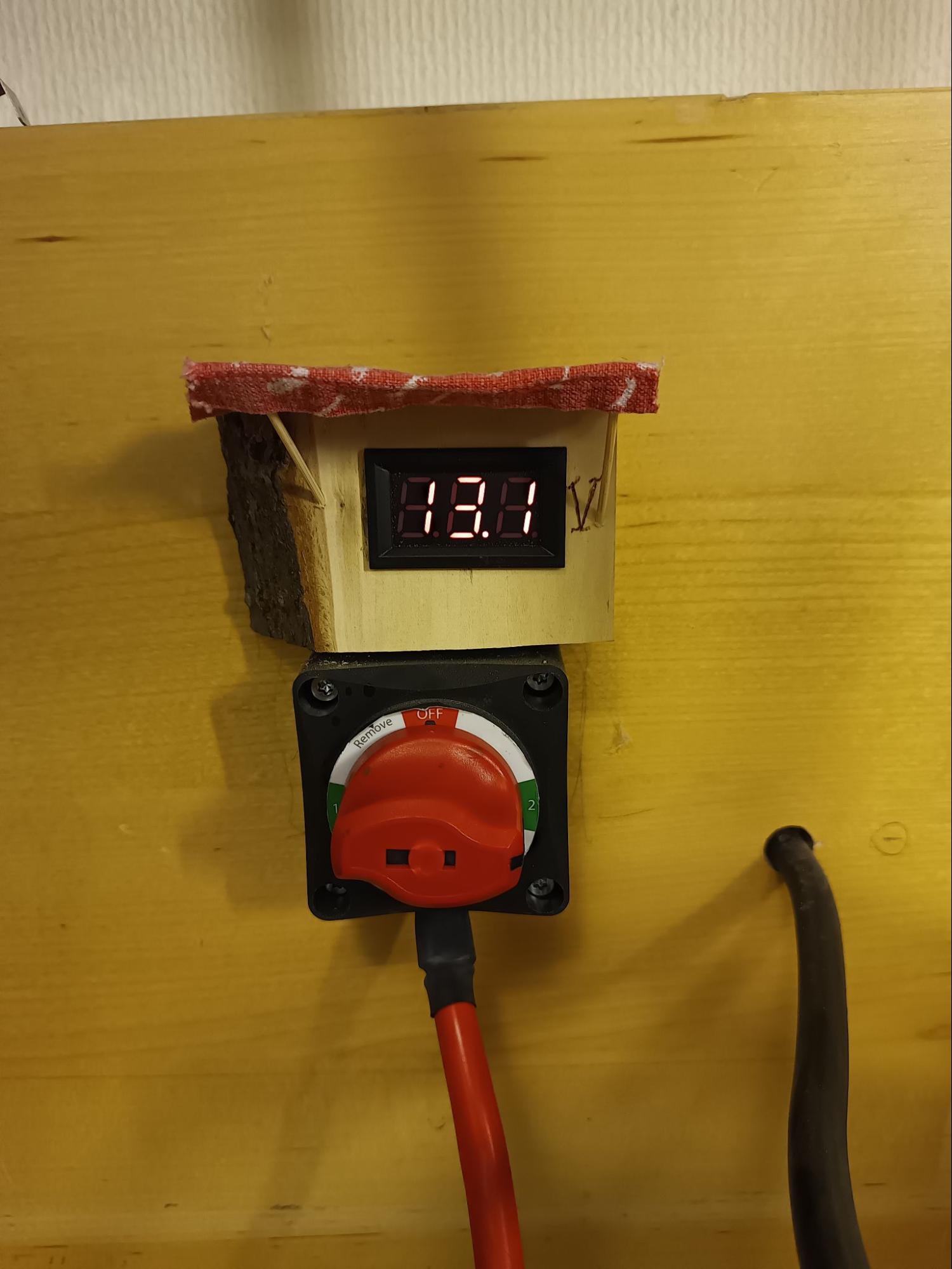

För att sätta på punktsvetsen, vrid det röda vredet åt höger (medsols). Batteriets spänning kommer visas på skärmen. Obs! Om spänningen är under 11V använd inte punktsvetsen.                                                         Bild 2 : Vredet uppåt, punktsvets PÅ                  Bild 3 : Vredet åt höger, punktsvets AV.

Punktsvetsens display lyser upp när den sätts på.

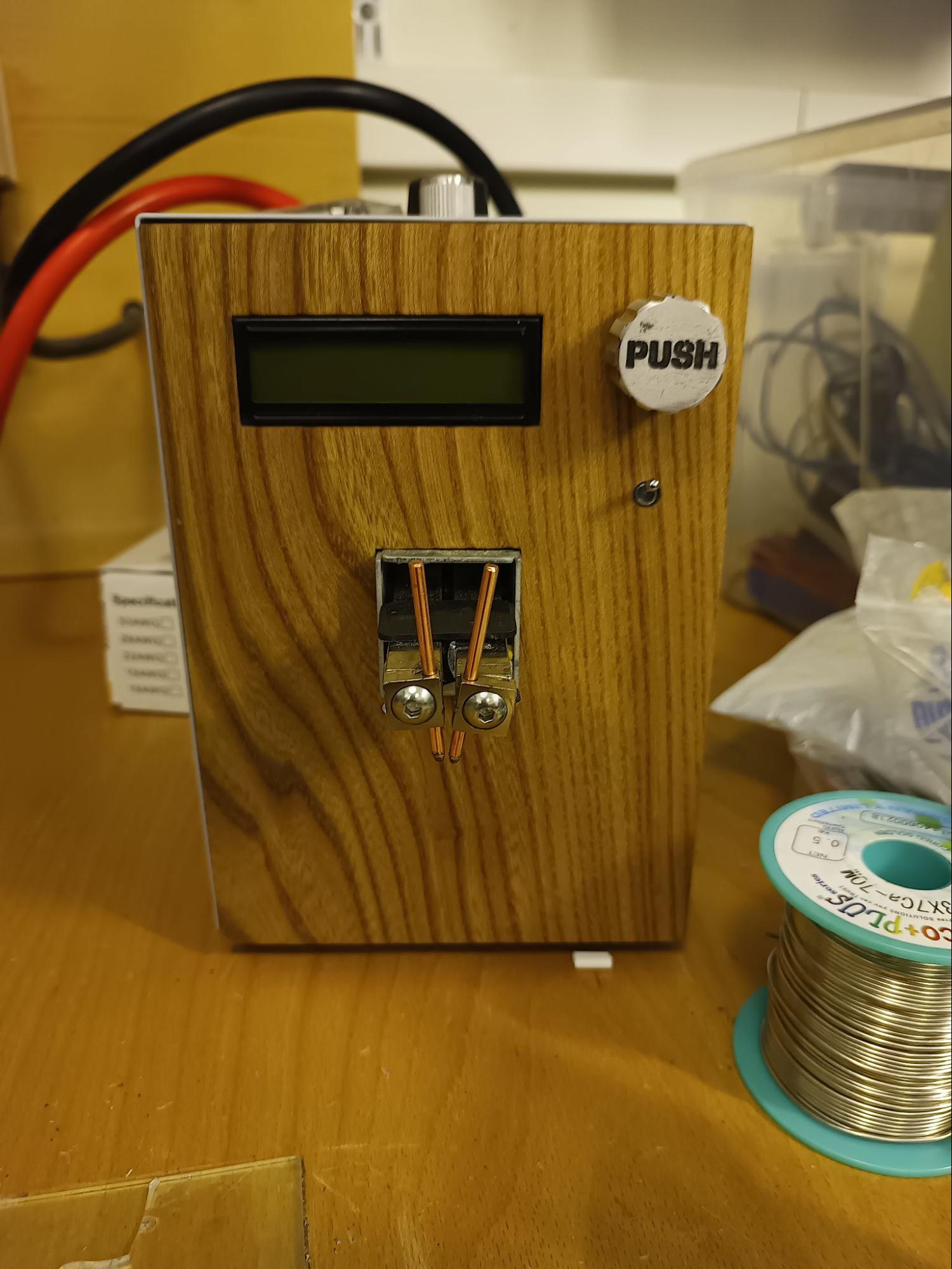

                      Bild 4: Punktsvets AV                                 Bild 5: Punktsvets PÅ

3. Att ställa in punktsvetsen

Du ställer in punktsvetsen genom att rotera och trycka på vredet det står PUSH på. Tryck på vredet för att ändra parametern när du vrider.

Du kan ställa in 3 parametrar:

____________________________________________________

—-----------------------------------------------------------

Weldtime bestämmer hur många millisekunder punktsvetsen svetsar. Längre Weldtime leder till starkare svetsning.

N är antalet svetsningar som kommer i följd. Fler svetsningar leder till starkare svetsning.

Delay är tiden i millisekunder mellan varje svetsning.

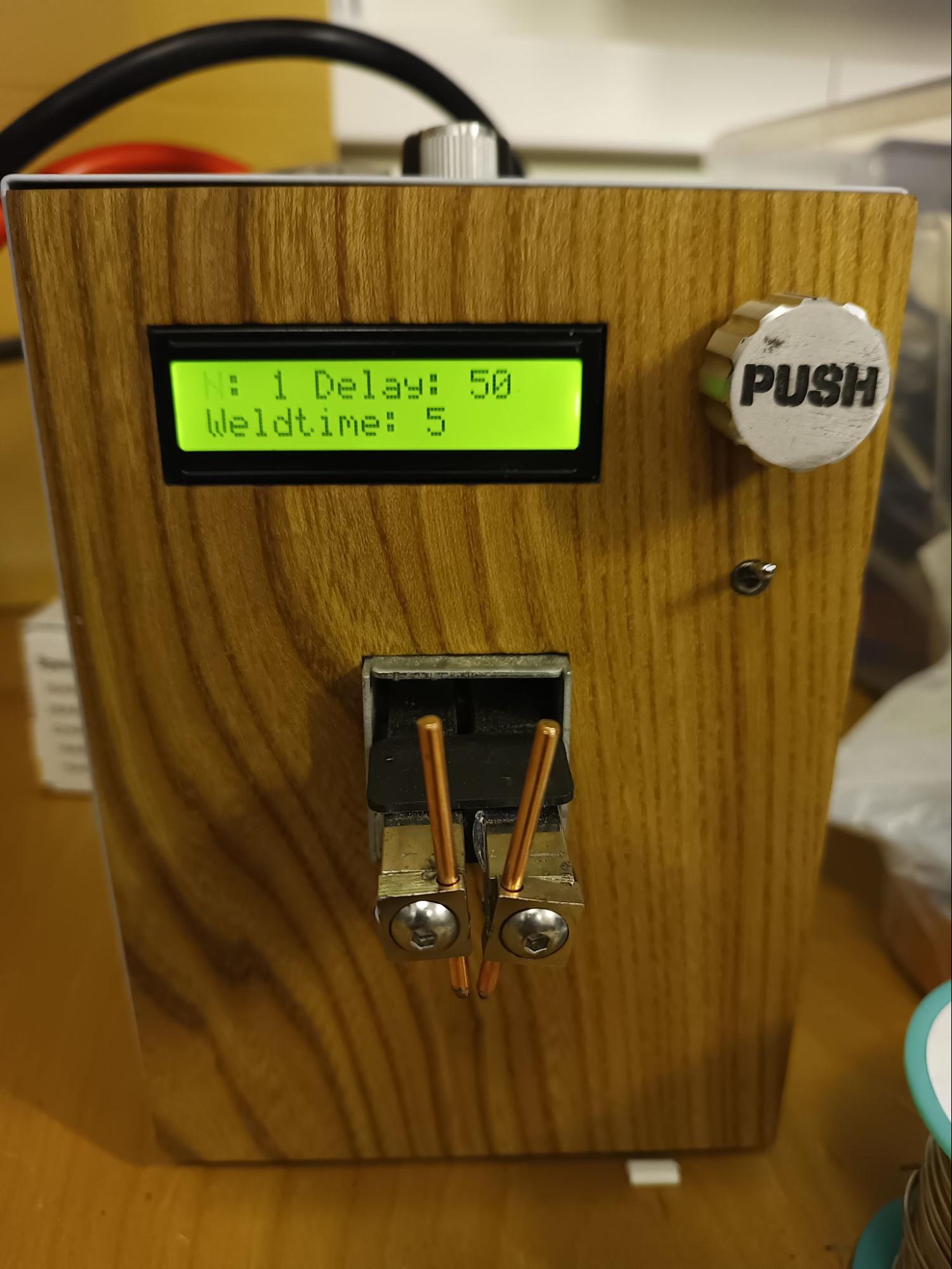

Bild: 6 Valda parametern, i detta fall N, blinkar.

4. Att punktsvetsa

Säkerhetsinformation

Maskinen varierar styrka, testa olika inställningar. En bra grundinställning, som du kan utgå ifrån är:

—------------------------ Weldtime: 8 ms N  : 1 st Delay: 50 ms

—------------------------

För att svetsa: tryck nickelbandet och batteri mot elektroderna. Testa dig fram med hur mycket tryck som är lagom. Elektroderna är fjädrande.

Svetsningen startas av att trycka på pedalen under bordet. Var beredd på att det kommer att smälla!

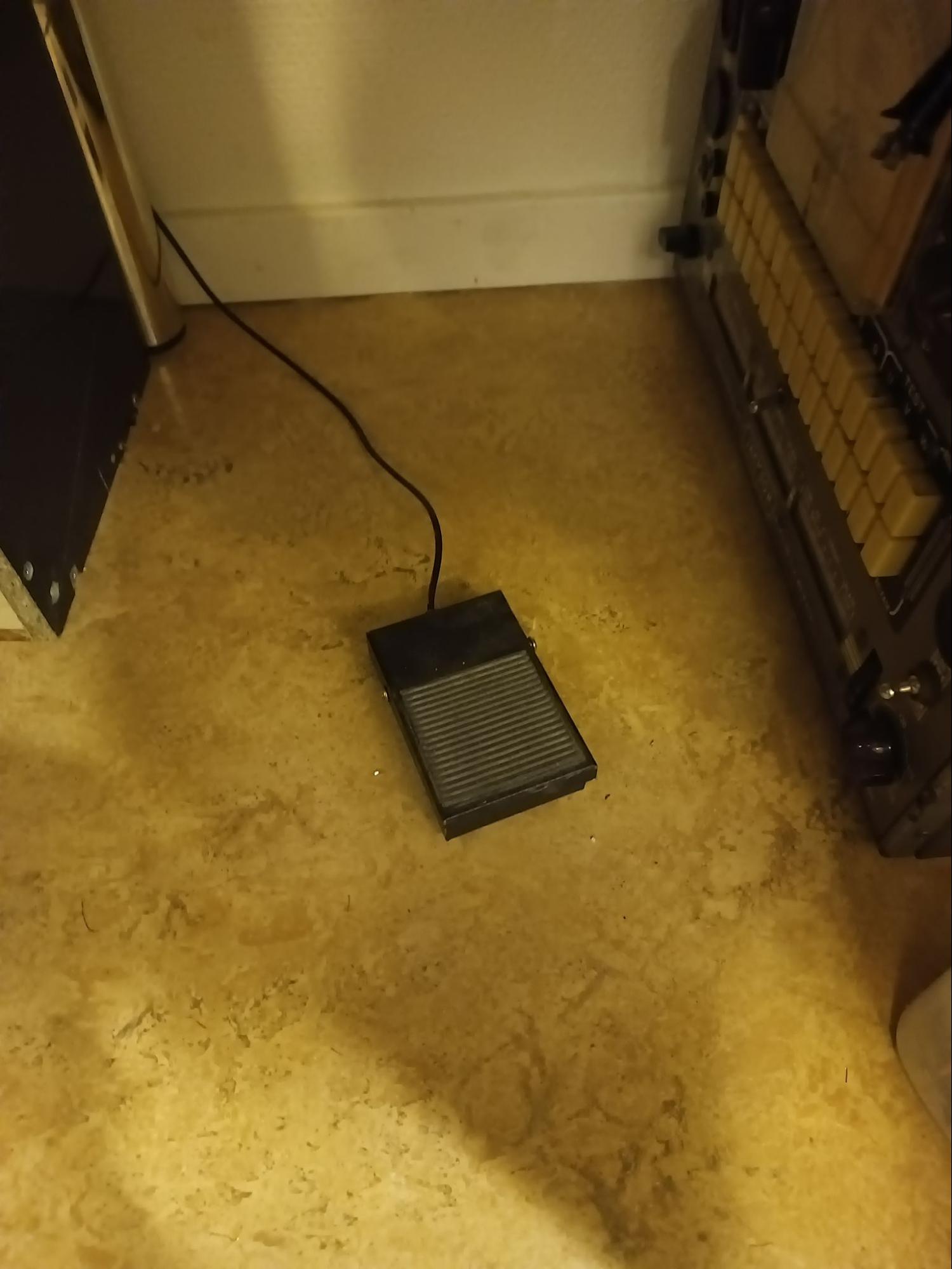

Bild 7 : Pedalen under bordet

5. Service

Servicedelar

5.1.     Kopparelektroder

Byt eller slipa ner, när de är ojämna på svetsytan.

5.2      Blybatterier

Kolla att batterierna har en acceptabel spänning, dvs  >11V. Om spänningen är för låg, kolla om laddaren är inkopplad. Dåliga batterier leder till dålig svetsprestanda.

6. Grundläggande felsökning

6.1      Inget går igång

6.2     Punktsvetsen startar inte

6.3     Punktsvetsen svetsar inte

6.4     Svetsningar blir svaga

6.5     Det blir mycket gnistor

6.1 Inget går igång

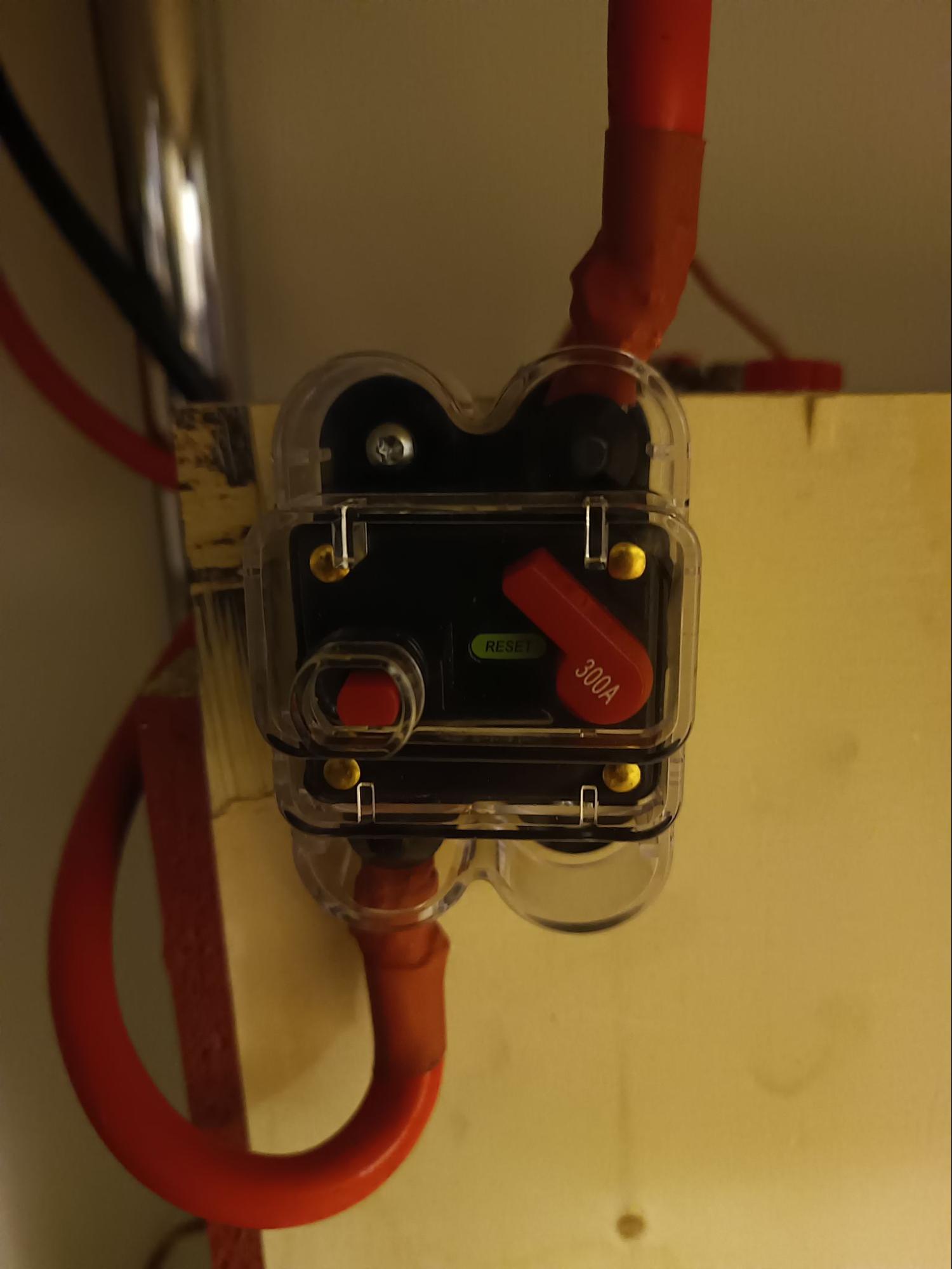

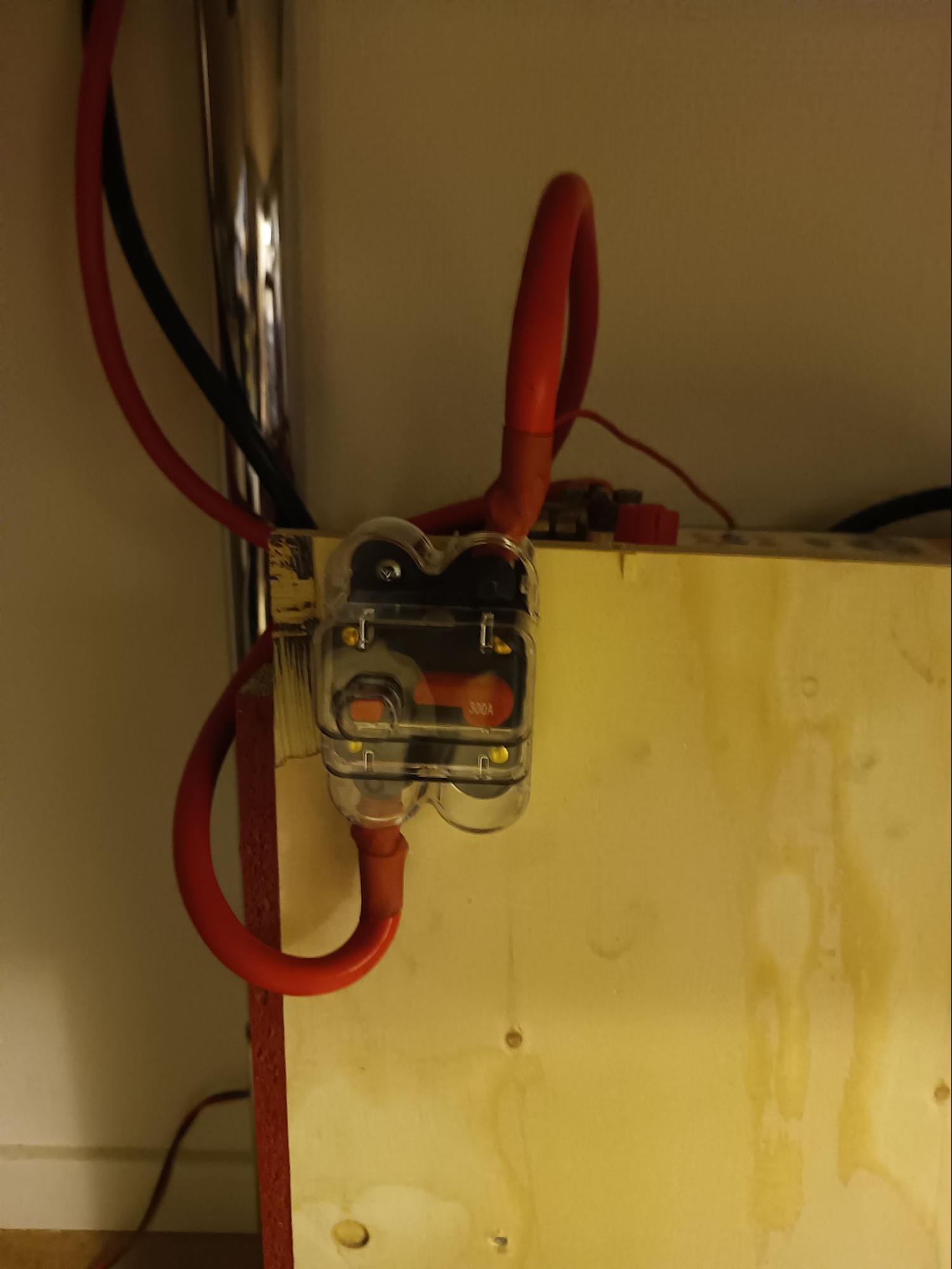

Kolla säkringen under bordet. Röda återställningsknappen ska vara vågrät. Är den 45 grader, dra tillbaka den.

6.2 Punktsvetsen startar inte

Kolla om punktsvetsens två kablar är inkopplade på baksidan.

6.3 Punktsvetsen svetsar inte

Kolla om pedalen är inkopplad. Den kopplas till en rund port längst ner på punksvetsens baksida.

Kolla säkringarna  på insidan av maskinen. Det finns en svart 300A samt ersättning på träbrädet på insidan. Det finns också en röd 50A under träbrädet längs en kabel.

6.4 Svetsningarna blir svaga

Testa andra inställningar. Kolla skick på elektroder.

Kolla om batteriet som du svetsar till har en jämn yta. Kolla skicket på maskinens batterier.

6.5 Det blir mycket gnistor

Kolla skicket på elektroderna. Kolla om batteriet som du svetsar till har en jämn yta. Tryck upp svetsmaterialet hårdare. Minska maskinens svetskraft.

7. Avancerad felsökning/dokumentation

7.1  Kopplingsschema över punktsvetsen samt förklaring

7.2  Kopplingsschema över 12V systemet

7.3  Arduinos pin-outs hittas här

7.4  Källkoden för Arduino

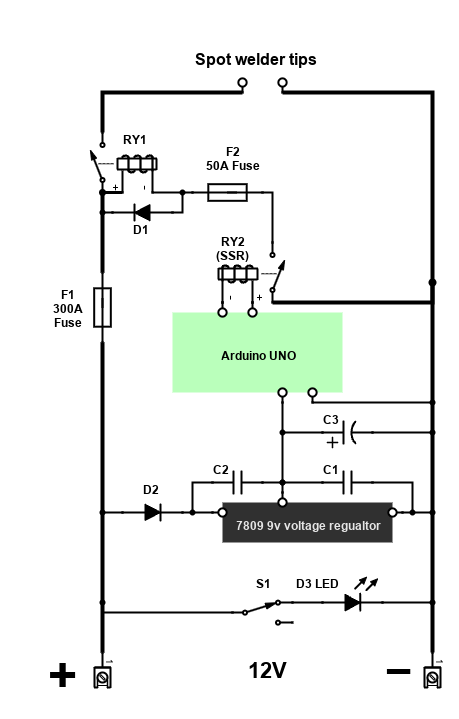

7.1  Kopplingsschema över punktsvetsen

Hur funkar punktsvetsen egentligen?

Punktsvetsen kortsluter 2 bilbatterier i korta intervaller. Då går mycket ström genom materialet, vilket svetsas ihop. När du svetsar skickar arduino-microcontrollern en signal till halvledarreläet RY2. Det aktiveras och sätter på mekaniska relät RY1. Svetsströmmen tillåts gå till kopparelektroderna. Kondensatorbanken C3 ser till att arduinon inte blir spänningslös under svetsningarna. C1, C2 samt 7809 spänningsregulatorn ger arduinon en säker spänning. D1 ska reducera transientspäningar från RY1.

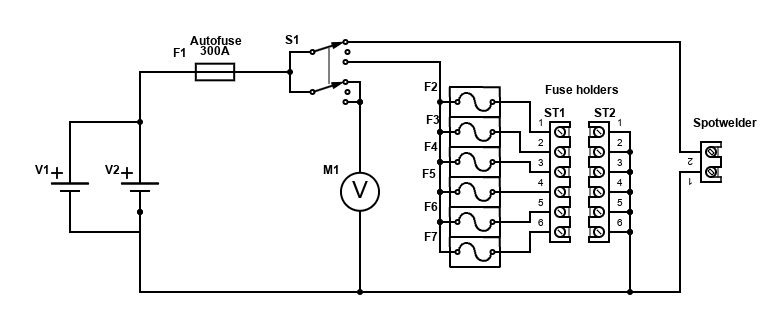

7.2  Kopplingsschema över 12V systemet

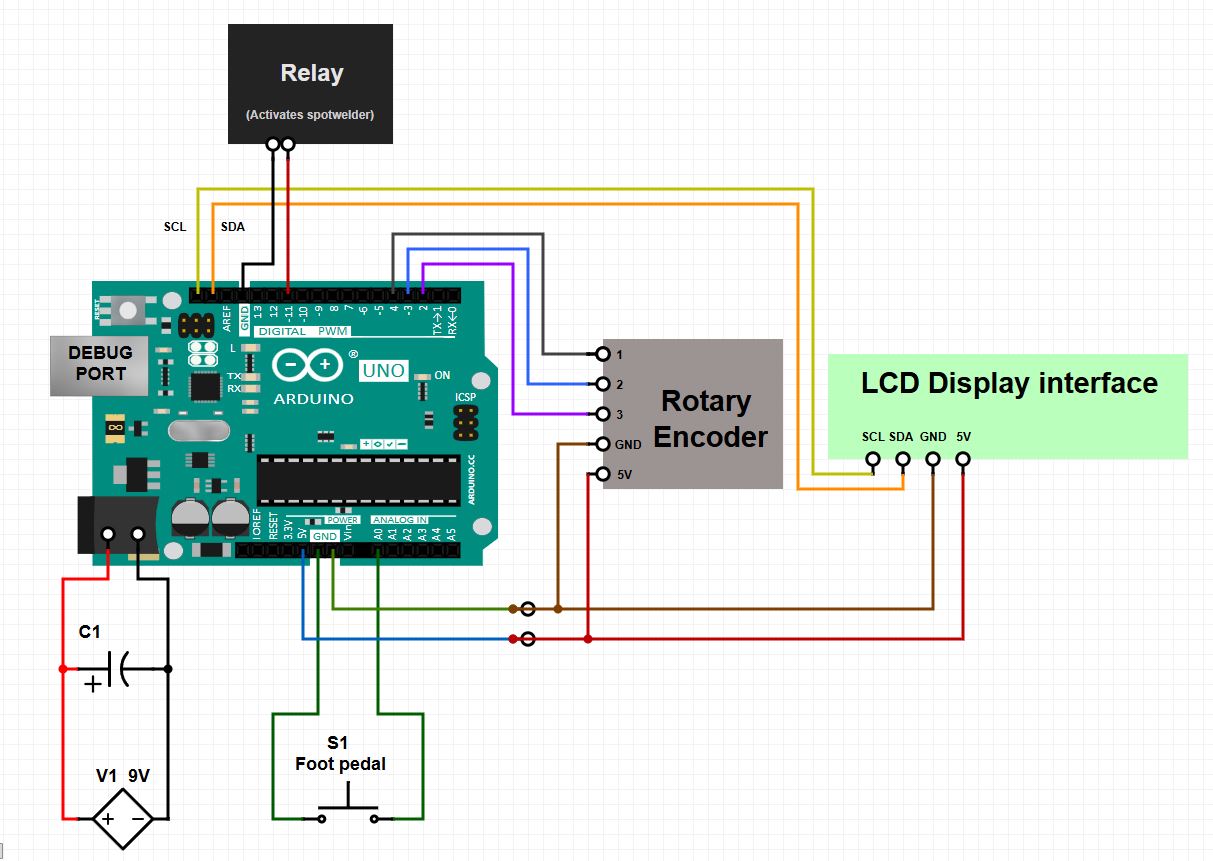

7.3. Arduinos pin-outs hittas här

7.4  Källkoden för Arduino

Hittas på UMS NAS under /Elektronik/Punktsvets/ums_punktsvets_v1.01
