Manual till CO2 laser

  1. Syfte med manualen

Den här manualen ska ses som en vidareutbildning från diodlasern. Innehållet förutsätter att du redan kan använda diodlasern. Grundläggande säkerhet och allmän laserskärning är inte en del av detta material.

Diodlaserns work in progress material hittas här: https://uppsala-makerspace.github.io/laser_cutter_guide/steps/

  1. Skillnad mellan CO2 och  Diodlasern

2.1 Säkerhet

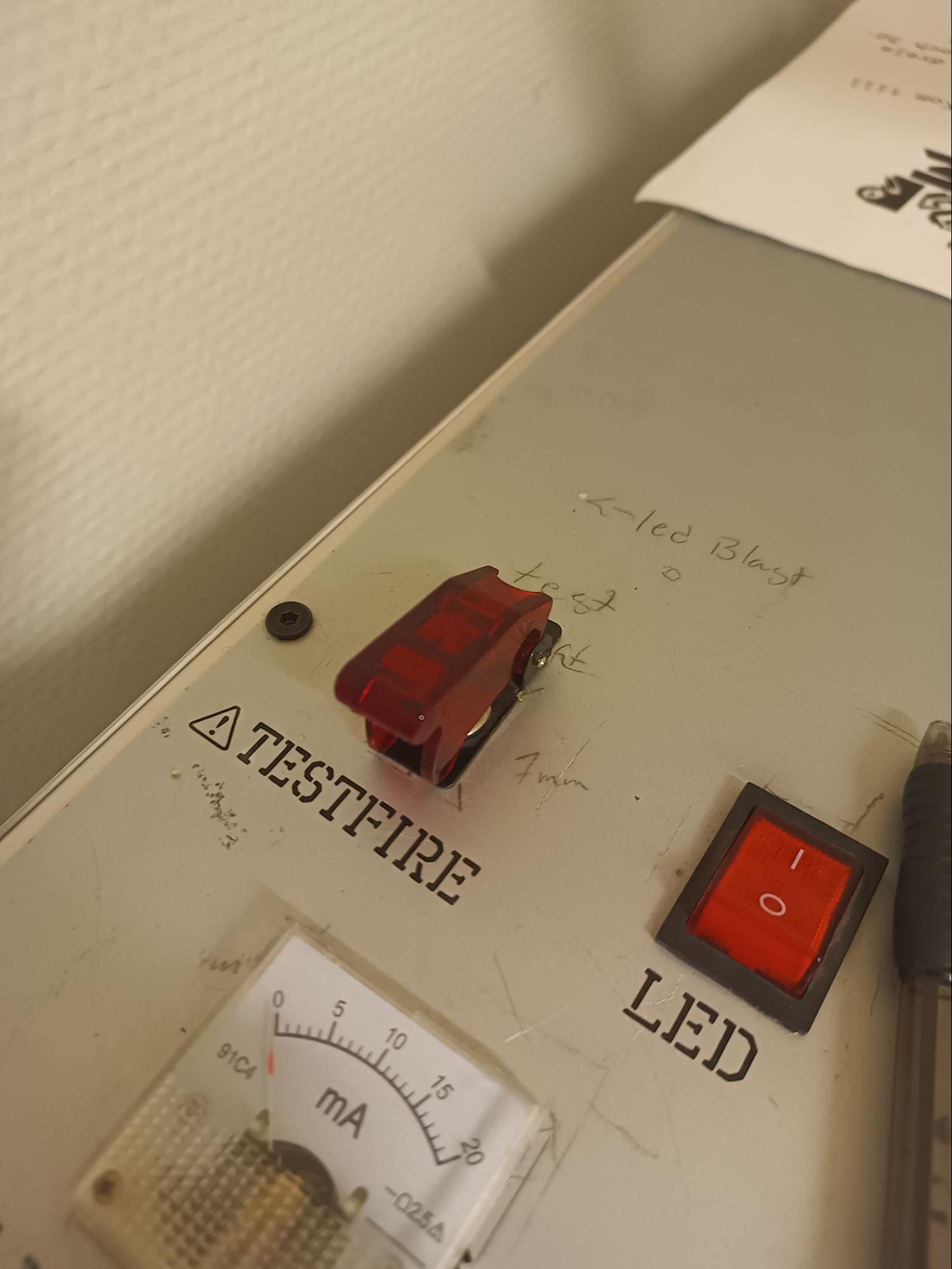

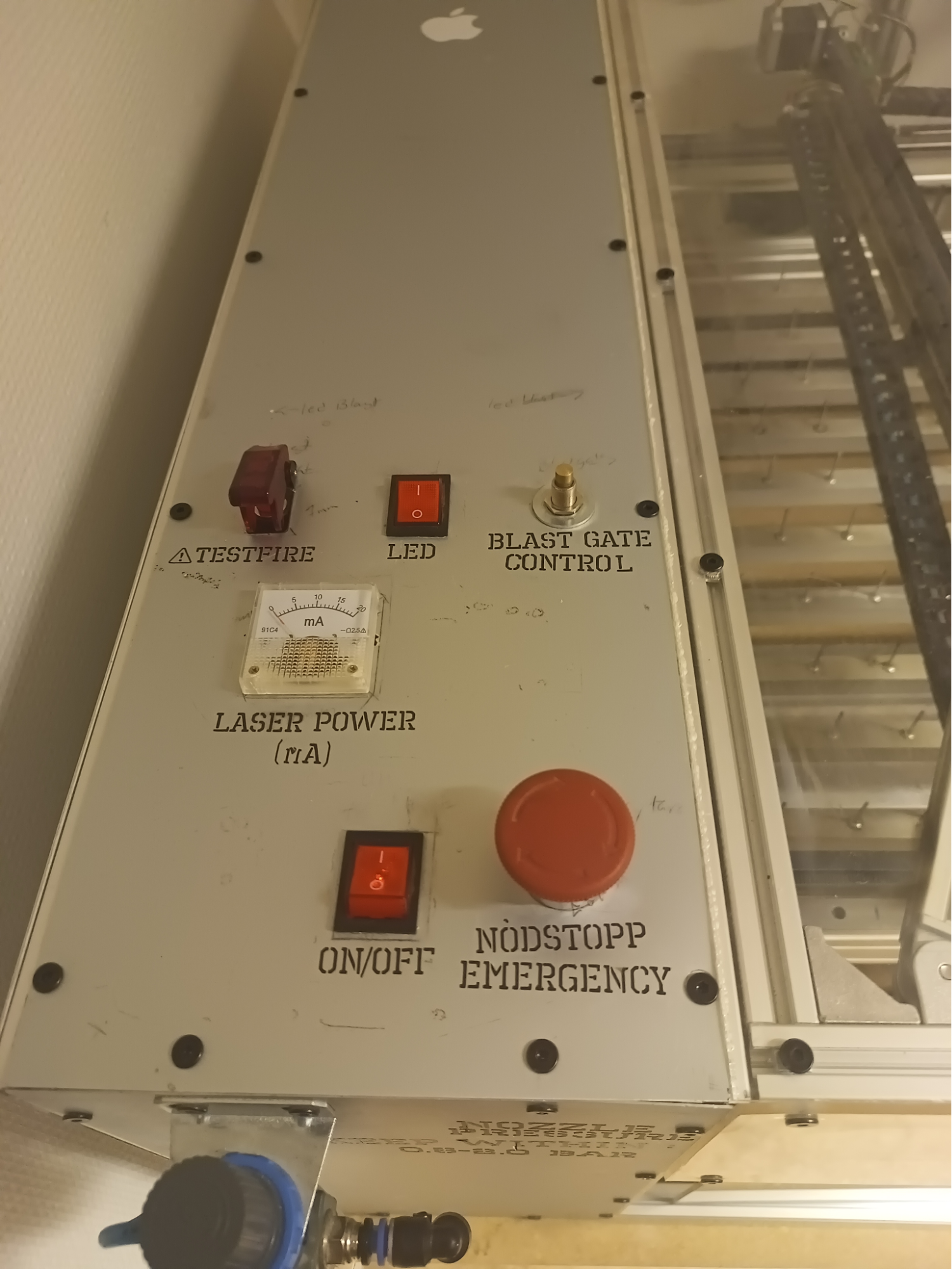

Laserskyddsglasögon behövs ej, CO2 laserns hölje skyddar. Om locket öppnas stängs laserstrålen av. Knappen Testfire sätter på lasern oavsett om locket är öppet.

Det finns ett nödstopp på vänster sida av maskinen

Laserstrålen osynlig, du kan bli blind utan att märka något i tid. De röda laserskyddsglasögonen skyddar ej.

2.2 Städning

Skjut undan plexiglaspanelerna på botten av framsidan för att komma åt under bädden. Alla små bitar som skärs ut hamnar under bädden. Dammsug insidan av maskinen.

2.2 Våglängd och effekt

CO2 lasern har en våglängd på ≈10600nm och  effekt på ≈ 40w , medan diodlasern har 455nm, 20W. Genomskinliga material absorberar CO2 lasern våglängd. Därför skyddar höljet mot strålningen och det går att skära t,ex plexiglas och akryl.

2.3 Bädd

CO2 lasern har en motoriserad höj och sänkbar bädd, kallas ibland för Z-axel. Att fokusera  lasern är mer komplicerat. CO2 lasern har plats för betydligt tjockare material. CO2 lasern bädd är 600mm x 800mm jämfört med diodlaserns 400mm x 400mm

2.4 Speglar och linser

CO2 lasern innehåller ett stationärt laserrör och motoriserade speglar istället för diodlaserns motoriserade laserhuvud. Systemet med speglar är mer känsligt, speglarna måste vara parallella och rena. Det är viktigt att regelbundet rengöra speglar och lins. MER OM DETTA UNDER SERVICE

Att köra in lasern i sig själv eller materialet, kan göra speglarna snea.

Nuvarande Lins på CO2-laserna fokuserar strålen i en bredare kon. Fokus påverkar prestandan betydligt mer.

2.5 Air assist

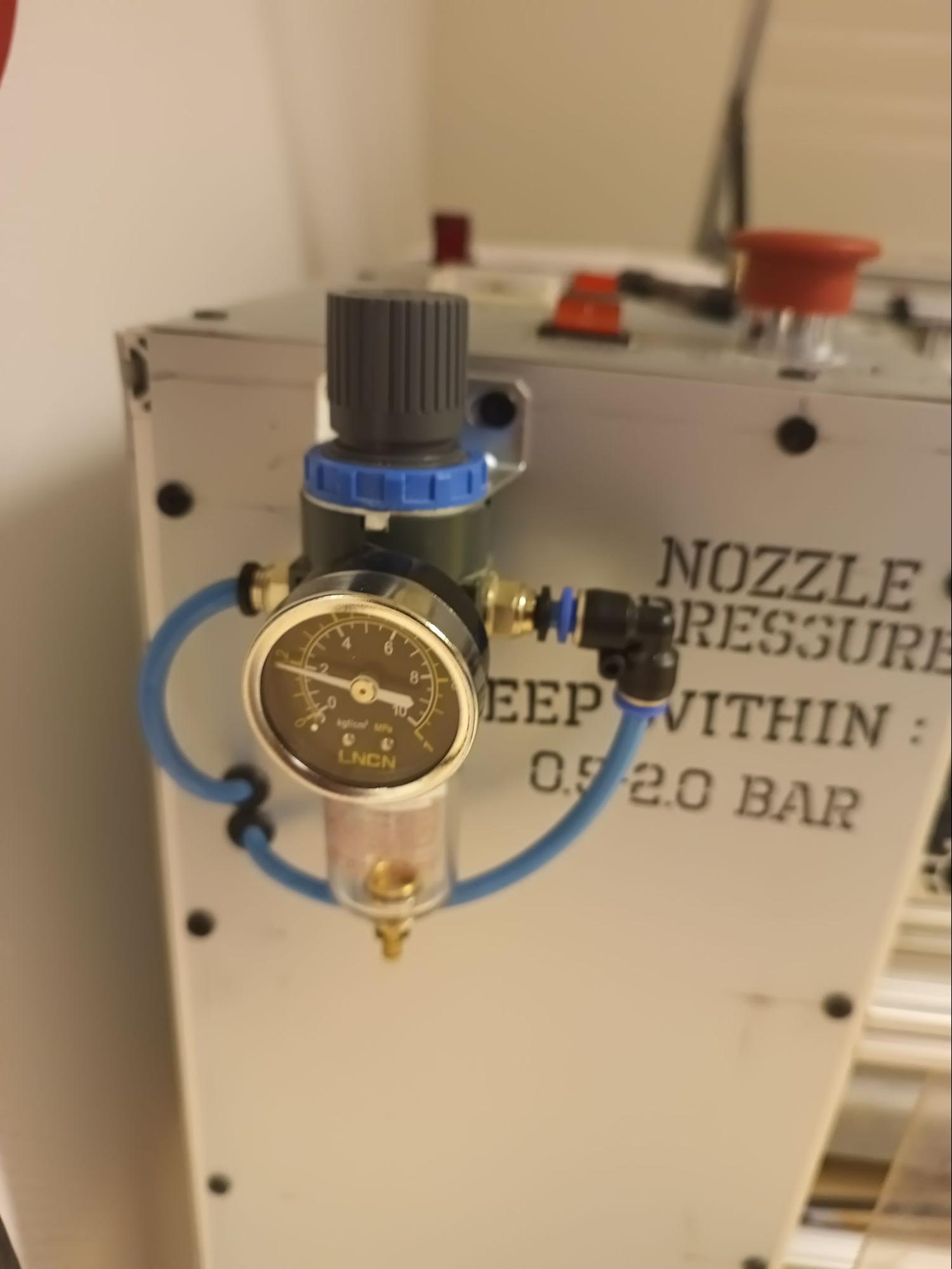

Precis som diodlasern har CO2 lasern automatisk air assist (tryckluft genom munstycket). När lasern börjar engravera/skära sätts tryckluften på. Till skillnad från diodlasern är tryckluften justerbar. Se till att den inte är på noll, linsen blir smutsig. Tryckluften justeras på klockan som sitter till vänster på maskinen. Trycket faller när maskinen kör, justera när den kör.

För plastmaterial ha låg tryckluft men det ska åtminstonde pysa lite. Hög tryckluft leder till att hela maskinen fylls med små plaststrängar och dålig prestanda

2.6 Ventilation

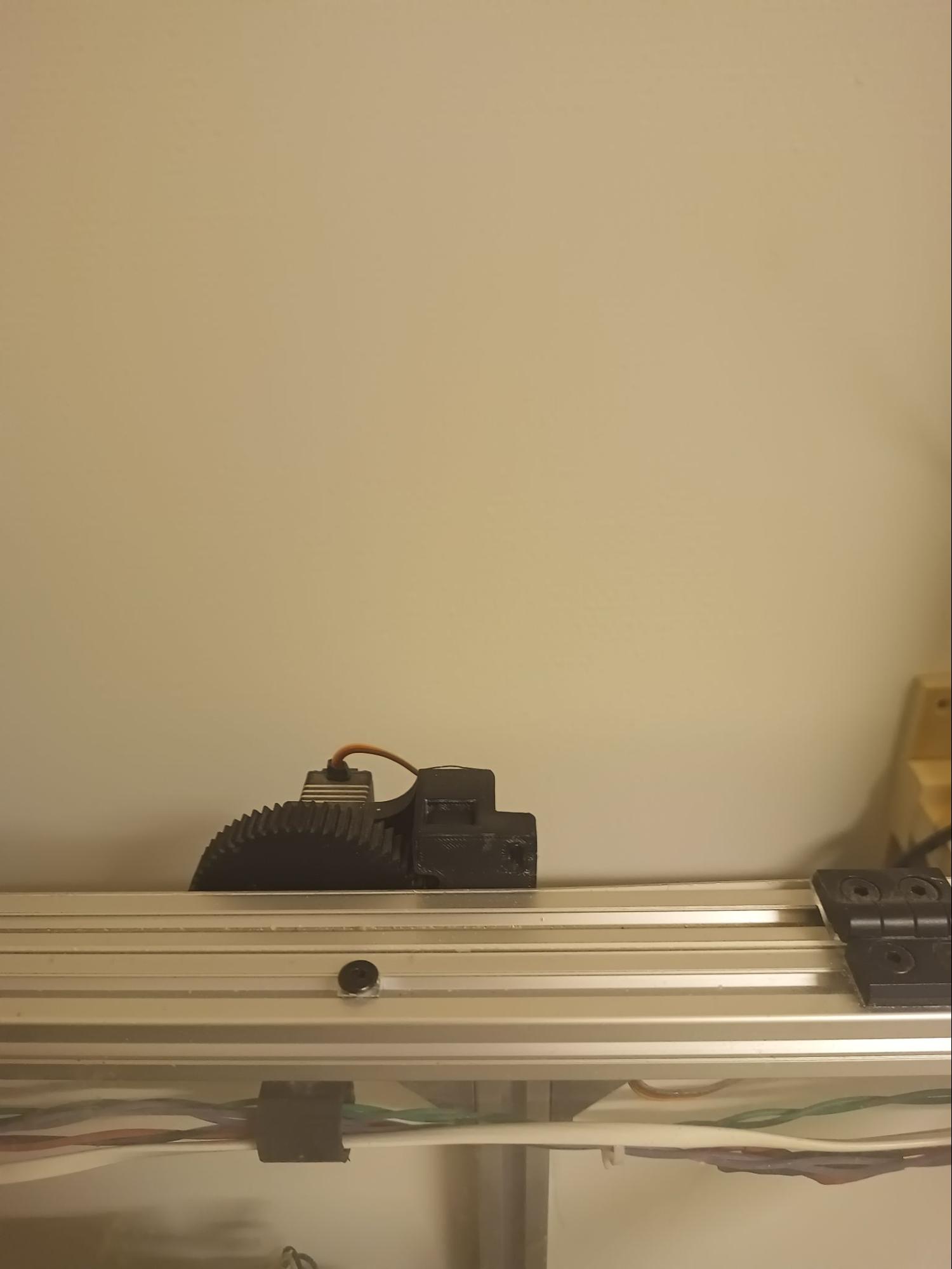

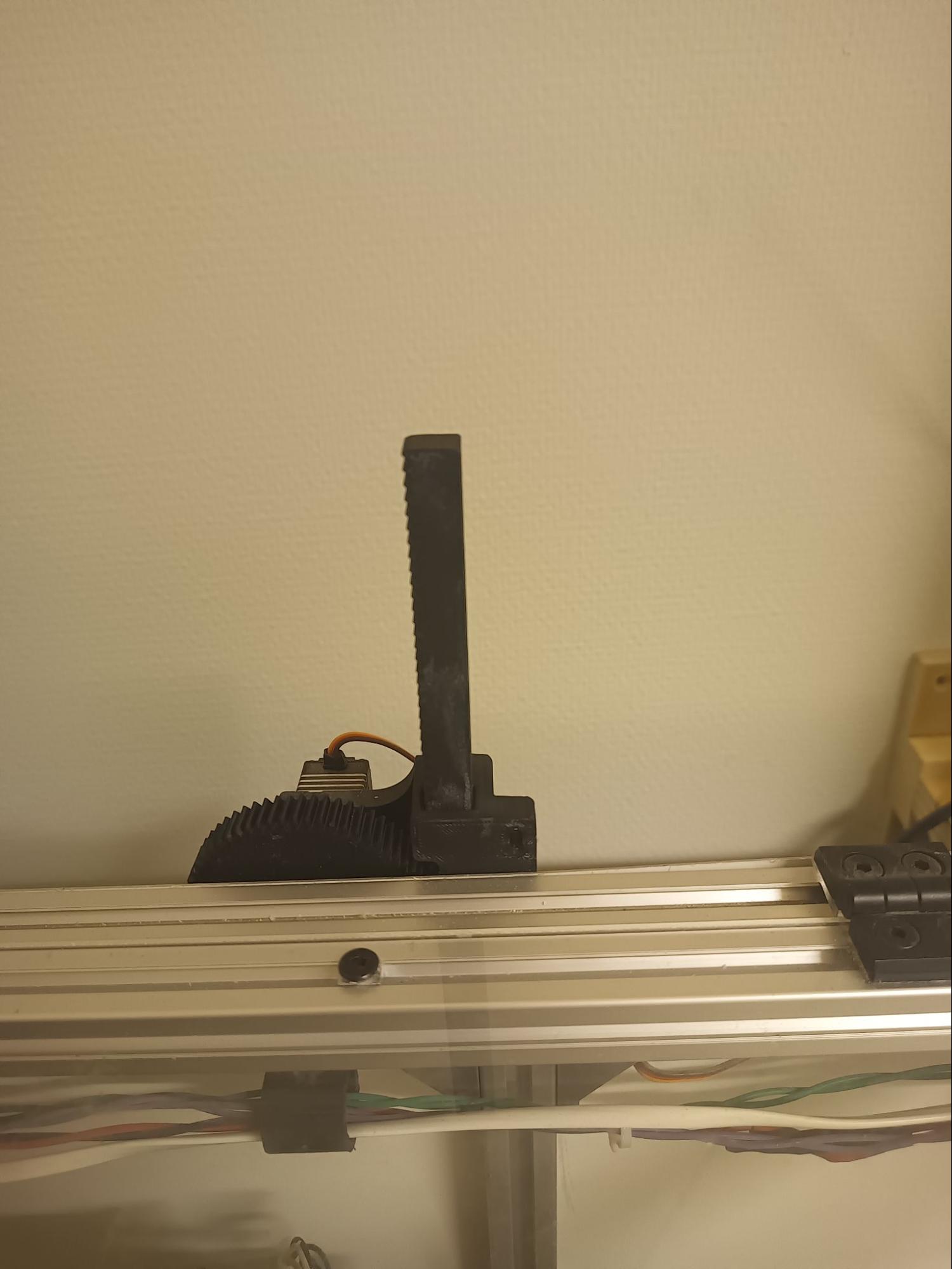

CO2 lasern är kopplad till samma ventilation som diodlasern. Knappen blast gate control styr om båda eller en av de två spjällen ska vara öppna. Oftast är det bäst med båda öppna. Placera helst material nära spjällen, då minimeras mängden rök som sätter sig på speglar.

Maskinen har dessutom två skjutbara paneler på botten av framsidan. Öppna

De lite så det kommer in ny luft.

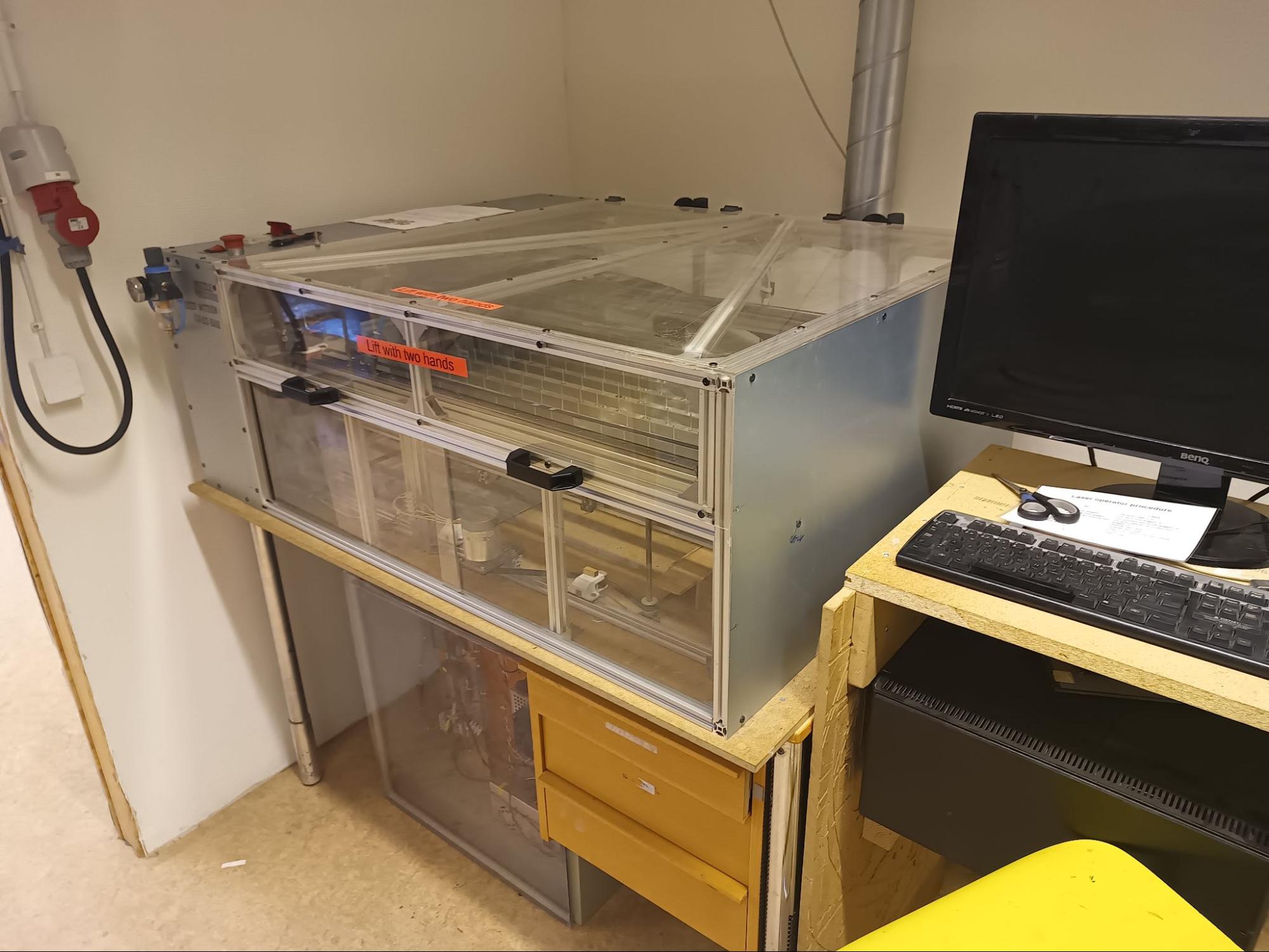

  1. Sätt på CO2 lasern

Sätt på CO2 lasern genom att trycka på on/off.  Om den inte startar vrid på nödstoppen brevid och testa igen. Starta datorn med en stor rund knapp på sidan. Den borde automatiskt köra “home” när du sätter på lightburn.

  1. Autofokus

CO2 lasern autofokus, höjer bädden tills materialet slår i en knapp på munstycket. Sedan sänks bäddens höjd så den hamnar i fokus. Tänk på att om bädden är för högt upp så kommer munstycket krascha in i materialet vid t,ex frame.

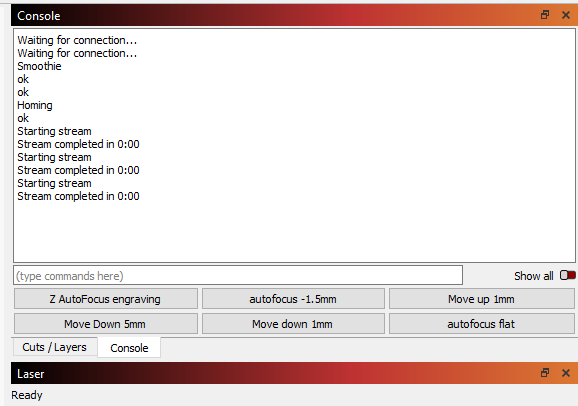

Bild X : Console menyn i lightburn

Såhär gör du:

1. Börja med att trycka på “move down 5mm” under console tills du är säker att munstycket kan passera över materialet.

2. Se till att munstycket är över materialet. Genom t,ex “GPS knappen”.

3. A) Tryck på autofokus engraving för rätt fokus för gravering

B) Tryck på autofokus -1.5  för att skära 3mm skivor.

C) För andra tjocklekar fokusera för engravering. Sänk sedan bädden med halva materialets tjocklek med “move down 1mm”

Det ska gå att kontinuerligt sänka bädden medan maskinen kör. Någon får gärna leta reda på hur det görs. :)

  1. Service

4.1 Rengöra speglar och rör

Speglar och rör behöver rengöras ungefär varje månad. Börja med att blåsa bort partiklar med dammblåsare. Spraya sedan på isopropanol eller optikrengöring och rengör med papper, q-tip eller microfiberduk. Var försiktig, speglarna ska inte bli förskjutna.

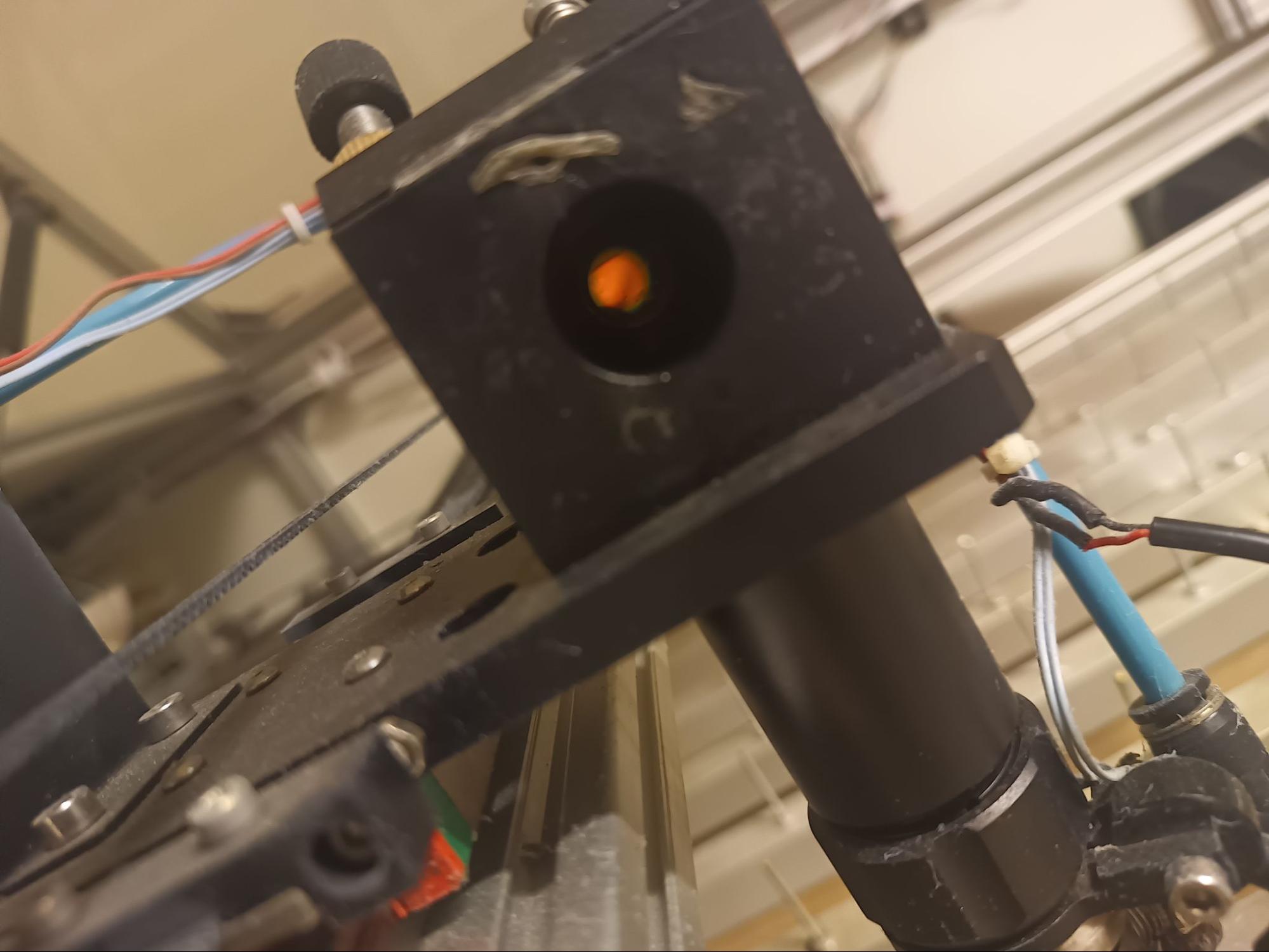

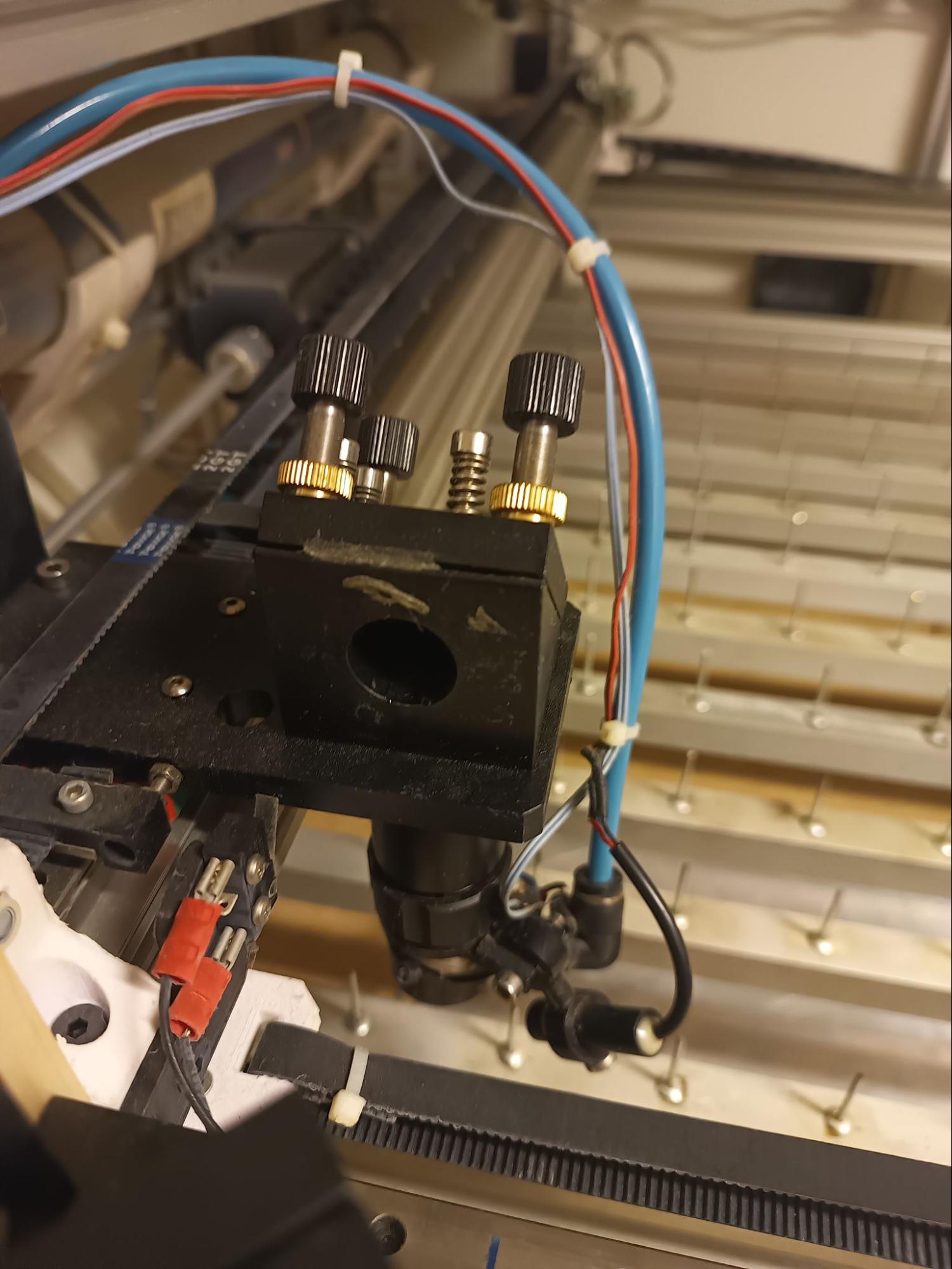

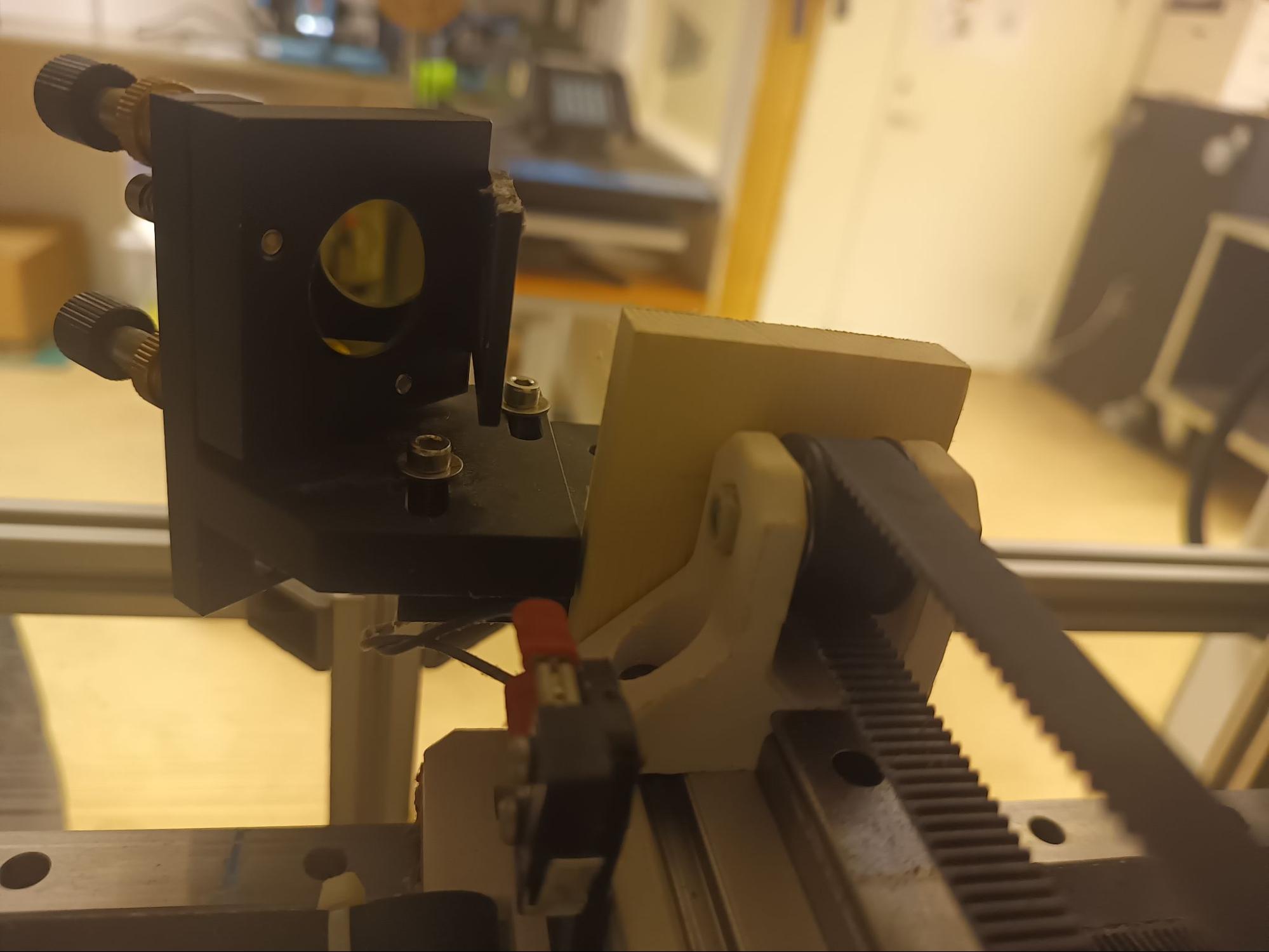

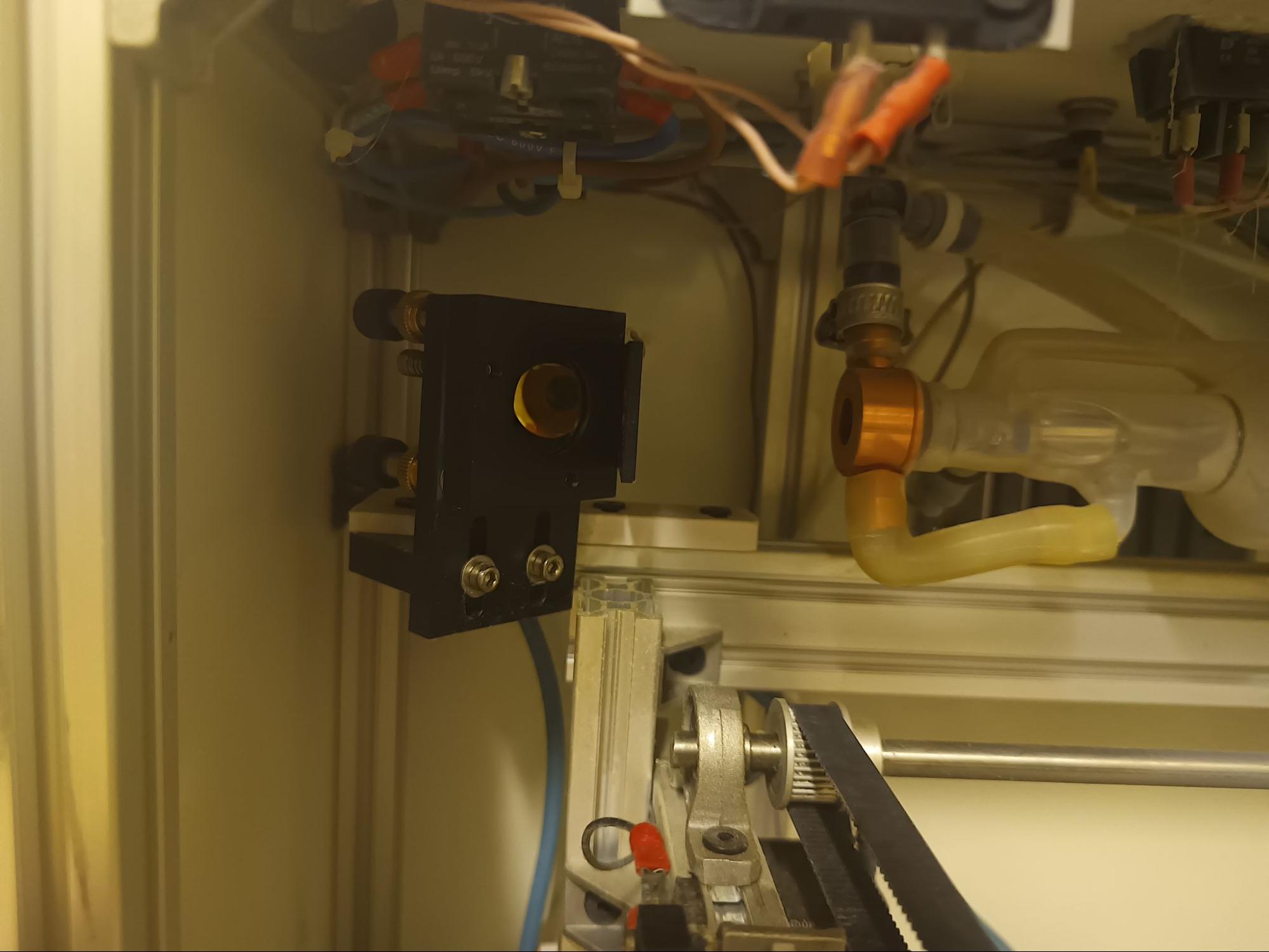

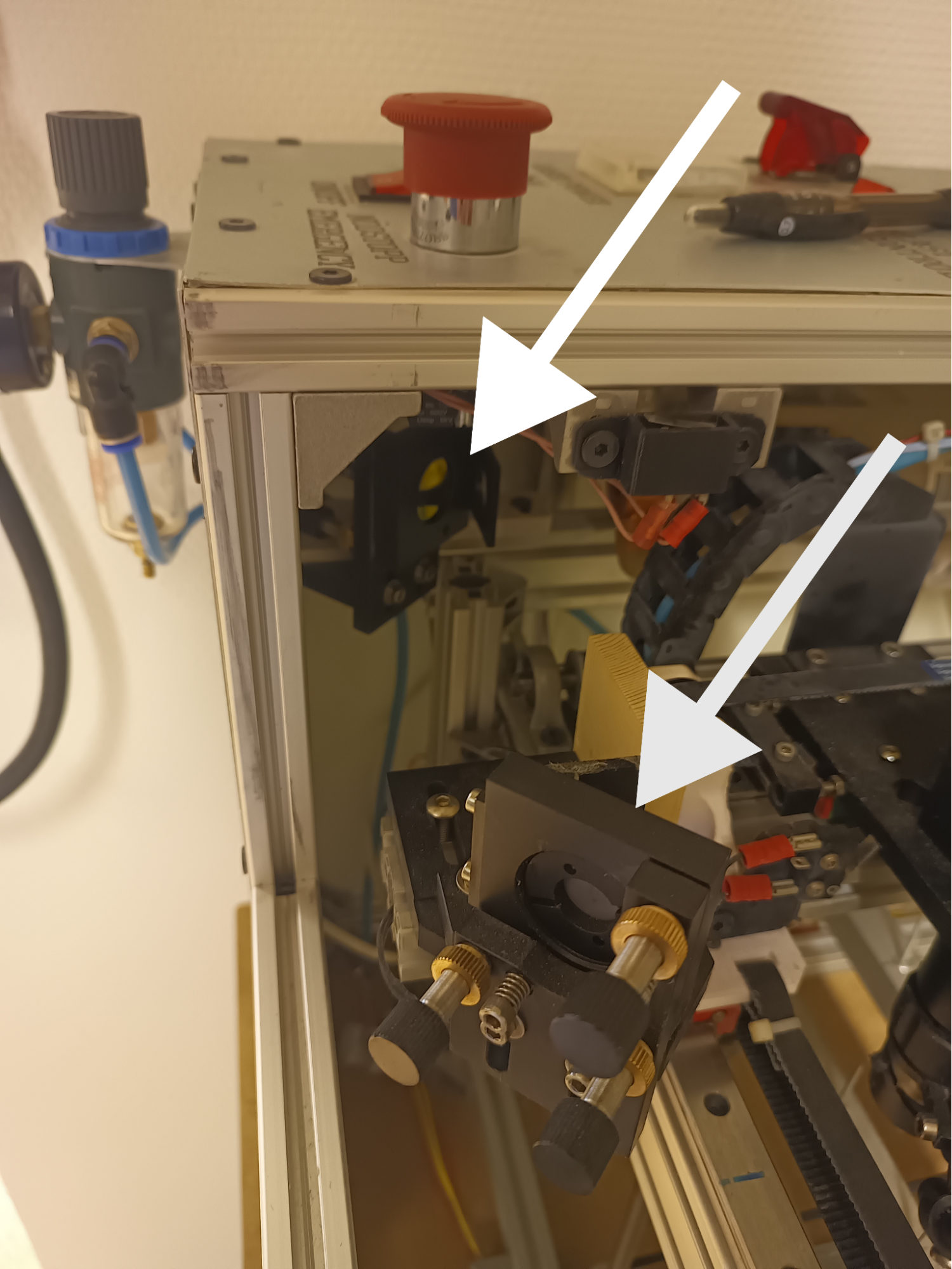

Här finns bilder på vart speglar och rör finns. Två av speglarna är motoriserade och en är fast

.

4.2 Rengöra lins

4.3 ljustera fokus

4.4 justera speglar-

  1. Resurser?
  2. Felsökning /Dokumentation
